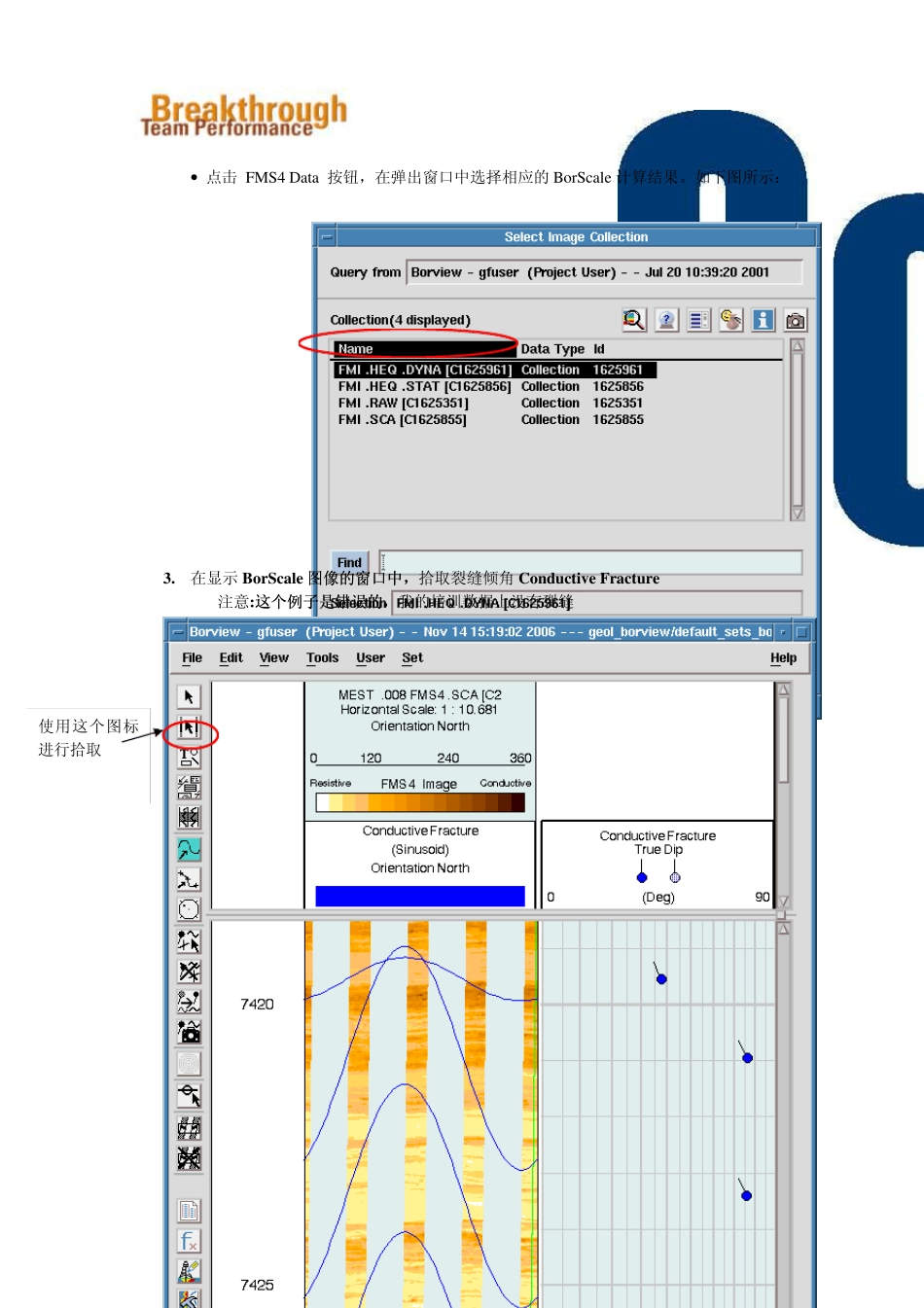

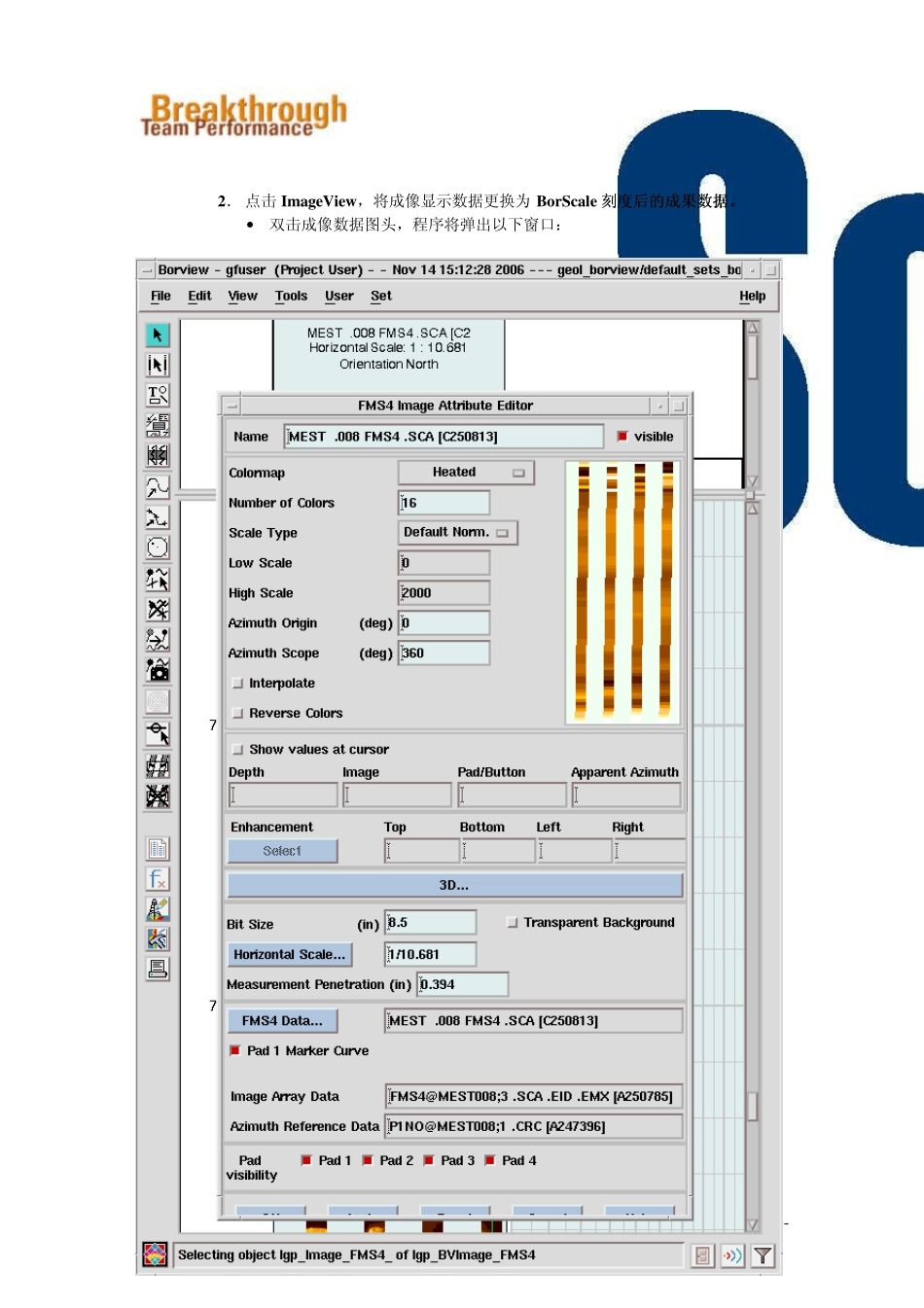

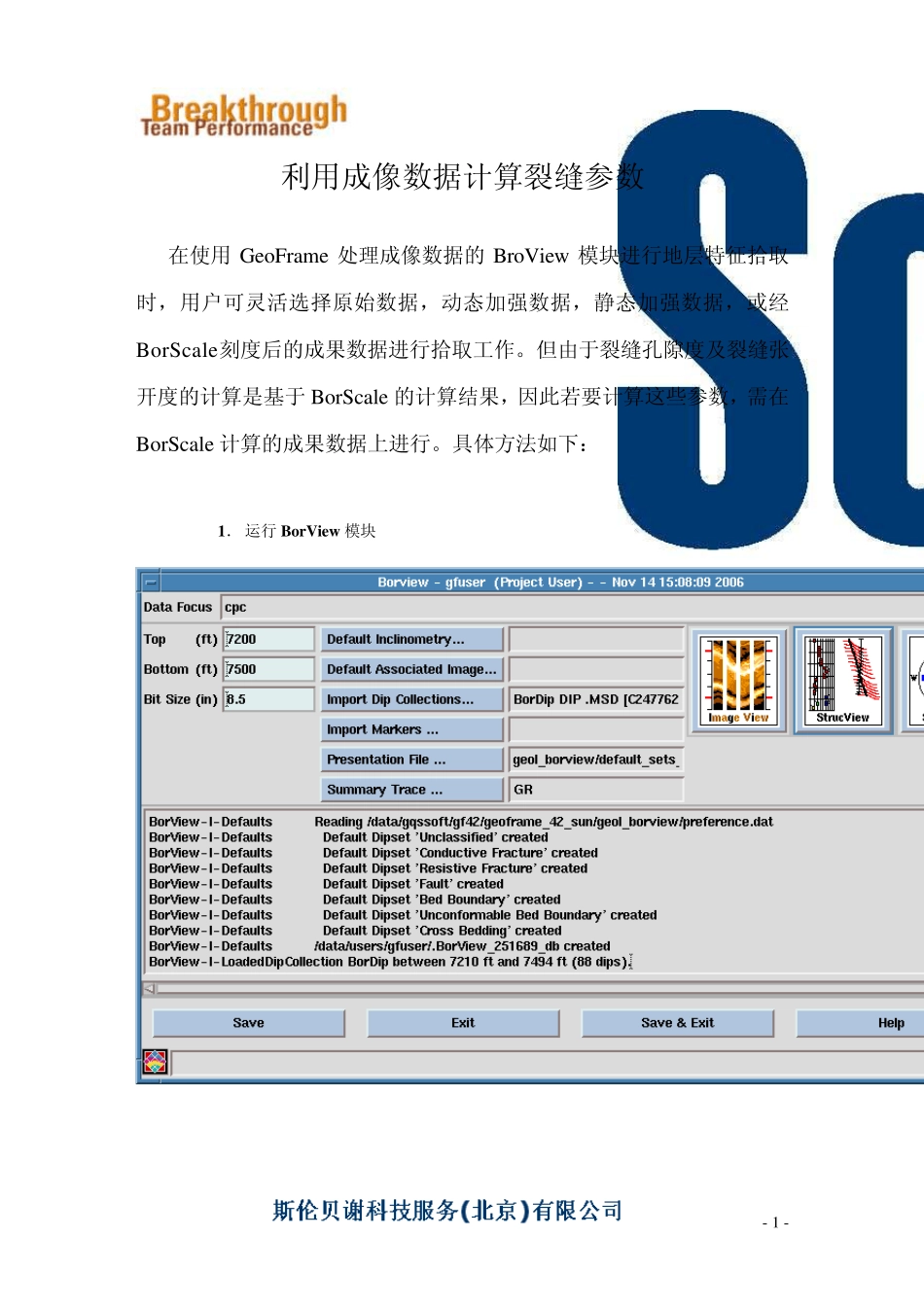

- 1 - 利用成像数据计算裂缝参数 在使用GeoFrame 处理成像数据的BroView 模块进行地层特征拾取时，用户可灵活选择原始数据，动态加强数据，静态加强数据，或经BorScale刻度后的成果数据进行拾取工作。但由于裂缝孔隙度及裂缝张开度的计算是基于 BorScale 的计算结果，因此若要计算这些参数，需在BorScale 计算的成果数据上进行。具体方法如下： 1． 运行BorView 模块 - 2 - 2． 点击ImageView ，将成像显示数据更换为BorScale 刻度后的成果数据刻度后的成果数据。。 • 双击成像数据图头，程序将弹出以下窗口： - 3 - • 点击 FMS4 Data 按钮，在弹出窗口中选择相应的BorScale 计算结果。如下图所示： 3. 在显示 BorScale 图像的窗口中图像的窗口中，，拾取裂缝倾角 Conductive Fracture 注意:这个例子是错误的这个例子是错误的，，我的培训数据上没有裂缝 使用这个图标进行拾取 - 4 - 4. 在 菜单条中菜单条中，，选择Set Recompute Dip Set 弹出以下窗口, 点亮Conductive Fracture，给出 Fracture Filling Resistivity 参数 （泥浆滤液电阻率Rmf ，），点亮点亮 Recompute Traces 按钮按钮。。然后点击 OK 或 Apply 按钮按钮。。 Rm f - 5 - 5 ． 计算计算裂缝参数裂缝参数 • 在菜单条中，选择 File Save Session … , 弹出以下窗口： - 6 - • 选择 Export Fracture Channels … , 弹出以下窗口，点亮Conductive Fracture, 输入相应参数数据，点击 OK 或 Apply 按钮, 即可计算出所需的裂缝参数曲线。 给出仪器的井眼覆盖率 - 7 - 6 . 保存裂缝参数 • 可以在BorView 的信息栏中察看保存的裂缝参数 - 8 - • 在DATA>Data Managers>General 中显示裂缝参数曲线 - 9 - 附件附件：：裂缝参数说明 FCAH (IN) ：Cumulative Mean Hydraulic Aperture (from FVAH) in the uphole direction 沿井轴方向的累积的平均水动力沿井轴方向的累积的平均水动力宽度宽度 FCAP(IN) ：Cumulative Mean Aperture （from FVA）in the uphole direction 沿井轴方向的累积的平均宽度 FCNB：Cumulative number of fractures in the uphole direction 沿井轴方向的累积的裂缝条数 FVPA(V/V)：Apparent Electrical Fracture Porosity_Ratio of the apparent area of fractures seen on the...
