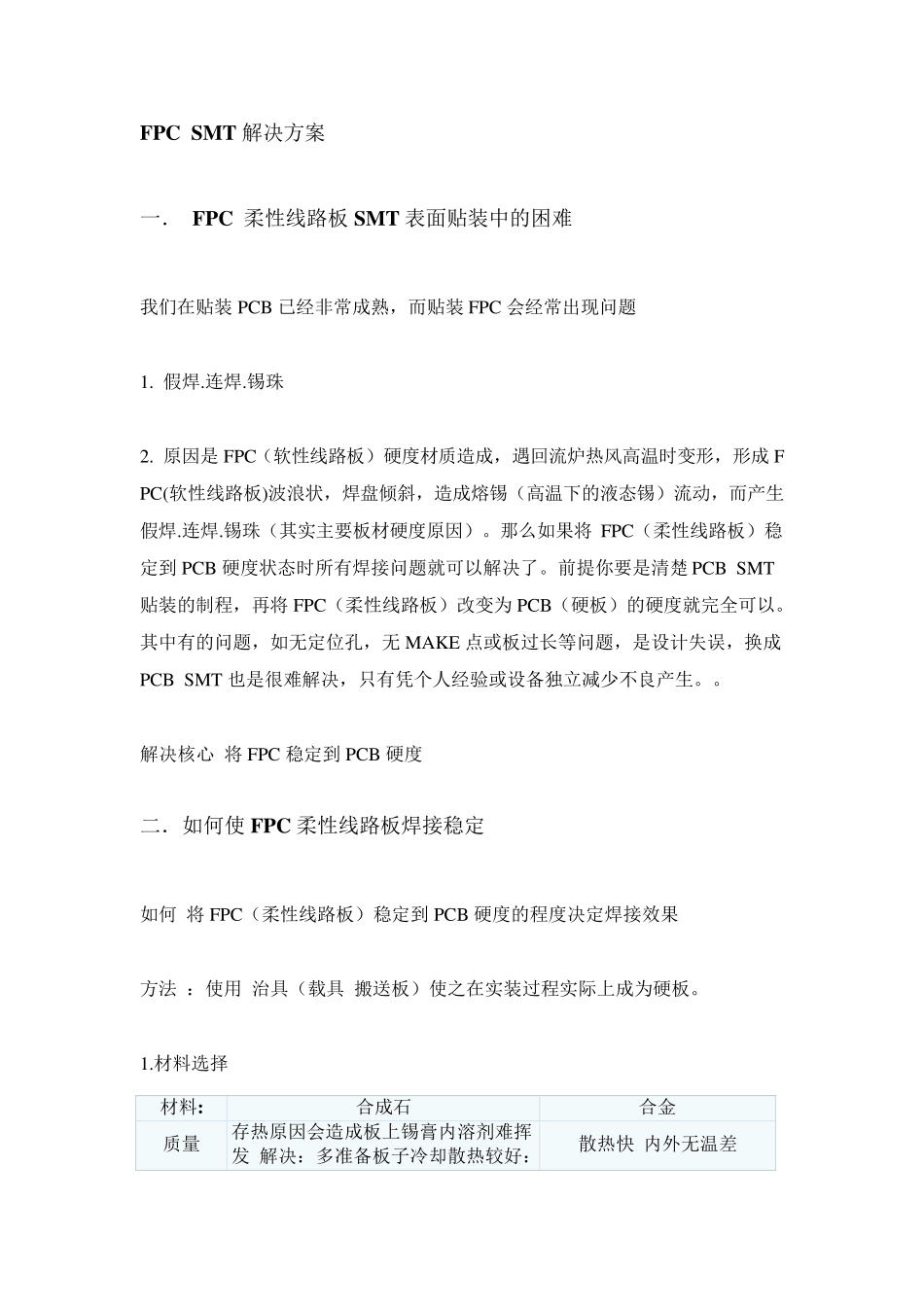

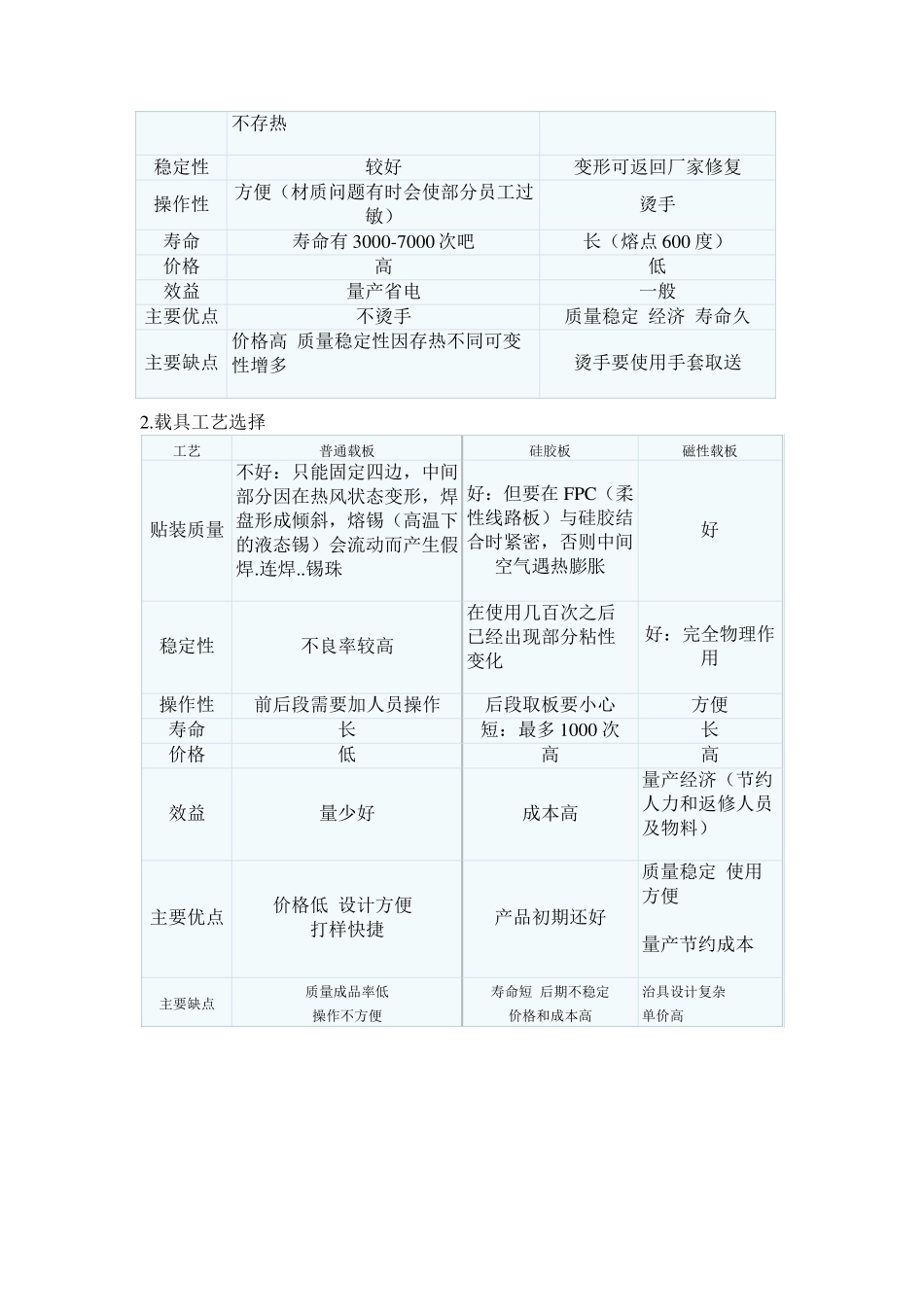

FPC SMT 解决方案 一． FPC 柔性线路板SMT 表面贴装中的困难 我们在贴装PCB 已经非常成熟，而贴装FPC 会经常出现问题 1. 假焊.连焊.锡珠 2. 原因是FPC（软性线路板）硬度材质造成，遇回流炉热风高温时变形，形成FPC(软性线路板)波浪状，焊盘倾斜，造成熔锡（高温下的液态锡）流动，而产生假焊.连焊.锡珠（其实主要板材硬度原因）。那么如果将 FPC（柔性线路板）稳定到 PCB 硬度状态时所有焊接问题就可以解决了。前提你要是清楚 PCB SMT贴装的制程，再将 FPC（柔性线路板）改变为 PCB（硬板）的硬度就完全可以。其中有的问题，如无定位孔，无 MAKE 点或板过长等问题，是设计失误，换成PCB SMT 也是很难解决，只有凭个人经验或设备独立减少不良产生。。 解决核心 将 FPC 稳定到 PCB 硬度 二．如何使FPC 柔性线路板焊接稳定 如何 将 FPC（柔性线路板）稳定到 PCB 硬度的程度决定焊接效果 方法 ：使用 治具（载具 搬送板）使之在实装过程实际上成为硬板。 1.材料选择 材料: 合成石 合金 质量 存热原因会造成板上锡膏内 溶 剂 难挥发 解决：多 准 备板子 冷 却 散 热较 好 ：散 热快 内 外 无温差 不存热 稳定性 较好 变形可返回厂家修复 操作性 方便（材质问题有时会使部分员工过敏） 烫手 寿命 寿命有3000-7000 次吧 长（熔点600 度） 价格 高 低 效益 量产省电 一般 主要优点 不烫手 质量稳定 经济 寿命久 主要缺点 价格高 质量稳定性因存热不同可变性增多 烫手要使用手套取送 2.载具工艺选择 工艺 普通载板 硅胶板 磁性载板 贴装质量 不好：只能固定四边，中间部分因在热风状态变形，焊盘形成倾斜，熔锡（高温下的液态锡）会流动而产生假焊.连焊..锡珠 好：但要在 FPC（柔性线路板）与硅胶结合时紧密，否则中间空气遇热膨胀 好 稳定性 不良率较高 在使用几百次之后已经出现部分粘性变化 好：完全物理作用 操作性 前后段需要加人员操作 后段取板要小心 方便 寿命 长 短：最多 1000 次 长 价格 低 高 高 效益 量少好 成本高 量产经济（节约人力和返修人员及物料） 主要优点 价格低 设计方便 打样快捷 产品初期还好 质量稳定 使用方便 量产节约成本 主要缺点 质量成品率低 操作不方便 寿命短 后期不稳定 价格和成本高 治具设计复杂 单价高 一、磁性回流焊托盘介绍 材质 1. 选择进口合金材料：平整度...
