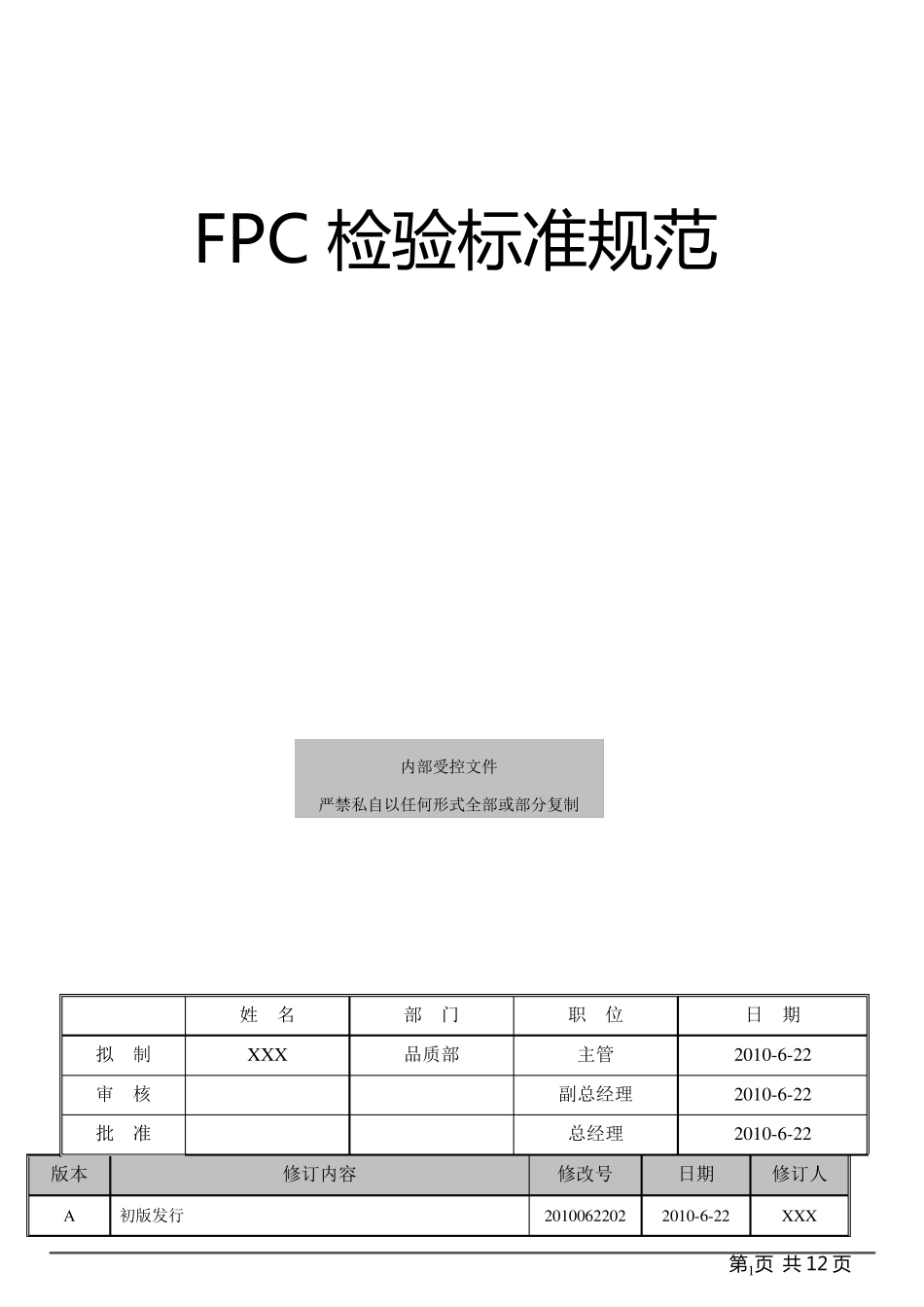

第 1页 共 12 页 FPC 检验标准规范 姓 名 部 门 职 位 日 期 拟 制 X X X 品质部 主管 2010-6-22 审 核 副总经理 2010-6-22 批 准 总经理 2010-6-22 版本 修订内容 修改号 日期 修订人 A 初版发行 2010062202 2010-6-22 X X X 内部受控文件 严禁私自以任何形式全部或部分复制 第 2 页 共 12 页 1、目的 提供对软性线路板的质量要求和性能要求，作为进料、制程检验、出货评定和依据。 2、范围 本规范所指的软性线路板可以是单面板、双面板、多层板或软硬结合板。 第 3页 共 12 页 3．参考文献：JIS-C5017、JPCA-6202、IPC-6013、IPC-TM-650； 4、性能分级，线路板类型及安装使用。 4.1 性能分级 一般情况下，印制板按使用性能要求的高低分为三级（第1 级、第2 级和第3 级）。如客户文件未明确注明的情况下，我司均按第2 级执行。 4.2 线路板类型 按软性线路板性能要求的不同，本规范将线路板分为五种类型： 第1 型：软性单面印制板，包含一个导电层，可以有或无增强层； 第2 型：软性双面印制板，包含两层具有镀覆通孔的导电层，可以有或无增强层； 第3 型：软性多层印制板，包含三层或更多层具有镀覆通孔的导电层，可以有或无增强层； 第4 型：刚性材料组合的多层印制板，包含三层或更多层具有的镀覆通孔的导电层； 第5 型：软性或软硬结合印制板，包含两层或多层无镀覆通孔导电层。 4.3 安装使用的类别 A 类：在安装过程中能经受挠曲； B 类：能连续经受采购文件中规定的各圈挠曲； C 类：用于高温环境（超过105℃）；经过UL 认可。 在客户采购文件未注明的情况下，本规范使用的类别为A 类。 5、质量要求 按照本规范生产和软性印制板应满足或超过客户采购文件规定的性能级别的全部要求，这些要求适用于软性印制板的所有附连板或样件，并适用于软性印制板成品的交货验收。 5.1 定义和术语 表护层：在具有定位豁口或圆孔的印制板表面导电图形上，所涂覆的外部绝缘材料层（包括覆膜层和覆被 层）。 5.2 质量标 准 内 容 5.2.1 目 检 印制板的外观 特 征 细 节 的检 验应在放 大 1.75 倍 的光 学 仪 器 下进 行，如果 看 不清 所怀 疑 的缺陷 ，则 应逐 步 提 高放 大 镜 数 （直 至 40 倍 ）直 到 确定此 缺 陷 细 节 为止 。 5 .2 .2 外观 5 .2 .2 .1 印制板边 缘 挠性印制板的...
