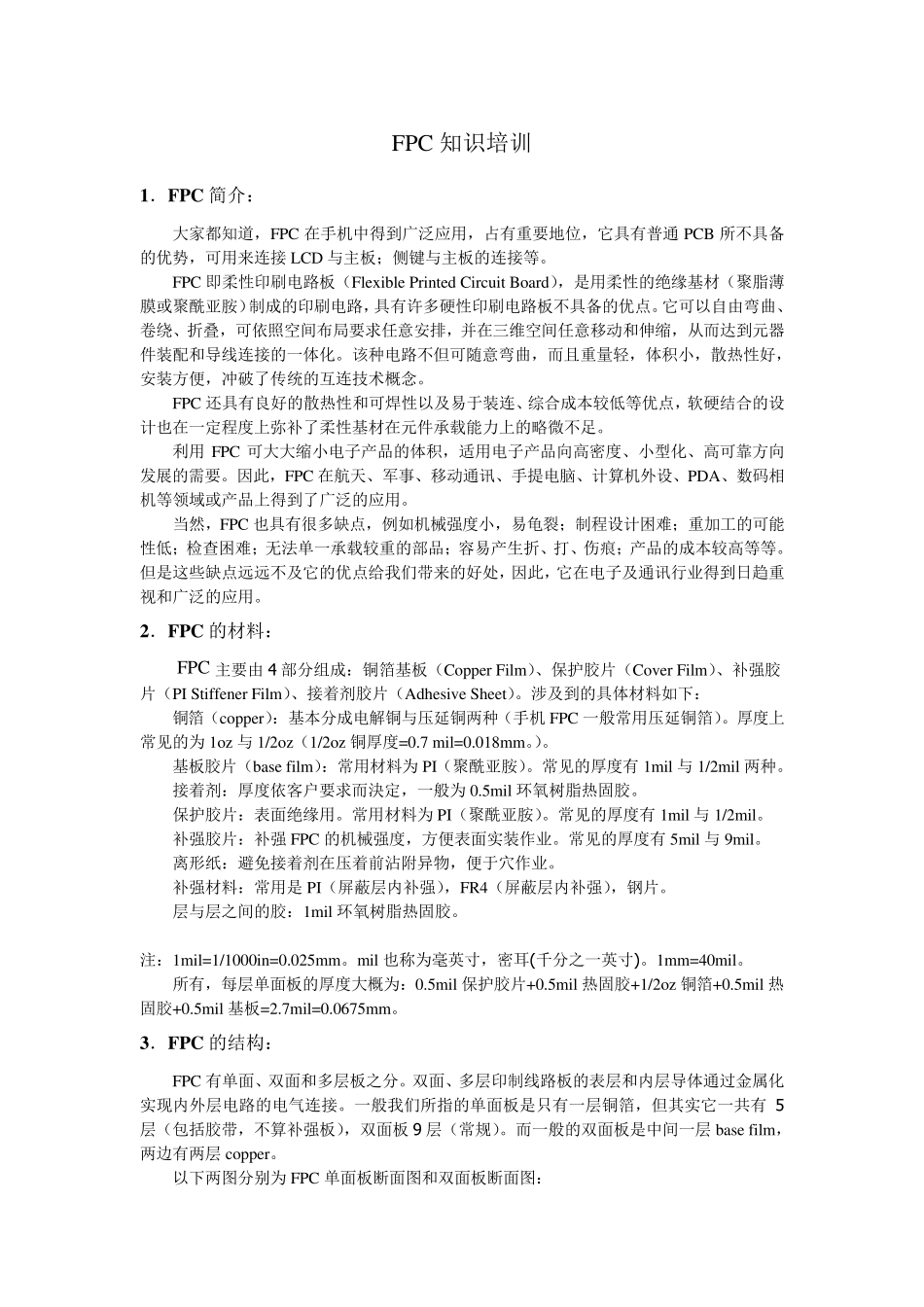

FPC 知识培训 1.FPC 简介: 大家都知道,FPC 在手机中得到广泛应用,占有重要地位,它具有普通PCB 所不具备的优势,可用来连接LCD 与主板;侧键与主板的连接等。 FPC 即柔性印刷电路板(Flexible Printed Circuit Board),是用柔性的绝缘基材(聚脂薄膜或聚酰亚胺)制成的印刷电路,具有许多硬性印刷电路板不具备的优点。它可以自由弯曲、卷绕、折叠,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化。该种电路不但可随意弯曲,而且重量轻,体积小,散热性好,安装方便,冲破了传统的互连技术概念。 FPC 还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点,软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。 利用FPC 可大大缩小电子产品的体积,适用电子产品向高密度、小型化、高可靠方向发展的需要。因此,FPC 在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域或产品上得到了广泛的应用。 当然,FPC 也具有很多缺点,例如机械强度小,易龟裂;制程设计困难;重加工的可能性低;检查困难;无法单一承载较重的部品;容易产生折、打、伤痕;产品的成本较高等等。但是这些缺点远远不及它的优点给我们带来的好处,因此,它在电子及通讯行业得到日趋重视和广泛的应用。 2.FPC 的材料: FPC 主要由4 部分组成:铜箔基板(Copper Film)、保护胶片(Cover Film)、补强胶片(PI Stiffener Film)、接着剂胶片(Adhesive Sheet)。涉及到的具体材料如下: 铜箔(copper):基本分成电解铜与压延铜两种(手机FPC 一般常用压延铜箔)。厚度上常见的为 1oz 与1/2oz(1/2oz 铜厚度=0.7 mil=0.018mm。)。 基板胶片(base film):常用材料为 PI(聚酰亚胺)。常见的厚度有1mil 与1/2mil 两种。 接着剂:厚度依客户要求而決定,一般为 0.5mil 环氧树脂热固胶。 保护胶片:表面绝缘用。常用材料为 PI(聚酰亚胺)。常见的厚度有1mil 与1/2mil。 补强胶片:补强 FPC 的机械强度,方便表面实装作业。常见的厚度有5mil 与9mil。 离形纸:避免接着剂在压着前沾附异物,便于穴作业。 补强材料:常用是PI(屏蔽层内补强),FR4(屏蔽层内补强),钢片。 层与层之间的胶:1mil 环氧树脂热固胶。 注:1mil=1/1000in=0.025mm。mil 也称为毫英寸,密耳(千分之一英寸)。1mm=40mil。 所有,每层单面板的...
