FPGA开发板使用说明书

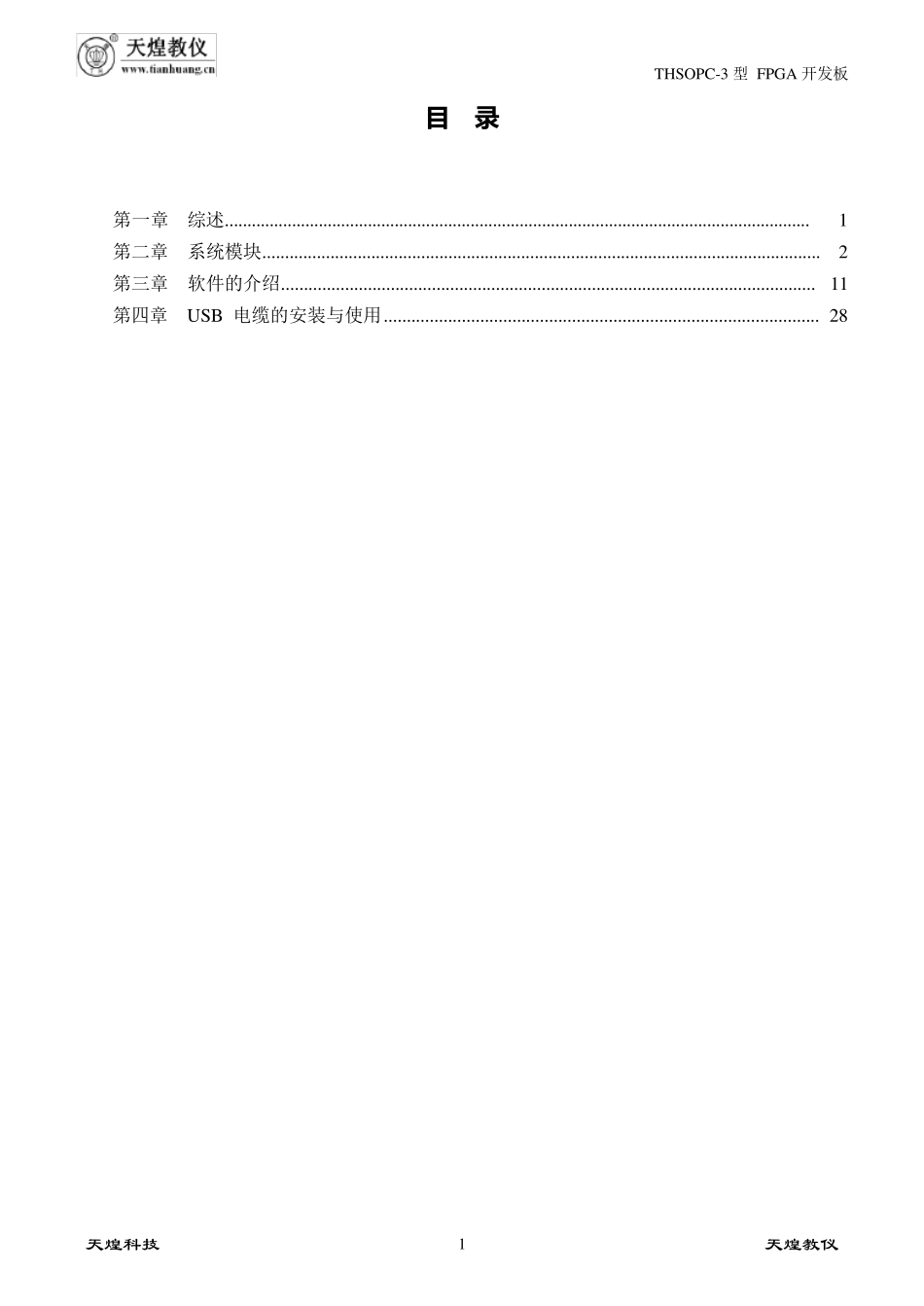

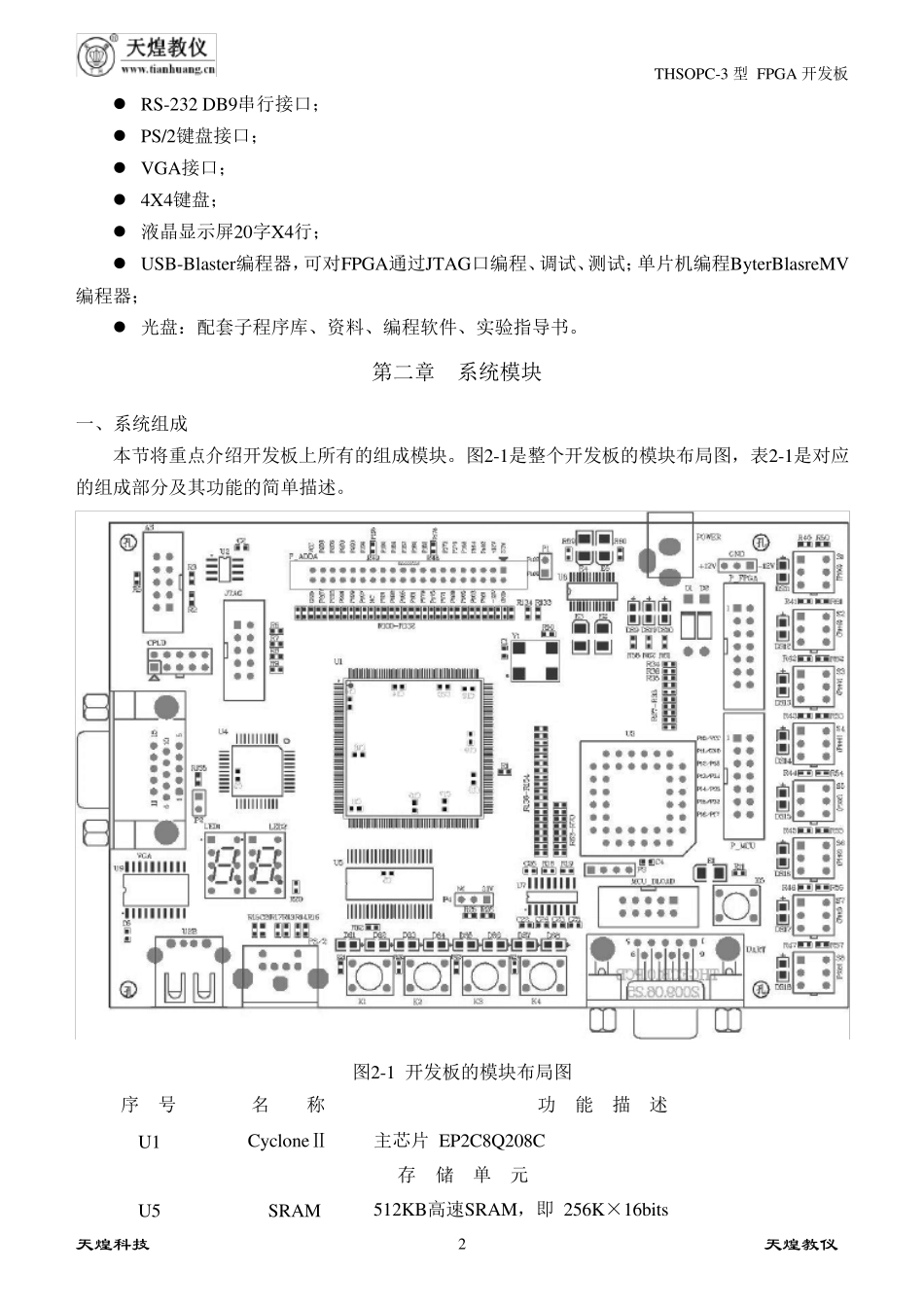

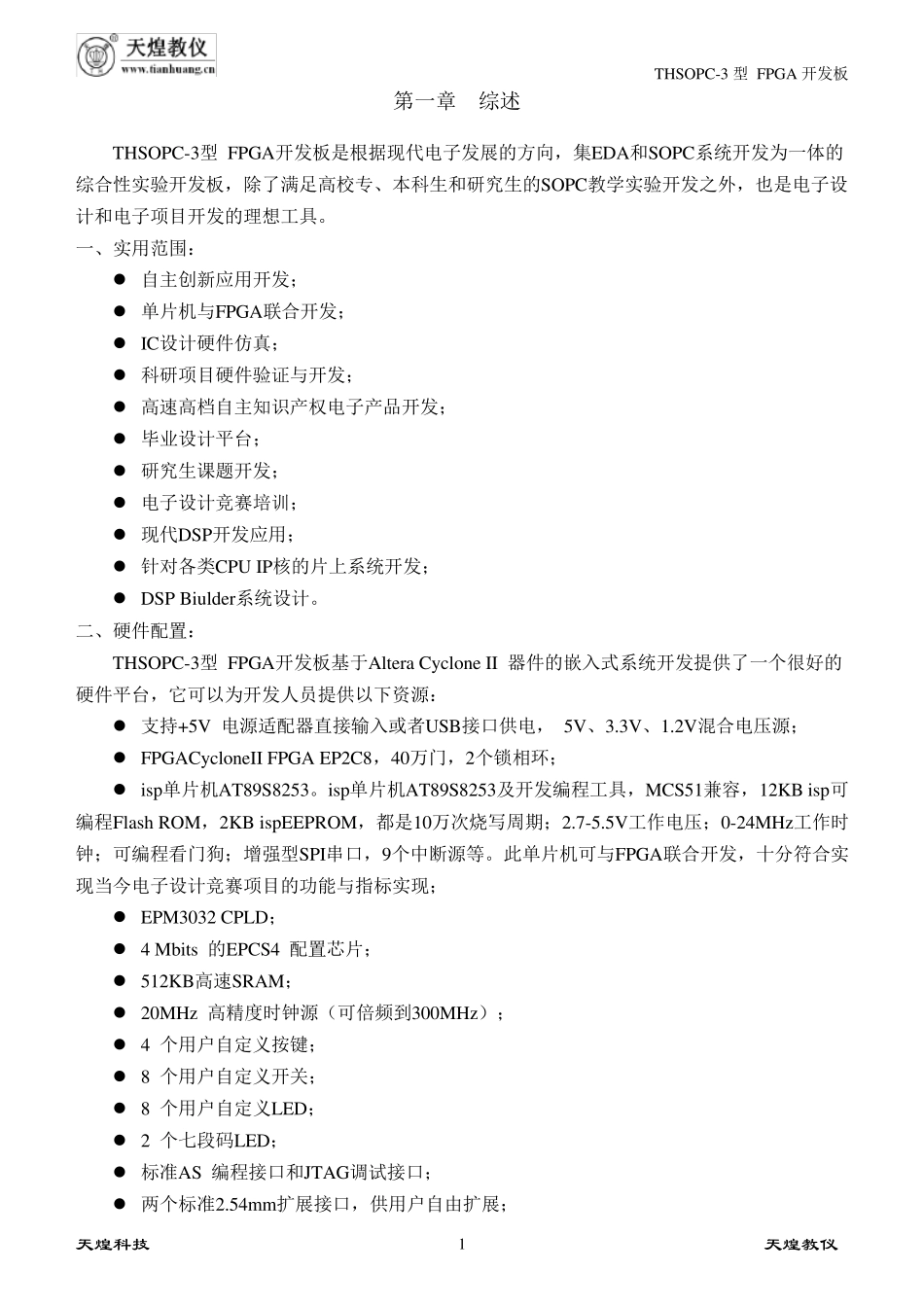

THSOPC-3 型 FPGA 开发板 天煌科技 天煌教仪 1 目 录 第一章 综述 ................................................................................................................................... 1 第二章 系统模块 ........................................................................................................................... 2 第三章 软件的介绍 ..................................................................................................................... 11 第四章 USB 电缆的安装与使用 ............................................................................................... 28 THSOPC-3 型 FPGA 开发板 天煌科技 天煌教仪 1 第一章 综述 THSOPC-3型 FPGA开发板是根据现代电子发展的方向，集EDA和SOPC系统开发为一体的综合性实验开发板，除了满足高校专、本科生和研究生的SOPC教学实验开发之外，也是电子设计和电子项目开发的理想工具。 一、实用范围：  自主创新应用开发；  单片机与FPGA联合开发；  IC设计硬件仿真；  科研项目硬件验证与开发；  高速高档自主知识产权电子产品开发；  毕业设计平台；  研究生课题开发；  电子设计竞赛培训；  现代DSP开发应用；  针对各类CPU IP核的片上系统开发；  DSP Biulder系统设计。 二、硬件配置： THSOPC-3型 FPGA开发板基于Altera Cyclone II 器件的嵌入式系统开发提供了一个很好的硬件平台，它可以为开发人员提供以下资源：  支持+5V 电源适配器直接输入或者USB接口供电， 5V、3.3V、1.2V混合电压源；  FPGACycloneII FPGA EP2C8，40万门，2个锁相环；  isp单片机AT89S8253。isp单片机AT89S8253及开发编程工具，MCS51兼容，12KB isp可编程Flash ROM，2KB ispEEPROM，都是10万次烧写周期；2.7-5.5V工作电压；0-24MHz工作时钟；可编程看门狗；增强型SPI串口，9个中断源等 。此 单片机可与FPGA联合开发，十 分 符 合实现当 今 电子设计竞赛项目的功 能 与指 标 实现；  EPM3032 CPLD；  4 Mbits 的EPCS4 配置芯 片；  512KB高速SRAM；  20MHz 高精 度 时钟源（ 可倍 频 到 300MHz） ；  4 个用户 自定 义 按 键 ；  8 个用户 自定 义 开关 ；  8 ...
