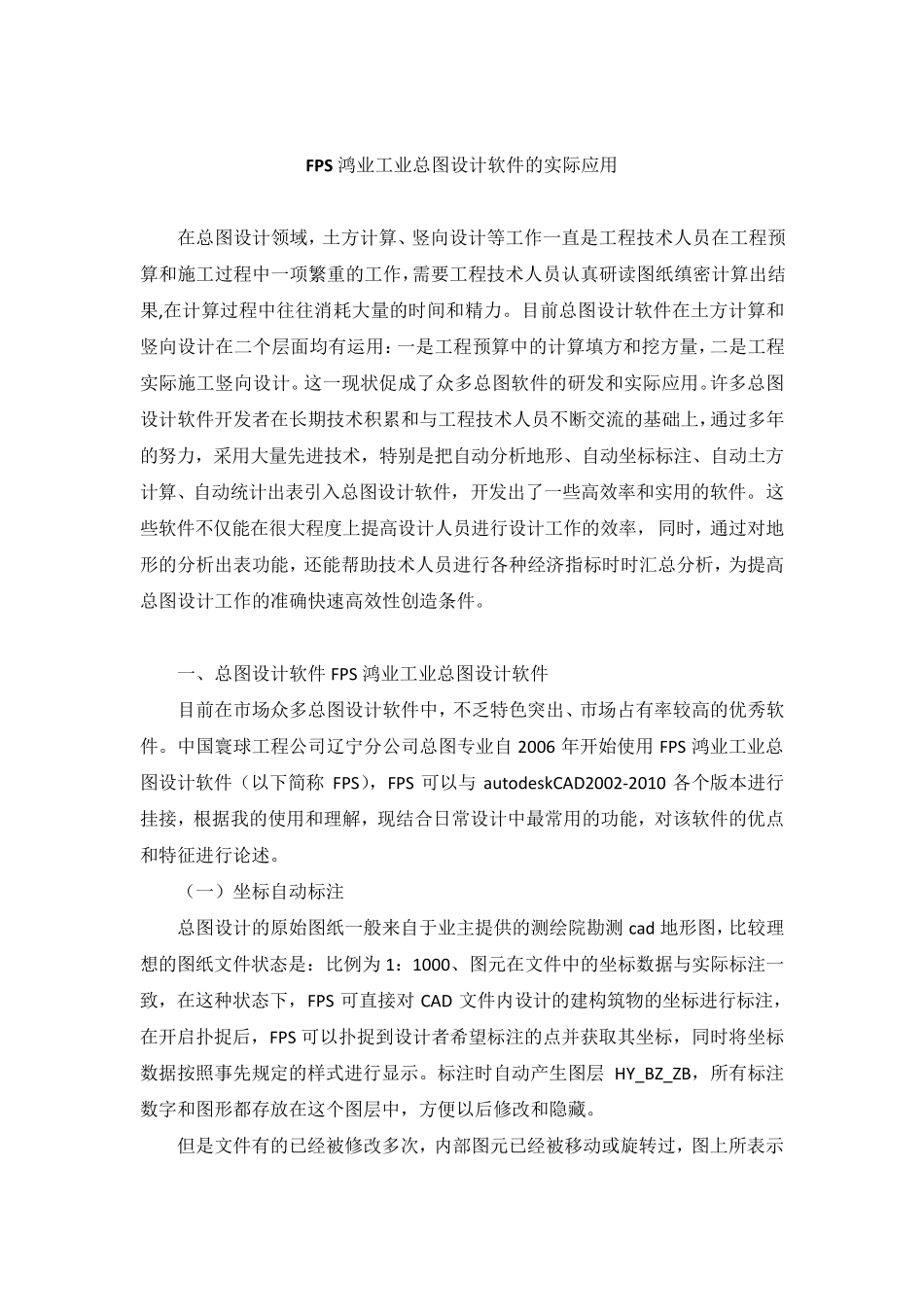

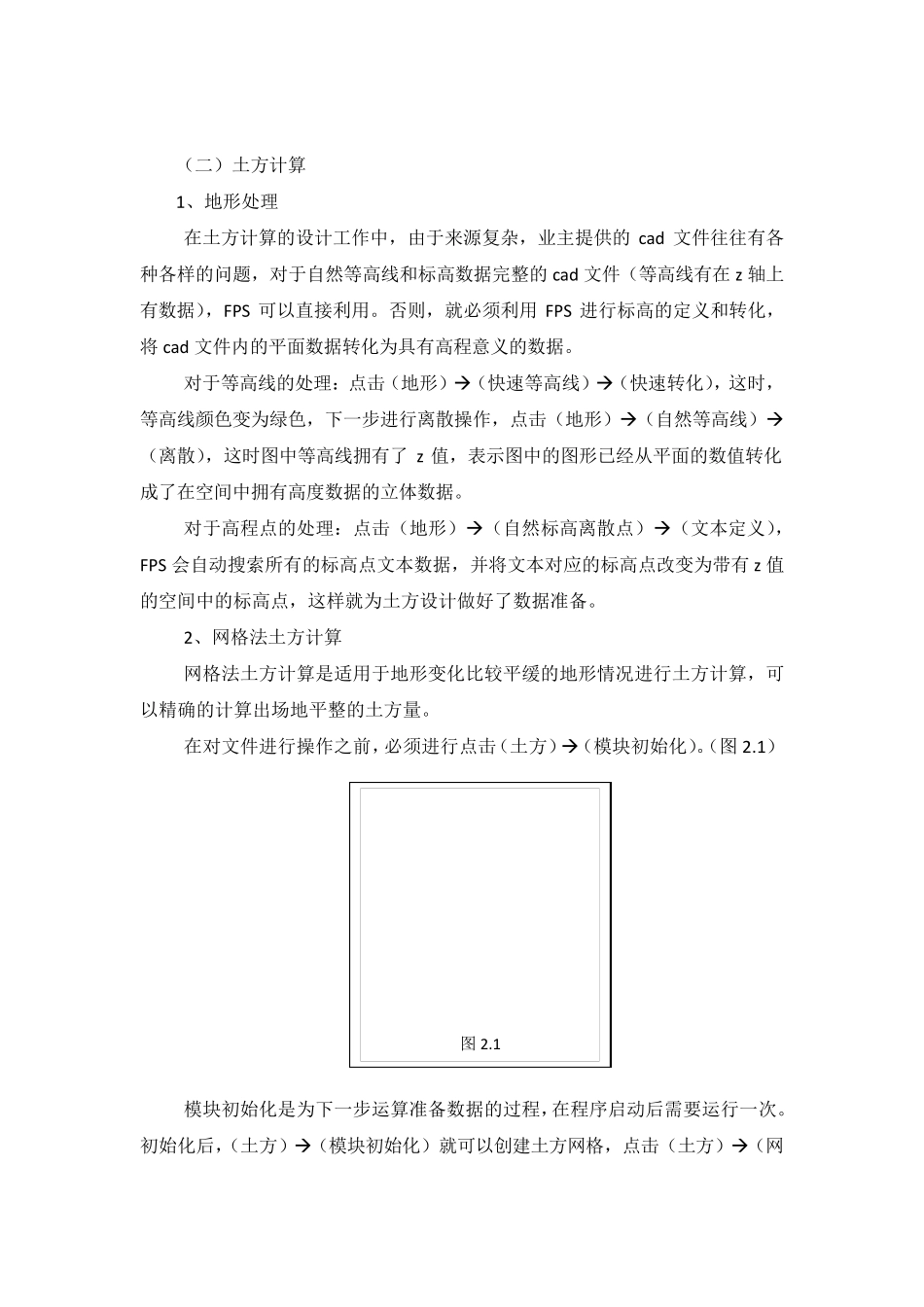

FPS 鸿业工业总图设计软件的实际应用 在总图设计领域,土方计算、竖向设计等工作一直是工程技术人员在工程预算和施工过程中一项繁重的工作,需要工程技术人员认真研读图纸缜密计算出结果,在计算过程中往往消耗大量的时间和精力。目前总图设计软件在土方计算和竖向设计在二个层面均有运用:一是工程预算中的计算填方和挖方量,二是工程实际施工竖向设计。这一现状促成了众多总图软件的研发和实际应用。许多总图设计软件开发者在长期技术积累和与工程技术人员不断交流的基础上,通过多年的努力,采用大量先进技术,特别是把自动分析地形、自动坐标标注、自动土方计算、自动统计出表引入总图设计软件,开发出了一些高效率和实用的软件。这些软件不仅能在很大程度上提高设计人员进行设计工作的效率,同时,通过对地形的分析出表功能,还能帮助技术人员进行各种经济指标时时汇总分析,为提高总图设计工作的准确快速高效性创造条件。 一、总图设计软件FPS 鸿业工业总图设计软件 目前在市场众多总图设计软件中,不乏特色突出、市场占有率较高的优秀软件。中国寰球工程公司辽宁分公司总图专业自 2006 年开始使用FPS 鸿业工业总图设计软件(以下简称 FPS),FPS 可以与 au todeskCAD2002-2010 各个版本进行挂接,根据我的使用和理解,现结合日常设计中最常用的功能,对该软件的优点和特征进行论述。 (一)坐标自动标注 总图设计的原始图纸一般来自于业主提供的测绘院勘测 cad 地形图,比较理想的图纸文件状态是:比例为 1:1000、图元在文件中的坐标数据与实际标注一致,在这种状态下,FPS 可直接对 CAD 文件内设计的建构筑物的坐标进行标注,在开启扑捉后,FPS 可以扑捉到设计者希望标注的点并获取其坐标,同时将坐标数据按照事先规定的样式进行显示。标注时自动产生图层 HY_BZ_ZB,所有标注数字和图形都存放在这个图层中,方便以后修改和隐藏。 但是文件有的已经被修改多次,内部图元已经被移动或旋转过,图上所表示的坐标数据已经与文件自身坐标数据不符。 在这种情况下,就必须利用两点定义坐标的方式对图元进行坐标定义,再进行标注。 两点定义坐标需要点击(设置)(两点定义坐标)。(图 1.1) 弹出(两点坐标)对话框。(图 1.2) 一般情况下,在设计中我们点取寰球标准图框内坐标网格居于左下角和右上角的网格交叉点作为施工坐标的第一点和第二点,点选后这两点的施工坐标将被读取并显示在横纵施工坐标栏中,在下...
