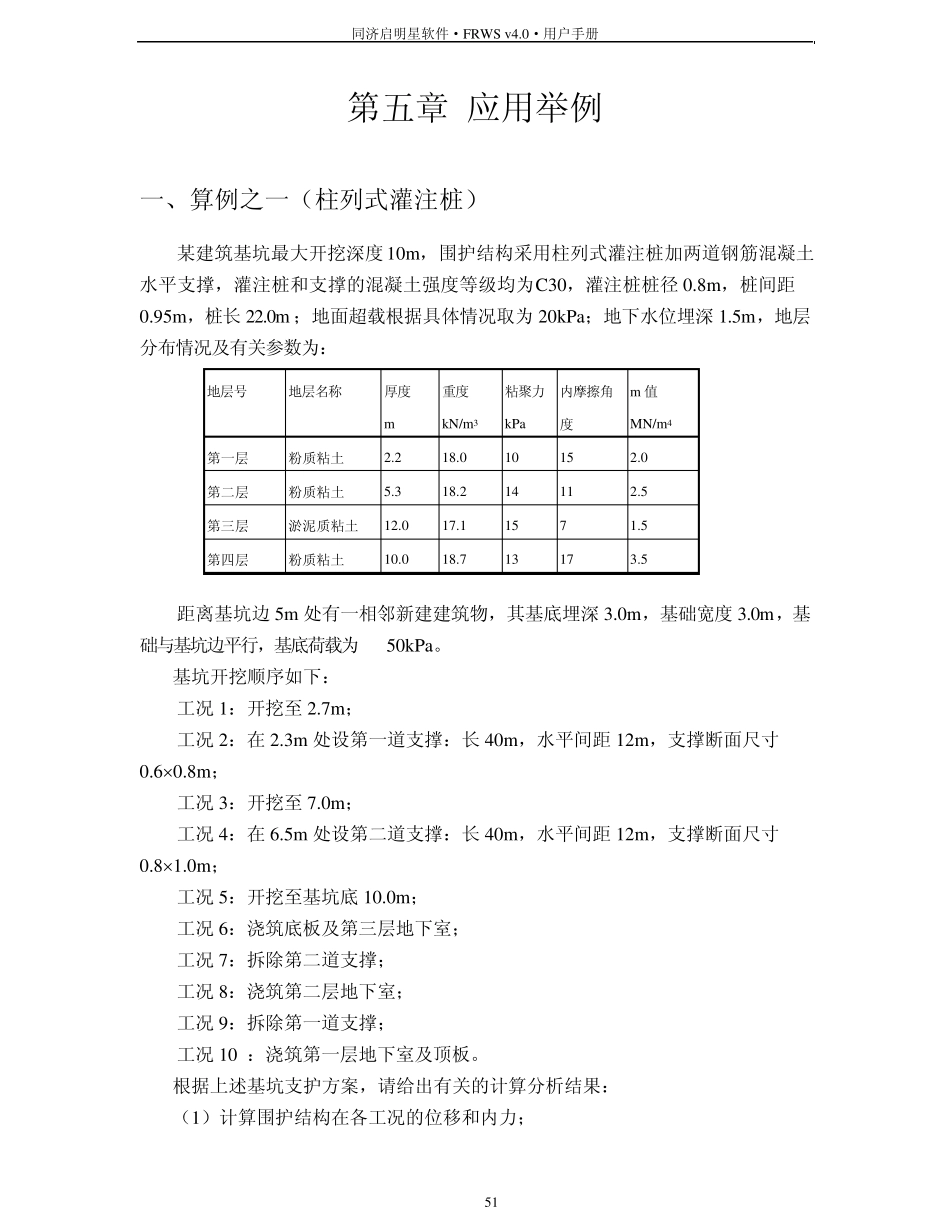

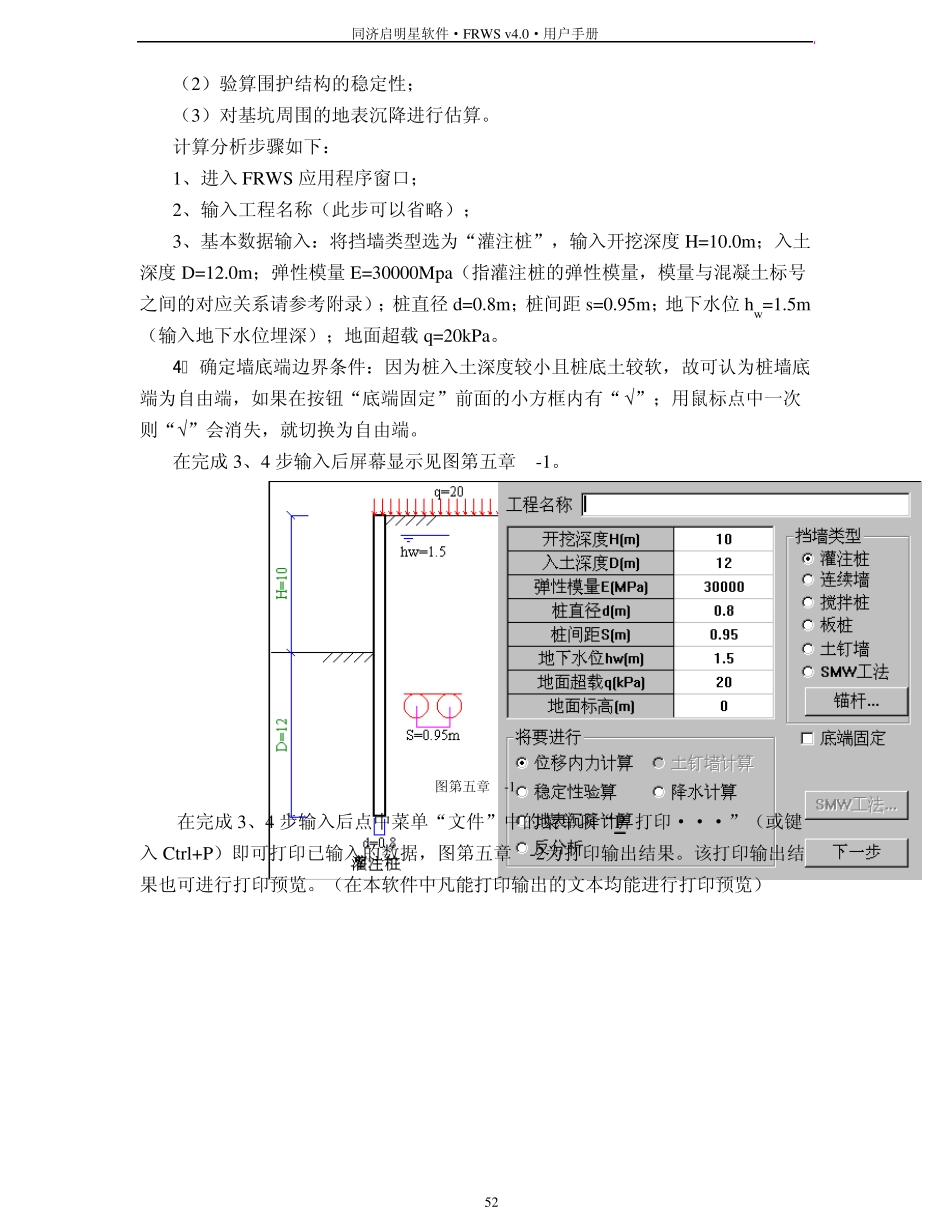

同济启明星软件·FRWS v4.0·用户手册 51 第五章 应用举例 一、算例之一（柱列式灌注桩） 某建筑基坑最大开挖深度 10m，围护结构采用柱列式灌注桩加两道钢筋混凝土水平支撑，灌注桩和支撑的混凝土强度等级均为C30，灌注桩桩径 0.8m，桩间距0.95m，桩长 22.0m ；地面超载根据具体情况取为 20kPa；地下水位埋深 1.5m，地层分布情况及有关参数为： 地层号 地层名称 厚度 重度 粘聚力 内摩擦角 m 值 m kN/m3 kPa 度 MN/m4 第一层 粉质粘土 2.2 18.0 10 15 2.0 第二层 粉质粘土 5.3 18.2 14 11 2.5 第三层 淤泥质粘土 12.0 17.1 15 7 1.5 第四层 粉质粘土 10.0 18.7 13 17 3.5 距离基坑边 5m 处有一相邻新建建筑物，其基底埋深 3.0m，基础宽度 3.0m，基础与基坑边平行，基底荷载为50kPa。 基坑开挖顺序如下： 工况 1：开挖至 2.7m； 工况 2：在 2.3m 处设第一道支撑：长 40m，水平间距 12m，支撑断面尺寸0.60.8m； 工况 3：开挖至 7.0m； 工况 4：在 6.5m 处设第二道支撑：长 40m，水平间距 12m，支撑断面尺寸0.81.0m； 工况 5：开挖至基坑底 10.0m； 工况 6：浇筑底板及第三层地下室； 工况 7：拆除第二道支撑； 工况 8：浇筑第二层地下室； 工况 9：拆除第一道支撑； 工况 10 ：浇筑第一层地下室及顶板。 根据上述基坑支护方案，请给出有关的计算分析结果： （1）计算围护结构在各工况的位移和内力； 同济启明星软件·FRWS v4.0·用户手册 52 （2）验算围护结构的稳定性； （3）对基坑周围的地表沉降进行估算。 计算分析步骤如下： 1、进入 FRWS 应用程序窗口； 2、输入工程名称（此步可以省略）； 3、基本数据输入：将挡墙类型选为“灌注桩”，输入开挖深度 H=10.0m；入土深度 D=12.0m；弹性模量 E=30000Mpa（指灌注桩的弹性模量，模量与混凝土标号之间的对应关系请参考附录）；桩直径 d=0.8m；桩间距 s=0.95m；地下水位 hw=1.5m（输入地下水位埋深）；地面超载 q=20kPa。 4、 确定墙底端边界条件：因为桩入土深度较小且桩底土较软，故可认为桩墙底端为自由端，如果在按钮“底端固定”前面的小方框内有“”；用鼠标点中一次则“”会消失，就切换为自由端。 在完成 3、4 步输入后屏幕显示见图第五章 -1。 图第五章 -1 在完成 3、4 步输入后点中菜单“文件”中的菜单项“P 打印···”（或键入 Ctrl+P）即可打...
