FSAE赛车计算

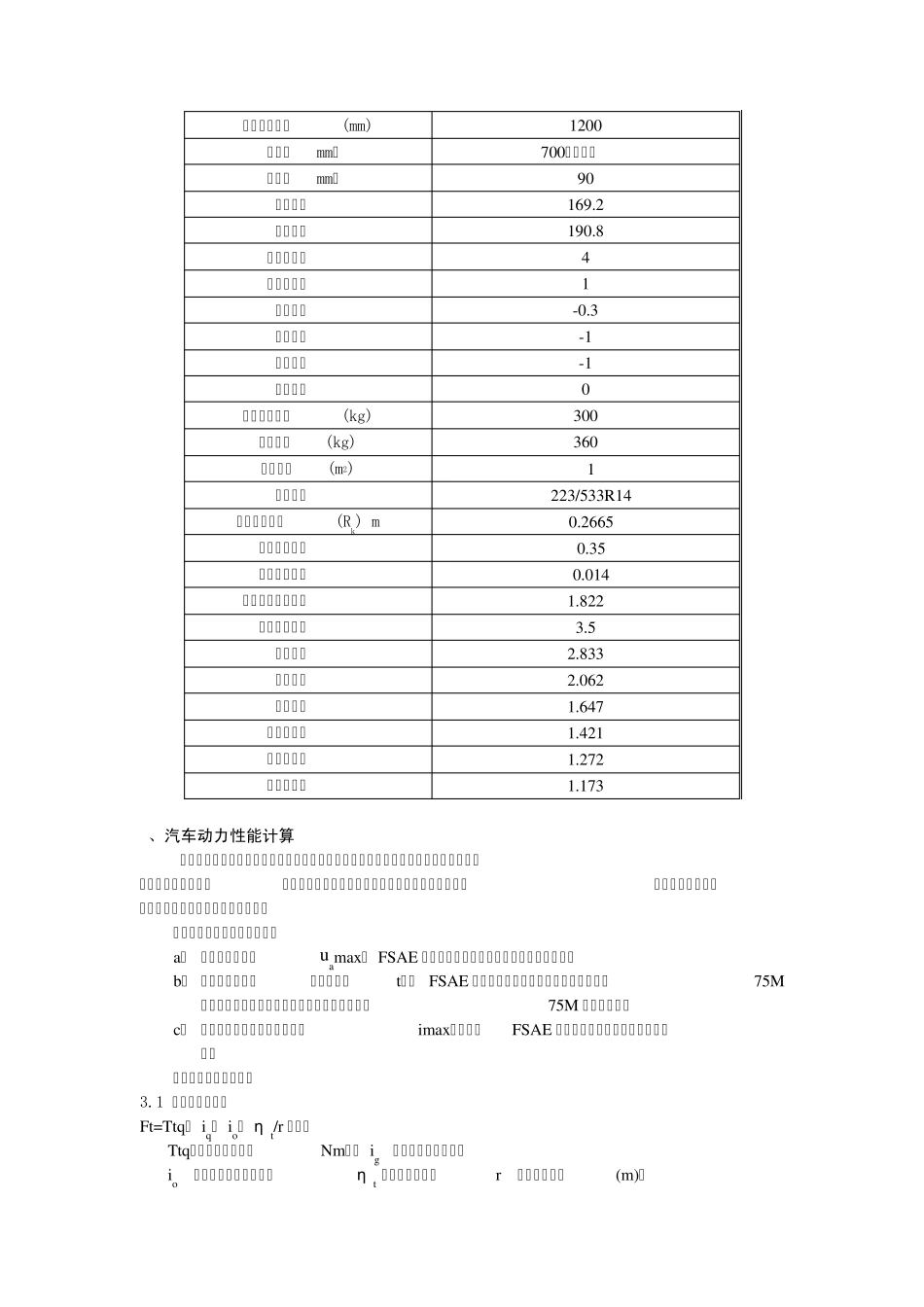

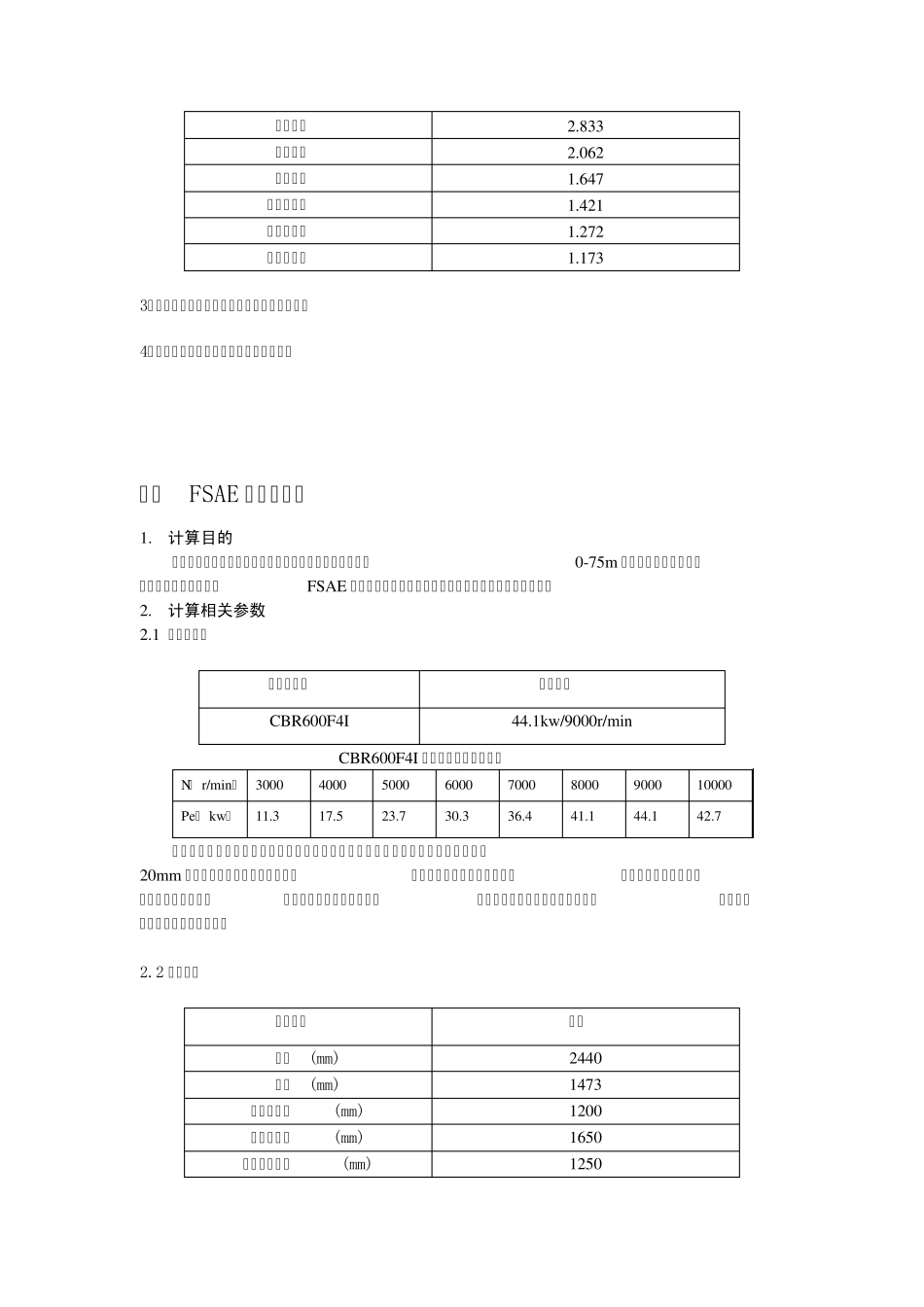

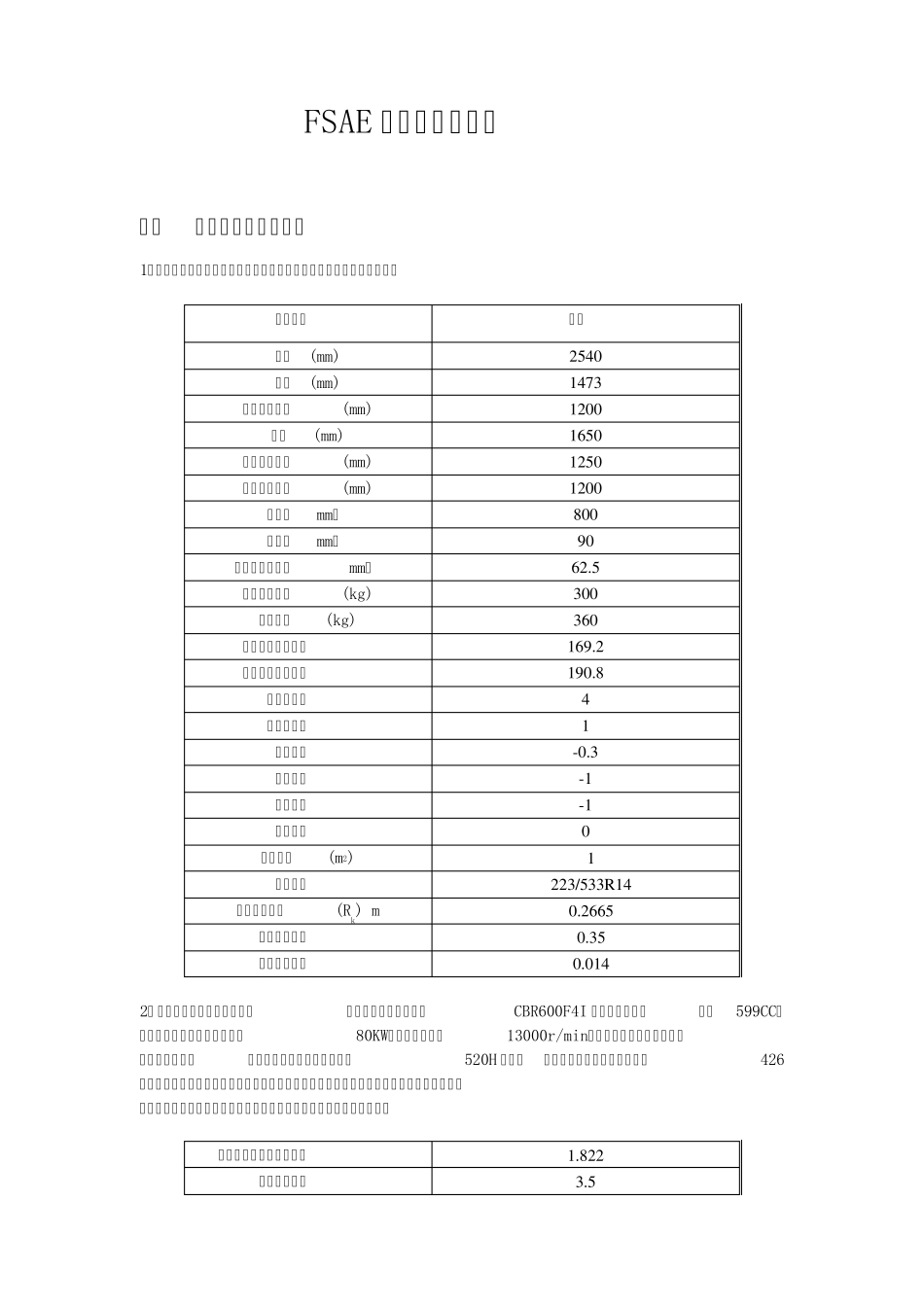

FSAE 赛车设计说明书 一、 整车参数与主要结构 1、赛车两轴，采用中置后驱式布置，主要尺寸与质量分配如下表所示： 车型参数 赛车 总长(mm) 2540 总宽(mm) 1473 总高（满载）(mm) 1200 轴距 (mm) 1650 前轮距（半）(mm) 1250 后轮距（半）(mm) 1200 前悬（mm） 800 后悬（mm） 90 最小离地间隙（mm） 62.5 整车整备质量(kg) 300 满载质量(kg) 360 前轴负荷（满载） 169.2 后轴负荷（满载） 190.8 主销后倾角 4 主销内倾角 1 前轮前束 -0.3 前轮外倾 -1 后轮外倾 -1 后轮前束 0 迎风面积(m2) 1 轮胎型号 223/533R 14 轮胎滚动半径(Rk) m 0.2665 空气阻力系数 0.35 滚动阻力系数 0.014 2、动力总成设计参数与形式：发动机采用本田摩托车CBR600F4I 的电喷发动机，排量599CC，在未限流情况下的最高功率为80KW，最高转速将近13000r/min。发动机通过链传动将动力传递到驱动桥，其中链条可以采用摩托车上的520H 链条，而差速器可采用五菱之光上的426锥齿差速器（其内部球笼（即三指销等速万向节）是铃木羚羊上的内球笼）或者式差速器，在差速器外壳均需要加装合适的链轮。最后，半轴根据载荷自行设计。 发动机内部减速器传动比 1.822 链传动传动比 3.5 一档速比 2.833 二档速比 2.062 三档速比 1.647 四档传动比 1.421 五档传动比 1.272 六档传动比 1.173 3、悬架：前后悬架均采用双横臂式独立悬架。 4、制动系统：前后轮均采用钳盘式制动。 二、FSAE 赛车动力性 1. 计算目的 通过对发动机的功率、驱动力、行驶加速度、最大车速、0-75m 加速时间及加速位移等参数的计算，可以了解FSAE 赛车整车的动力性能，为以后的设计改进提供理论基础。 2. 计算相关参数 2.1 发动机参数 发动机型号 最大功率 CBR600F4I 44.1kw /9000r/min CBR600F4I 发动机外特性试验数据 N（ r/min） 3000 4000 5000 6000 7000 8000 9000 10000 Pe（ kw ） 11.3 17.5 23.7 30.3 36.4 41.1 44.1 42.7 以上发动机转速与对应的功率是根据原有外特性曲线，在考虑了比赛要求需要加装20mm 的限流阀的情况下估计得到的，与实际可能存在较大的出入，因为计算之时发动机未购得且未进行改装，所以无法得到确切的数据，但该数据仍然有较高的参考价值。传动系统的匹配需要参考该数据。 2.2 整车参数 车型参数 赛车 总长(mm) 2440 总宽(mm) 1473 总高（空）(mm)...
