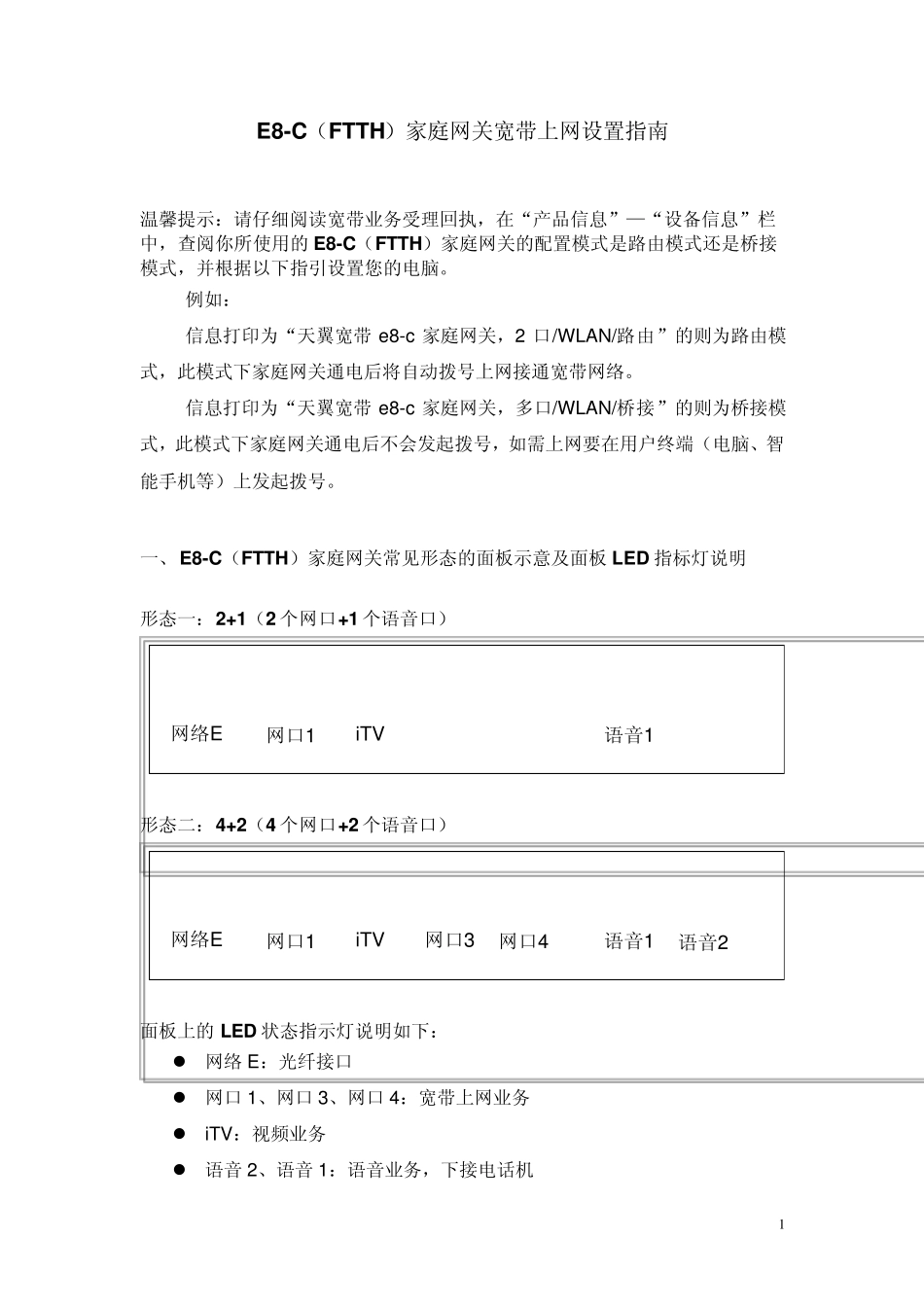

1 E8-C(FTTH)家庭网关宽带上网设置指南 温馨提示:请仔细阅读宽带业务受理回执,在“产品信息”—“设备信息”栏中,查阅你所使用的 E8-C(FTTH)家庭网关的配置模式是路由模式还是桥接模式,并根据以下指引设置您的电脑。 例如: 信息打印为“天翼宽带e8-c 家庭网关,2 口/WLAN/路由”的则为路由模式,此模式下家庭网关通电后将自动拨号上网接通宽带网络。 信息打印为“天翼宽带e8-c 家庭网关,多口/WLAN/桥接”的则为桥接模式,此模式下家庭网关通电后不会发起拨号,如需上网要在用户终端(电脑、智能手机等)上发起拨号。 一、 E8-C(FTTH)家庭网关常见形态的面板示意及面板 LED 指标灯说明 形态一:2+1(2 个网口+1 个语音口) 网口1网络EiTV语音1 形态二:4+2(4 个网口+2 个语音口) 网口1网络EiTV网口3网口4语音1语音2 面板上的 LED 状态指示灯说明如下: 网络 E:光纤接口 网口 1、网口 3、网口 4:宽带上网业务 iTV:视频业务 语音 2、语音 1:语音业务,下接电话机 2 光信号:指示光路的工作状态 电源:指示电源工作状态 二、 Window s XP 的宽带上网设置方法 (一)路由模式下上网设置 第 1 步:用网线将电脑连接至家庭网关的网口 1。 第 2 步:打开家庭网关。 第 3 步:打开电脑,电脑启动完毕后,作如下操作: (1) 在状态栏右下角,用鼠标左键双击“本地连接”图标,弹出窗口如下: (2) 点击“属性”按钮,选中“Internet 协议(TCP/IP)”,如下所示: 3 (3) 点击“属性”按钮,选择“自动获得IP 地址(O)”和“自动获得DNS 服务器地址(B)这2 个选项,如下所示: (4) 按“确定”按钮,宽带上网设置配置完毕。 (二)桥接模式下的上网设置 方法一:使用 w indow s XP 自带拨号软件 第 1 步:用网线将电脑连接至家庭网关的网口 1。 4 第2 步:打开家庭网关。 第3 步:打开电脑,电脑启动完毕后,作如下操作: (1) 打开菜单“开始”“控制面板”“网络连接” (2) 打开“文件”“新建连接(N)”“新建连接向导” (3) 点击“下一步”,选择“连接到Internet(C) (4) 点击“下一步”,选择“手动设置我的连接(M) (5) 点击“下一步”,选择“用要求用户名和密码的宽带连接来连接(U)” (6) 点击“下一步”,在“ISP 名称(A)”下边的空白档中输入一个便于客户自己记忆的...
