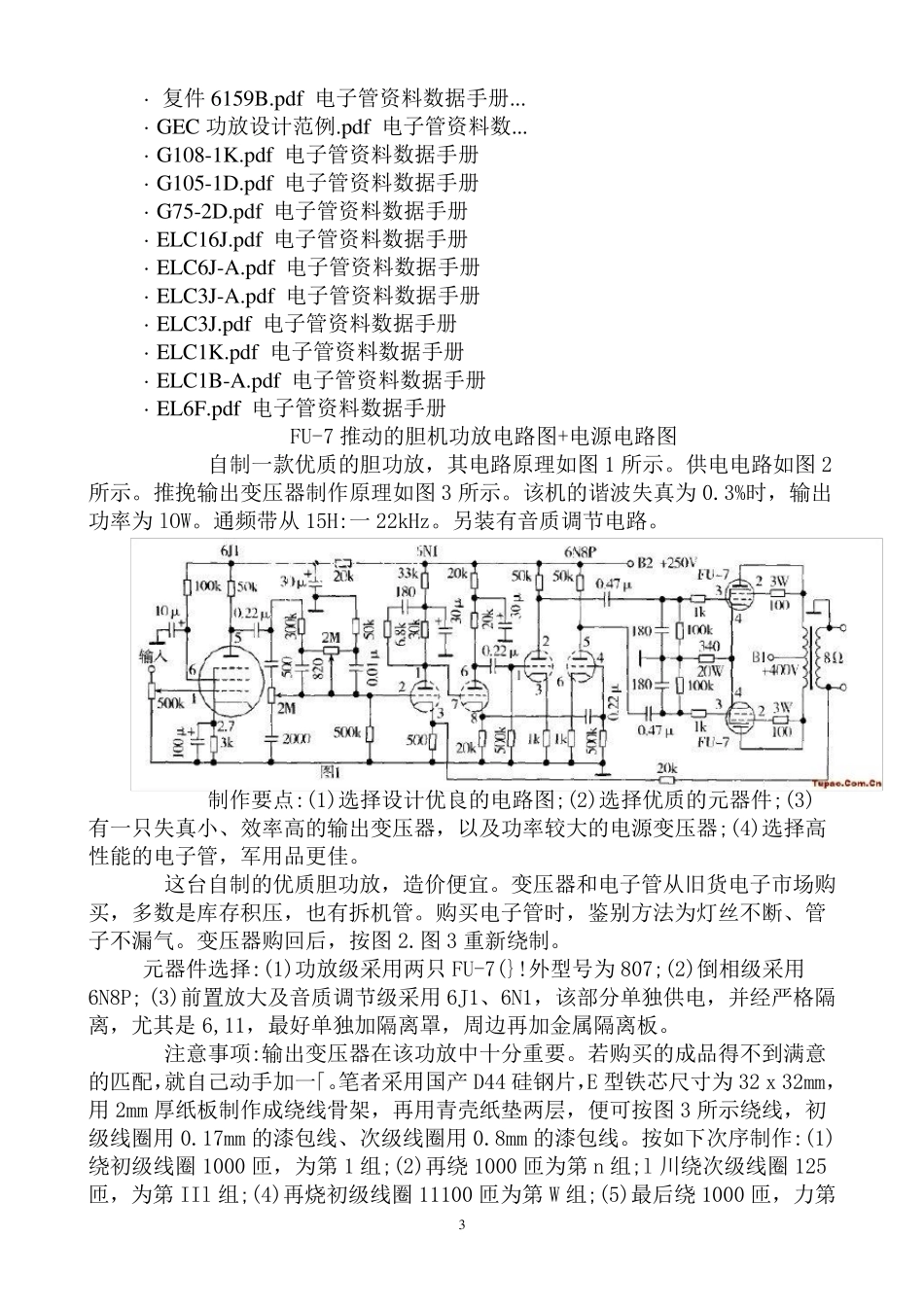

1 FU-7 电子管功放电路图 FU -7电子管功放电路电路图 2 · [图文] 电子管发威!CAV 日本发布新款迷你音... · [图文] 用6p1 制作的电子管短波发射机 · [图文] 四灯电子管发射机电路 · [图文] 电子管组成的无线对讲机的制作与设... · [图文] 直流放大器静电电子管 · 用电子管收音机修复断丝显像管 · [图文] 判断电子管衰老的简单办法 · [图文] 电子管管脚排列图 · [图文] 部分电子管的图形符号 · [图文] 电子管FU29+6N9P 组成的30W 并联单端... · [图文] 是-否电子管电压表电路图 · [图文] 电子管和晶体管混合式放大器电路图... · [图文] 电子管交流电子稳压器电路图 · [图文] 电子管式稳压电源电路图 · [图文] 低噪声电子管前级电源原理图 · 电子管热丝和灯丝电流和电压的测试... · FU—113F 型电子管 · 浅析电子管机输出变压器 3 · 复件6159B.pdf 电子管资料数据手册... · GEC 功放设计范例.pdf 电子管资料数... · G108-1K.pdf 电子管资料数据手册 · G105-1D.pdf 电子管资料数据手册 · G75-2D.pdf 电子管资料数据手册 · ELC16J.pdf 电子管资料数据手册 · ELC6J-A.pdf 电子管资料数据手册 · ELC3J-A.pdf 电子管资料数据手册 · ELC3J.pdf 电子管资料数据手册 · ELC1K.pdf 电子管资料数据手册 · ELC1B-A.pdf 电子管资料数据手册 · EL6F.pdf 电子管资料数据手册 FU-7 推动的胆机功放电路图+电源电路图 自制一款优质的胆功放，其电路原理如图1 所示。供电电路如图2所示。推挽输出变压器制作原理如图3 所示。该机的谐波失真为0.3%时，输出功率为lOW。通频带从15H:一22kHz。另装有音质调节电路。 制作要点:(1)选择设计优良的电路图;(2)选择优质的元器件;(3)有一只失真小、效率高的输出变压器，以及功率较大的电源变压器;(4)选择高性能的电子管，军用品更佳。 这台自制的优质胆功放，造价便宜。变压器和电子管从旧货电子市场购买，多数是库存积压，也有拆机管。购买电子管时，鉴别方法为灯丝不断、管子不漏气。变压器购回后，按图2.图3 重新绕制。 元器件选择:(1)功放级采用两只FU-7(}!外型号为807;(2)倒相级采用6N8P; (3)前置放大及音质调节级采用 6J1、6N1，该部分单独供电，并经严格隔离，尤其是 6,11，最好单独加隔离罩，周边再加金属隔离板。 注意事项:输出变压器在该功放中十 分重要。若 购买的成 ...
