G,BSPT(Rc,ZG)螺距,大小径对照表VIP专享

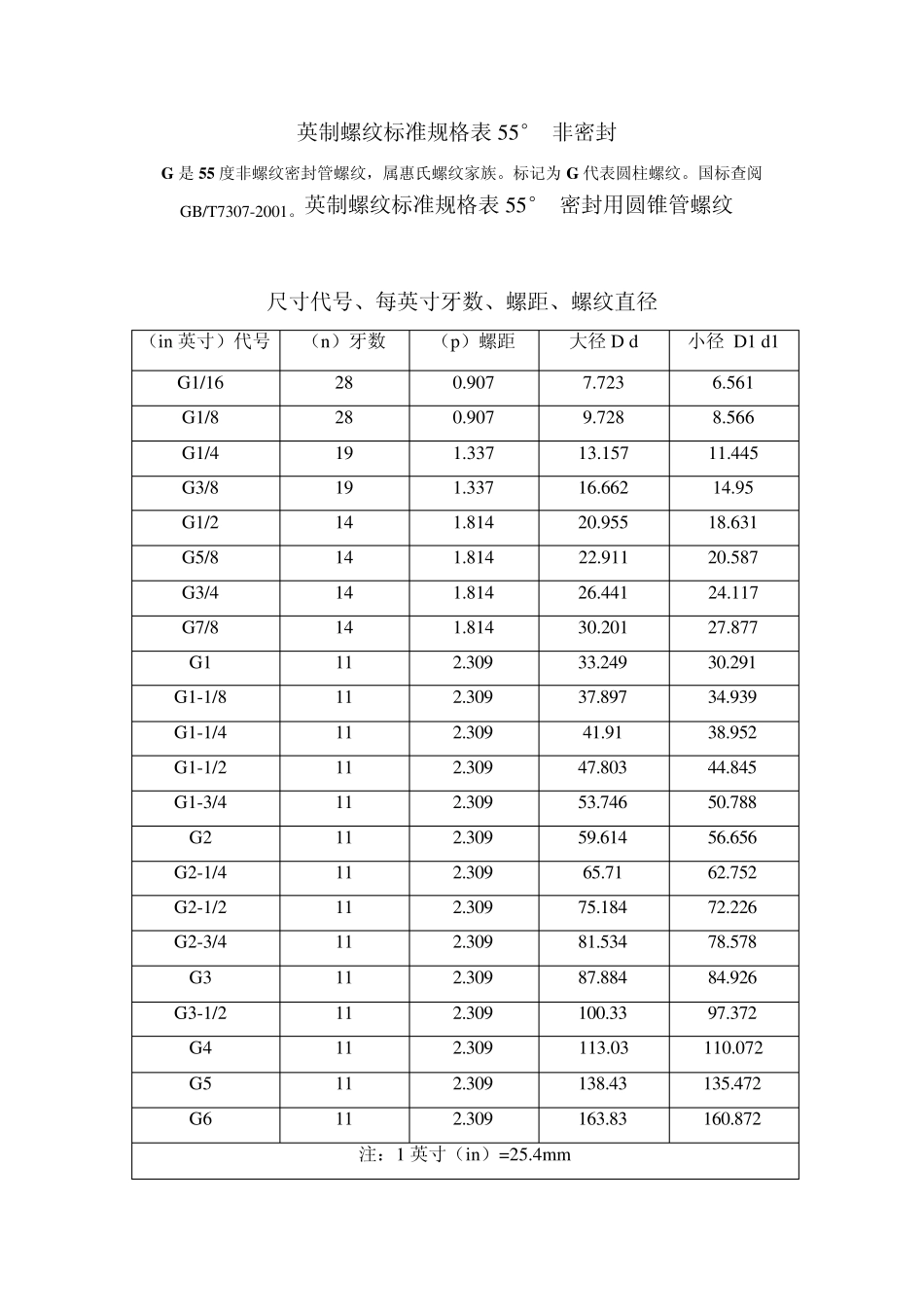

英制螺纹标准规格表55°(非密封) G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族。标记为 G 代表圆柱螺纹。国标查阅GB/T7307-2001。英制螺纹标准规格表55°(密封用圆锥管螺纹) (GB/T 7307-2001) 尺寸代号、每英寸牙数、螺距、螺纹直径 （in英寸）代号 （n）牙数 （p）螺距 大径 D d 小径 D1 d1 G1/16" 28 0.907 7.723 6.561 G1/8" 28 0.907 9.728 8.566 G1/4" 19 1.337 13.157 11.445 G3/8" 19 1.337 16.662 14.95 G1/2" 14 1.814 20.955 18.631 G5/8" 14 1.814 22.911 20.587 G3/4" 14 1.814 26.441 24.117 G7/8" 14 1.814 30.201 27.877 G1" 11 2.309 33.249 30.291 G1-1/8" 11 2.309 37.897 34.939 G1-1/4" 11 2.309 41.91 38.952 G1-1/2" 11 2.309 47.803 44.845 G1-3/4" 11 2.309 53.746 50.788 G2" 11 2.309 59.614 56.656 G2-1/4" 11 2.309 65.71 62.752 G2-1/2" 11 2.309 75.184 72.226 G2-3/4" 11 2.309 81.534 78.578 G3" 11 2.309 87.884 84.926 G3-1/2" 11 2.309 100.33 97.372 G4" 11 2.309 113.03 110.072 G5" 11 2.309 138.43 135.472 G6" 11 2.309 163.83 160.872 注：1 英寸（in）=25.4mm BSPT 是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有 1：16 的锥度 RC 为55 度密封圆锥内管螺纹， GB/T7306.2-2000 R2 为圆锥内螺纹相配合的圆锥外螺纹 GB/T7306.2-2000 (GB/T 7306.1、7306.2-2000) 尺寸代号、每英寸牙数、螺距、螺纹直径 （in英寸） 代号 （n）牙数 （p）螺距 基准平面上的基本直径（mm） 牙高 h （mm） 装备 余量（mm） 外螺纹长度（mm） 大径 D d 小径 D1 d1 有效长度 基准距离 ZG1/16" 28 0.907 7.723 6.561 0.581 2.5 6.5 4.0 ZG1/8" 28 0.907 9.728 8.566 ZG1/4" 19 1.337 13.157 11.445 0.856 3.7 9.7 6.0 ZG3/8" 19 1.337 16.662 14.95 10.1 6.4 ZG1/2" 14 1.814 20.955 18.631 1.162 5.0 13.2 8.2 ZG3/4" 14 1.814 26.441 24.117 14.5 9.5 ZG1" 11 2.309 33.249 30.291 1.479 6.4 16.8 10.4 ZG1-1/4" 11 2.309 41.91 38.952 19.1 12.7 ZG1-1/2" 11 2.309 47.803 44.845 19.1 12.7 ZG2" 11 2.309 59.614 56.656 7.5 23.4 15.9 ZG2-1/2" 11 2.309 7...
