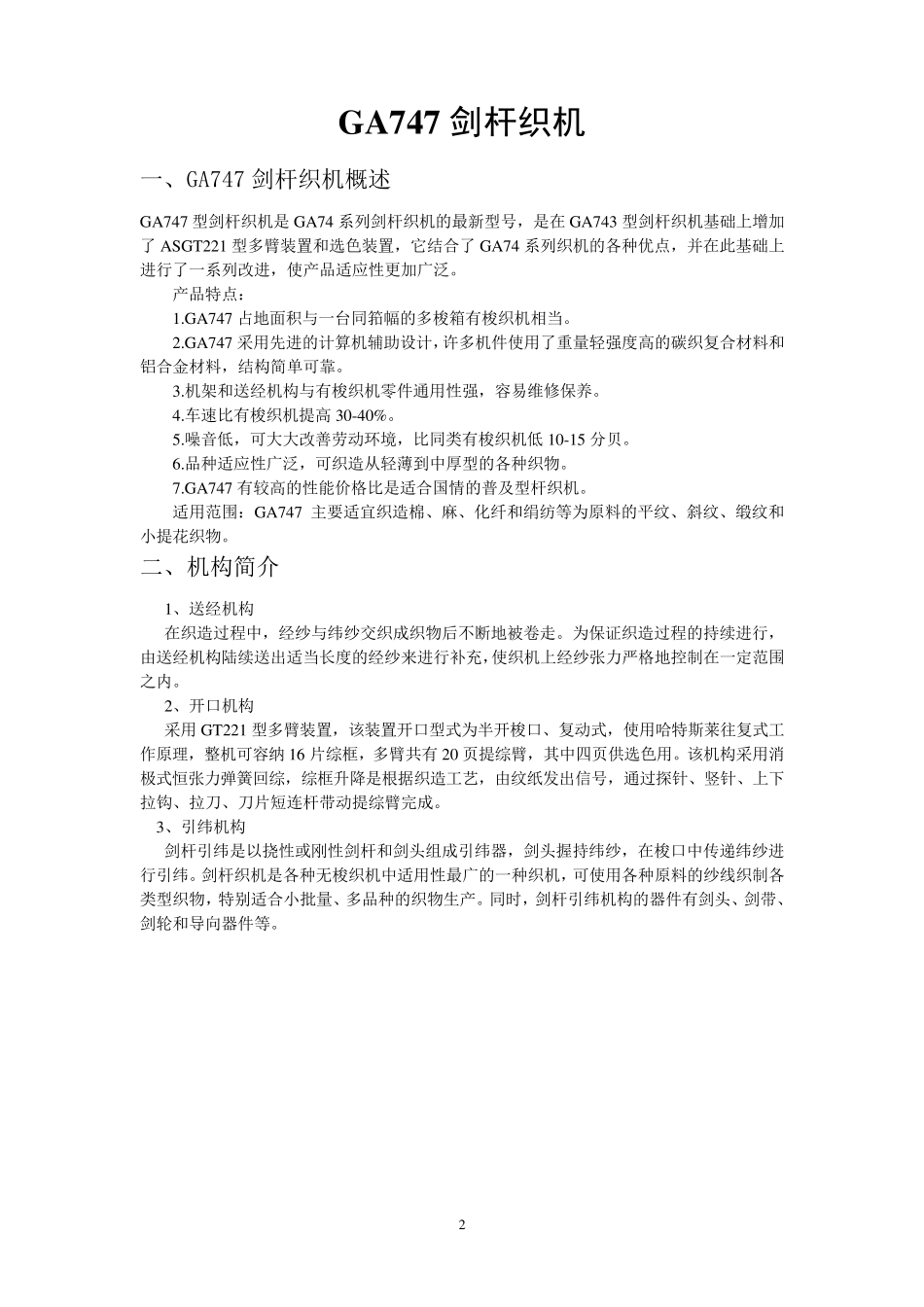

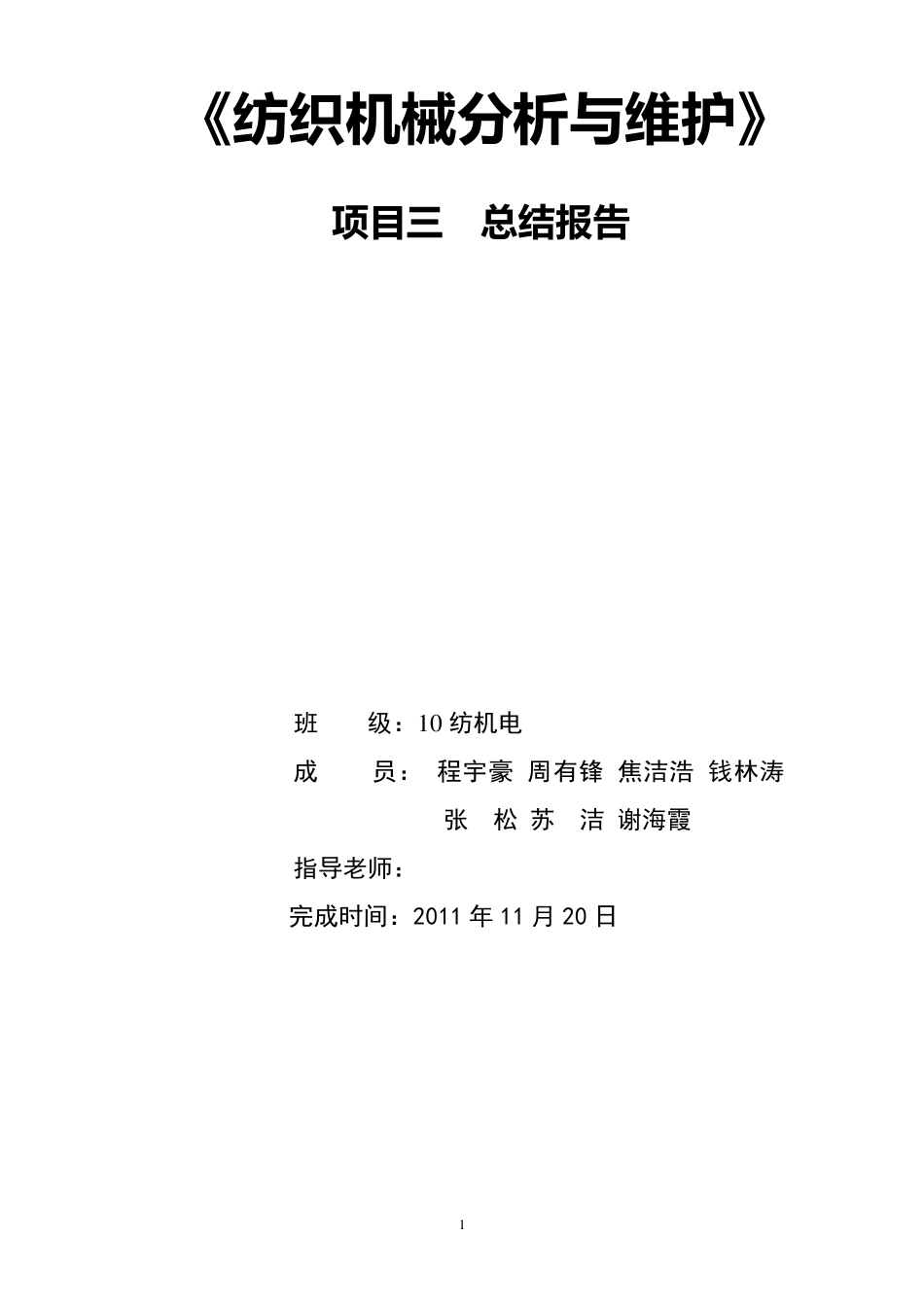

1 《纺织机械分析与维护》 项目三 总结报告 班 级：1 0 纺机电 成 员： 程宇豪 周有锋 焦洁浩 钱林涛 张 松 苏 洁 谢海霞 指导老师：*** 完成时间：2011 年 11 月 20 日 2 GA747 剑杆织机 一、GA747 剑杆织机概述 GA747 型剑杆织机是 GA74 系列剑杆织机的最新型号，是在 GA743 型剑杆织机基础上增加了 ASGT221 型多臂装置和选色装置，它结合了 GA74 系列织机的各种优点，并在此基础上进行了一系列改进，使产品适应性更加广泛。 产品特点： 1.GA747 占地面积与一台同筘幅的多梭箱有梭织机相当。 2.GA747 采用先进的计算机辅助设计，许多机件使用了重量轻强度高的碳织复合材料和铝合金材料，结构简单可靠。 3.机架和送经机构与有梭织机零件通用性强，容易维修保养。 4.车速比有梭织机提高 30-40%。 5.噪音低，可大大改善劳动环境，比同类有梭织机低 10-15 分贝。 6.品种适应性广泛，可织造从轻薄到中厚型的各种织物。 7.GA747 有较高的性能价格比是适合国情的普及型杆织机。 适用范围：GA747 主要适宜织造棉、麻、化纤和绢纺等为原料的平纹、斜纹、缎纹和小提花织物。 二、机构简介 1、送经机构 在织造过 程 中，经纱 与纬 纱 交 织成 织物后 不 断 地被 卷 走 。为保证 织造过 程 的持 续 进行，由 送经机构陆 续 送出 适当长 度的经纱 来 进行补 充 ，使织机上经纱 张 力 严 格地控 制 在一定 范围之 内 。 2、开 口 机构 采用 GT221 型多臂装置，该 装置开 口 型式 为半 开 梭口 、复动式 ，使用哈 特斯 莱 往 复式 工作 原理 ，整 机可容纳 16 片 综 框 ，多臂共 有 20 页 提综 臂，其 中四 页 供 选色用。该 机构采用消极 式 恒 张 力 弹 簧 回 综 ，综 框 升 降 是根 据 织造工 艺 ，由 纹纸 发 出 信 号，通过 探 针 、竖 针 、上下拉 钩 、拉 刀 、刀 片 短 连 杆带 动提综 臂完 成 。 3、引 纬 机构 剑杆引 纬 是以 挠 性或 刚 性剑杆和剑头 组 成 引 纬 器 ，剑头 握 持 纬 纱 ，在梭口 中传 递 纬 纱 进行引 纬 。剑杆织机是各种无 梭织机中适用性最广的一种织机，可使用各种原料的纱 线 织制 各类型织物，特别 适合小批 量、多品种的织物生 产。同时 ，剑杆引 纬 机构的器 件有剑头 、剑带 、剑轮 和导 向 ...
