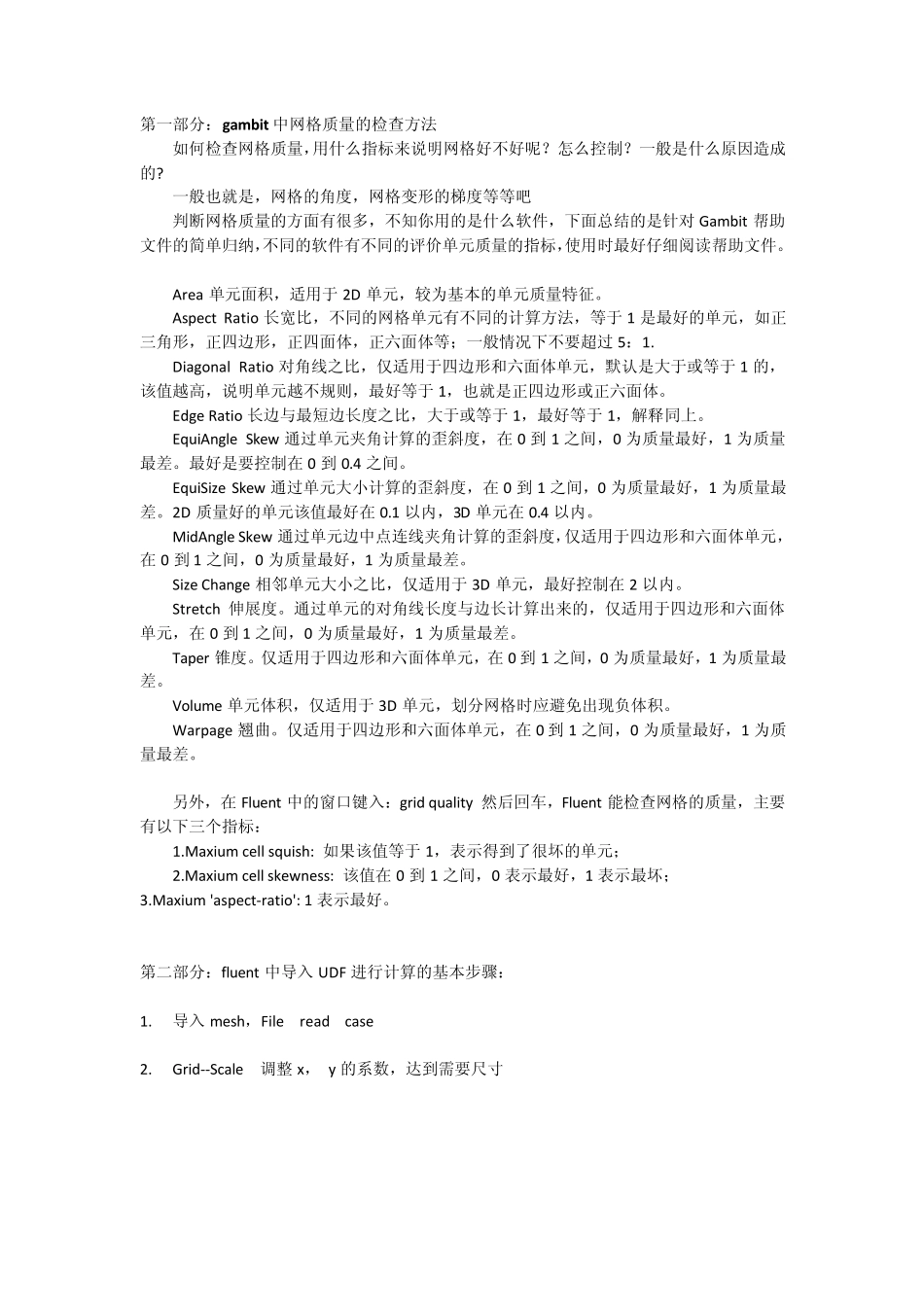

第一部分：gambit中网格质量的检查方法 如何检查网格质量，用什么指标来说明网格好不好呢？怎么控制？一般是什么原因造成的? 一般也就是，网格的角度，网格变形的梯度等等吧 判断网格质量的方面有很多，不知你用的是什么软件，下面总结的是针对Gambit 帮助文件的简单归纳，不同的软件有不同的评价单元质量的指标，使用时最好仔细阅读帮助文件。 Area 单元面积，适用于 2D 单元，较为基本的单元质量特征。 Aspect Ratio 长宽比，不同的网格单元有不同的计算方法，等于 1 是最好的单元，如正三角形，正四边形，正四面体，正六面体等；一般情况下不要超过 5：1. Diagonal Ratio 对角线之比，仅适用于四边形和六面体单元，默认是大于或等于 1 的，该值越高，说明单元越不规则，最好等于 1，也就是正四边形或正六面体。 Edge Ratio 长边与最短边长度之比，大于或等于 1，最好等于 1，解释同上。 EquiAngle Skew 通过单元夹角计算的歪斜度，在 0 到 1 之间，0 为质量最好，1 为质量最差。最好是要控制在 0 到 0.4 之间。 EquiSize Skew 通过单元大小计算的歪斜度，在 0 到 1 之间，0 为质量最好，1 为质量最差。2D 质量好的单元该值最好在 0.1 以内，3D 单元在 0.4 以内。 MidAngle Skew 通过单元边中点连线夹角计算的歪斜度，仅适用于四边形和六面体单元，在 0 到 1 之间，0 为质量最好，1 为质量最差。 Size Change 相邻单元大小之比，仅适用于 3D 单元，最好控制在 2 以内。 Stretch 伸展度。通过单元的对角线长度与边长计算出来的，仅适用于四边形和六面体单元，在 0 到 1 之间，0 为质量最好，1 为质量最差。 Taper 锥度。仅适用于四边形和六面体单元，在 0 到 1 之间，0 为质量最好，1 为质量最差。 Volume 单元体积，仅适用于 3D 单元，划分网格时应避免出现负体积。 Warpage 翘曲。仅适用于四边形和六面体单元，在 0 到 1 之间，0 为质量最好，1 为质量最差。 另外，在 Fluent 中的窗口键入：grid quality 然后回车，Fluent 能检查网格的质量，主要有以下三个指标： 1.Maxium cell squish: 如果该值等于 1，表示得到了很坏的单元； 2.Maxium cell skewness: 该值在 0 到 1 之间，0 表示最好，1 表示最坏； 3.Maxium 'aspect-ratio': 1 表示最好。 第二部分：fluent 中导入 UDF 进行计算的基本步骤： 1. 导入...
