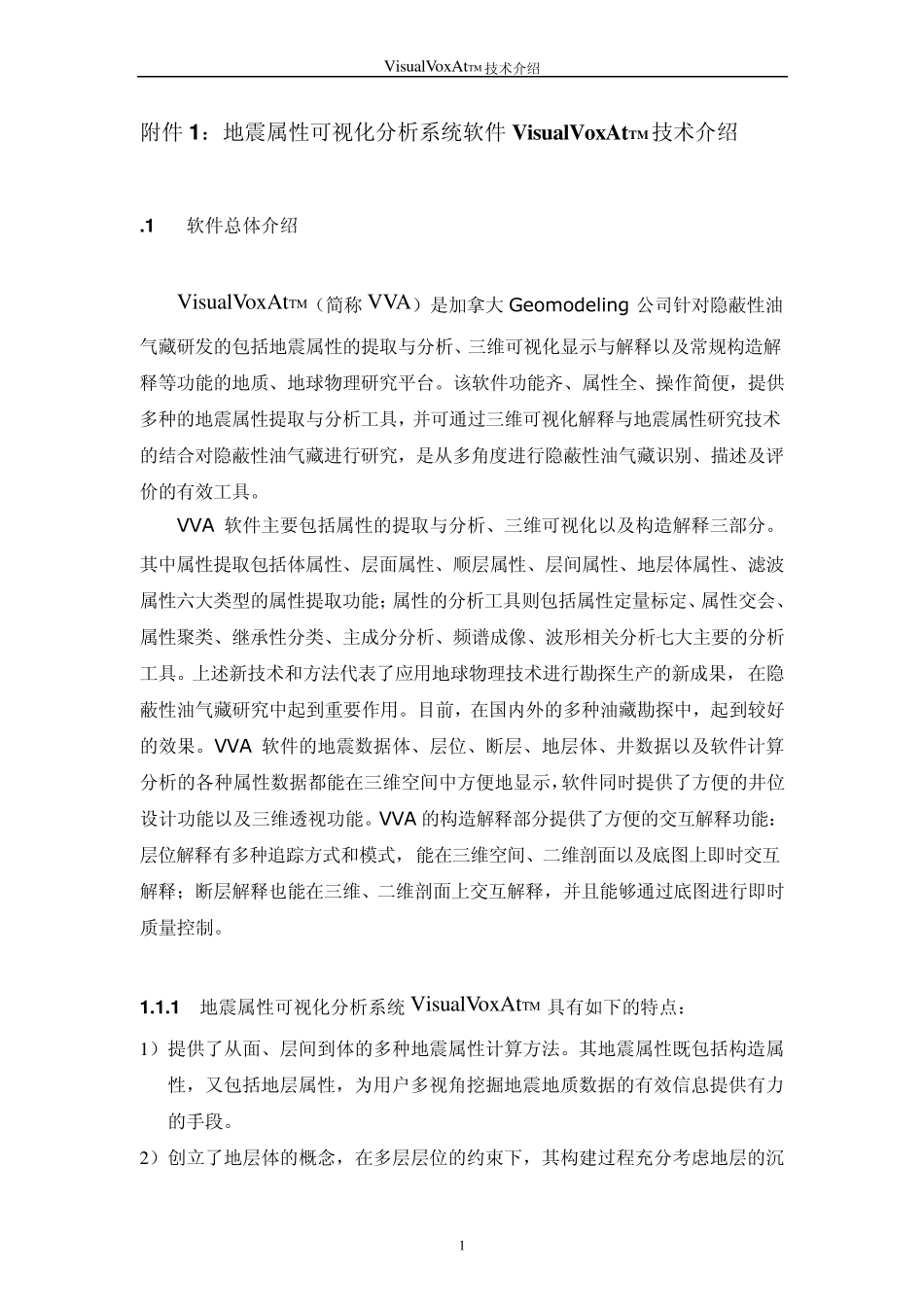

Visu alVox AtTM 技术介绍 1 附件1 :地震属性可视化分析系统软件VisualVoxAtTM技术介绍 .1 软件总体介绍 Visu alVox AtTM(简称VVA)是加拿大Geomodeling 公司针对隐蔽性油气藏研发的包括地震属性的提取与分析、三维可视化显示与解释以及常规构造解释等功能的地质、地球物理研究平台。该软件功能齐、属性全、操作简便,提供多种的地震属性提取与分析工具,并可通过三维可视化解释与地震属性研究技术的结合对隐蔽性油气藏进行研究,是从多角度进行隐蔽性油气藏识别、描述及评价的有效工具。 VVA 软件主要包括属性的提取与分析、三维可视化以及构造解释三部分。其中属性提取包括体属性、层面属性、顺层属性、层间属性、地层体属性、滤波属性六大类型的属性提取功能;属性的分析工具则包括属性定量标定、属性交会、属性聚类、继承性分类、主成分分析、频谱成像、波形相关分析七大主要的分析工具。上述新技术和方法代表了应用地球物理技术进行勘探生产的新成果,在隐蔽性油气藏研究中起到重要作用。目前,在国内外的多种油藏勘探中,起到较好的效果。VVA 软件的地震数据体、层位、断层、地层体、井数据以及软件计算分析的各种属性数据都能在三维空间中方便地显示,软件同时提供了方便的井位设计功能以及三维透视功能。VVA 的构造解释部分提供了方便的交互解释功能:层位解释有多种追踪方式和模式,能在三维空间、二维剖面以及底图上即时交互解释;断层解释也能在三维、二维剖面上交互解释,并且能够通过底图进行即时质量控制。 1 .1 .1 地震属性可视化分析系统Visu alVox AtTM 具有如下的特点: 1)提供了从面、层间到体的多种地震属性计算方法。其地震属性既包括构造属性,又包括地层属性,为用户多视角挖掘地震地质数据的有效信息提供有力的手段。 2)创立了地层体的概念,在多层层位的约束下,其构建过程充分考虑地层的沉Visu alVox AtTM 技术介绍 2 积在平面和空间上的变化。地层体切片比时间切片更好地反映地质规律。各种属性以及分析方法都可以应用到地层体中,使得对隐蔽性油气藏识别、描述和评价更具目的性。更有利于解决评价解释中的难题。 3)提供大量地震属性分析工具,克服了用户面对大量地震属性无从下手的困惑。属性交会分析、主成分分析和属性标定模块,为地震属性的优选提供了有力的工具。 4)继承性聚类方法克服了以往地震相聚类分析方法的盲目性,其聚类的每一步都可以控制,并将地质师的思想融于...
