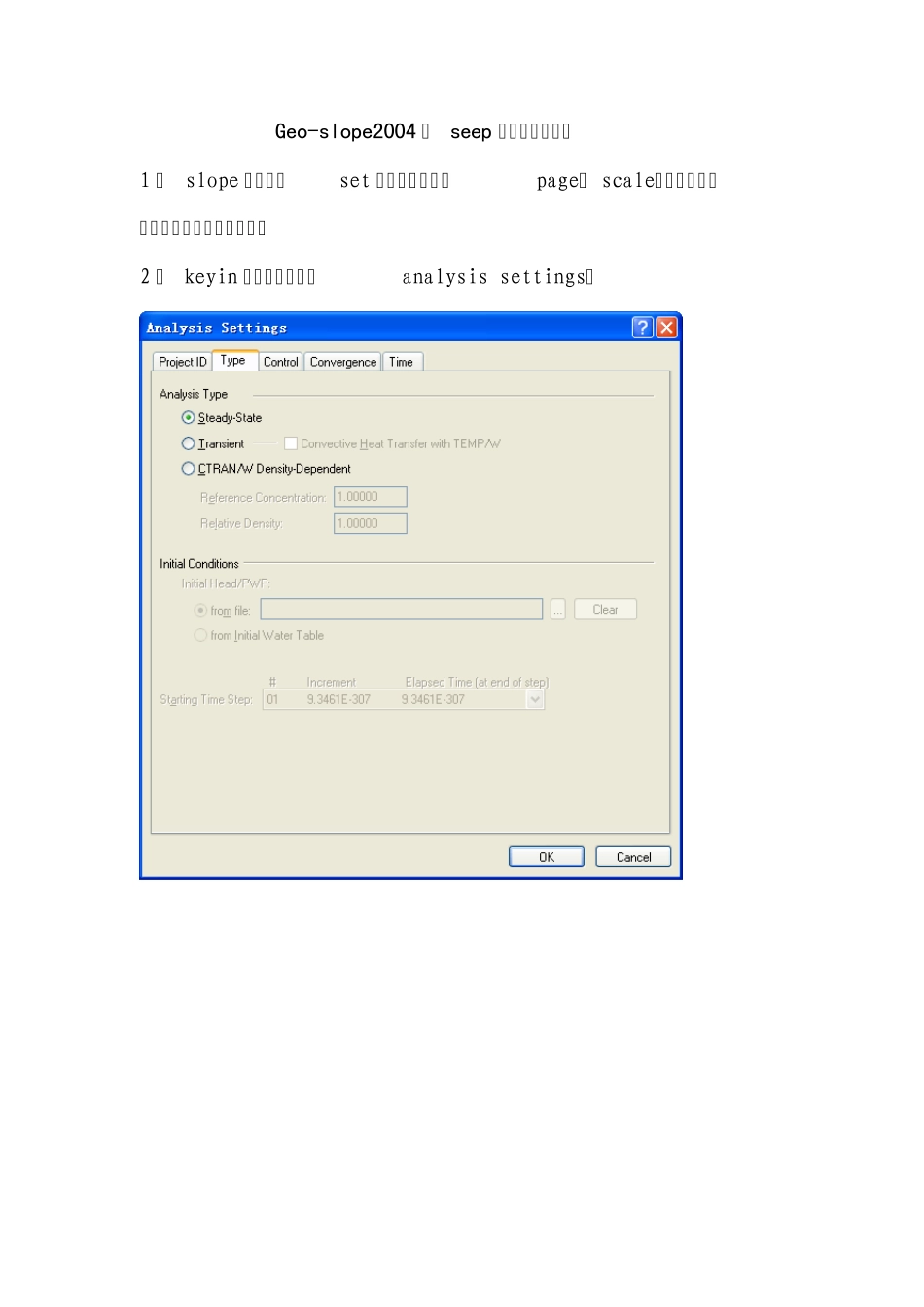

Geo-slope2004 中 seep 软件的计算步骤 1 与slope 一样先在set 下拉菜单里选定page、 scale，使计算图形适合于计算屏幕全面显示。 2 在 keyin 下拉菜单里设定analysis settings。 3 在 view 下拉菜单里设定preferences， 即在图面中需要显示的输入内容，全选则图面复杂。 按以上打钩则输入数据显示如下图。 4 在 keyin 下拉菜单里设定points。 要点是土层与边界，如开挖面及防渗体的交点都需编号。高程以最低点为零点，这样选择大概便于输入渗透计算水头。疑问，计算水位与渗透边界交点是否要输入？我是按近水侧坝肩x-coordinate 为0 点输入x 坐标的，按地层的实际高程输入y-coordinate 即 y 坐标的。Label 值不用填。 5 在keyin 下 拉 菜 单hydraulic functions 里 点hydraulic conductivity，出现下面这个菜单。 其中function Number 根据不同渗透系数地层数从1 到 n 分别定义，先按edit 按钮出现下面的菜单。 Seep 程序认为土层渗透系数与pressure 有关，所以需定义土层渗透系 数与压力斜线关系的两个点，我在1# pressurc 里 填0，conductivity 里填渗透系数（单位m/s），然后点copy， geoslope 程序都是这样填数的，以后说明中不再重复; 在 2# pressurc 里填150，conductivity 里值不变，意思是认为在一般工程中，压力变化不足以使土层渗透系数产生很大的变化，然后点copy。 填完后点ok 按钮，回到下面菜单。 然后在function number 中输入第二个地层，按以上步骤继续定义地层渗透系数，知道全部地层定义完毕。 6 在 keyin 下拉菜单里设定material properties。 在上面菜单中#里输入的是地层线、开挖边界，建筑物与防渗体轮廓等交线划分得区域定义序号；在k-fn.中输入该区域的渗透系数编号即 hydraulic conductivity-function number 数字。 可以在color 中将不同的渗透系数区域定义为不同颜色，以便视图，w.c.fn、 k.ratio、 k-direction 的值不用动，用默认值即可。点 copy，然后输入下一个区域，重复以上步骤将各区域定义完毕，点 ok 完成。 7 在 keyin 下拉菜单里设定regions 定义各土层区域的边界点。输入完第一个区域后，按new 按钮，在region #中出现1 即第一个区域；在 #中从1 到 n 输入区域所有点，在point number 中输入区域边界点编号，然后点properties 按钮。 在material type 中选择该区域渗透系数所属材料编号，在me...
