GGD低压开关柜说明书解析

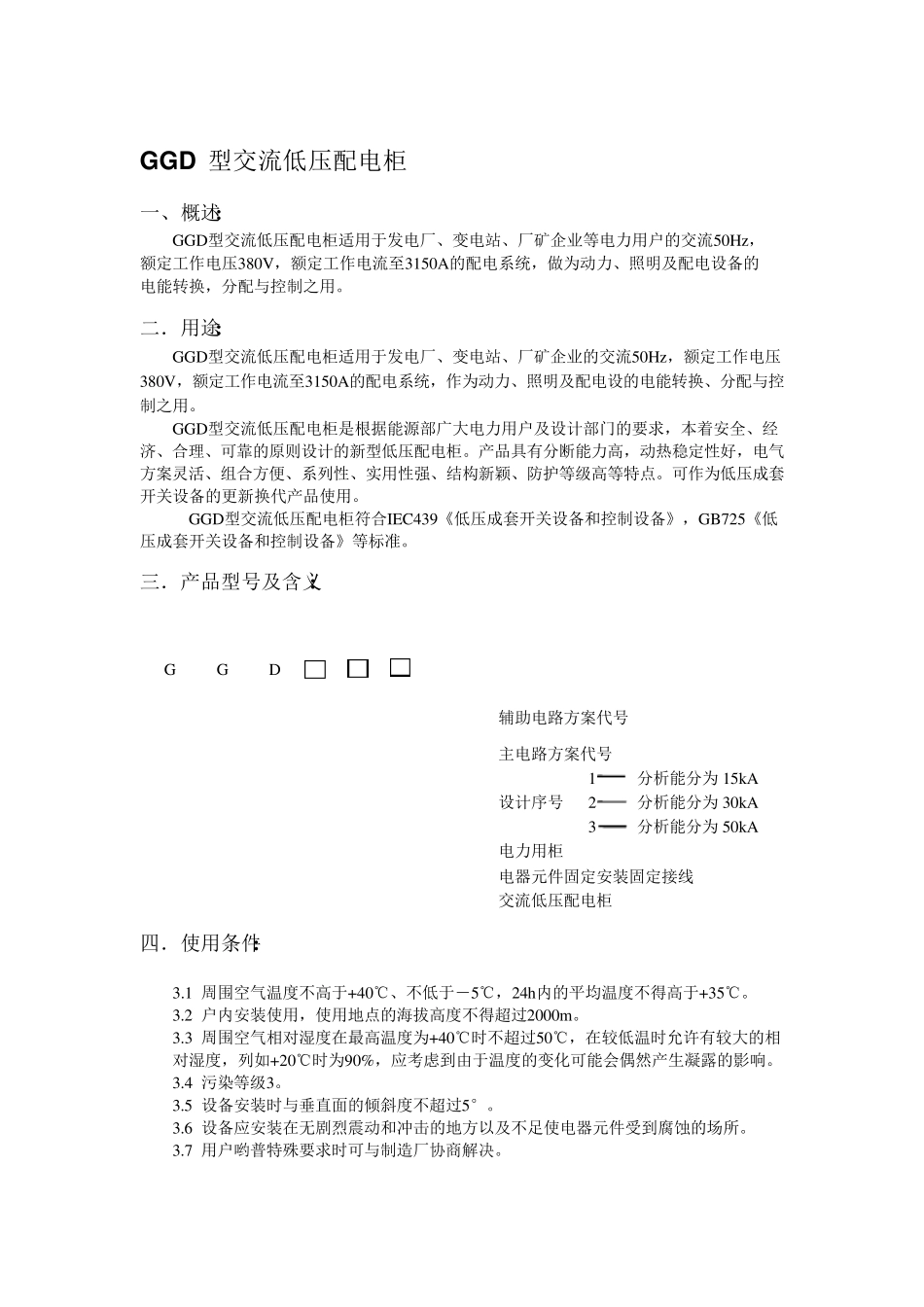

GGD低压开关柜说明书解析_第1页
1/30

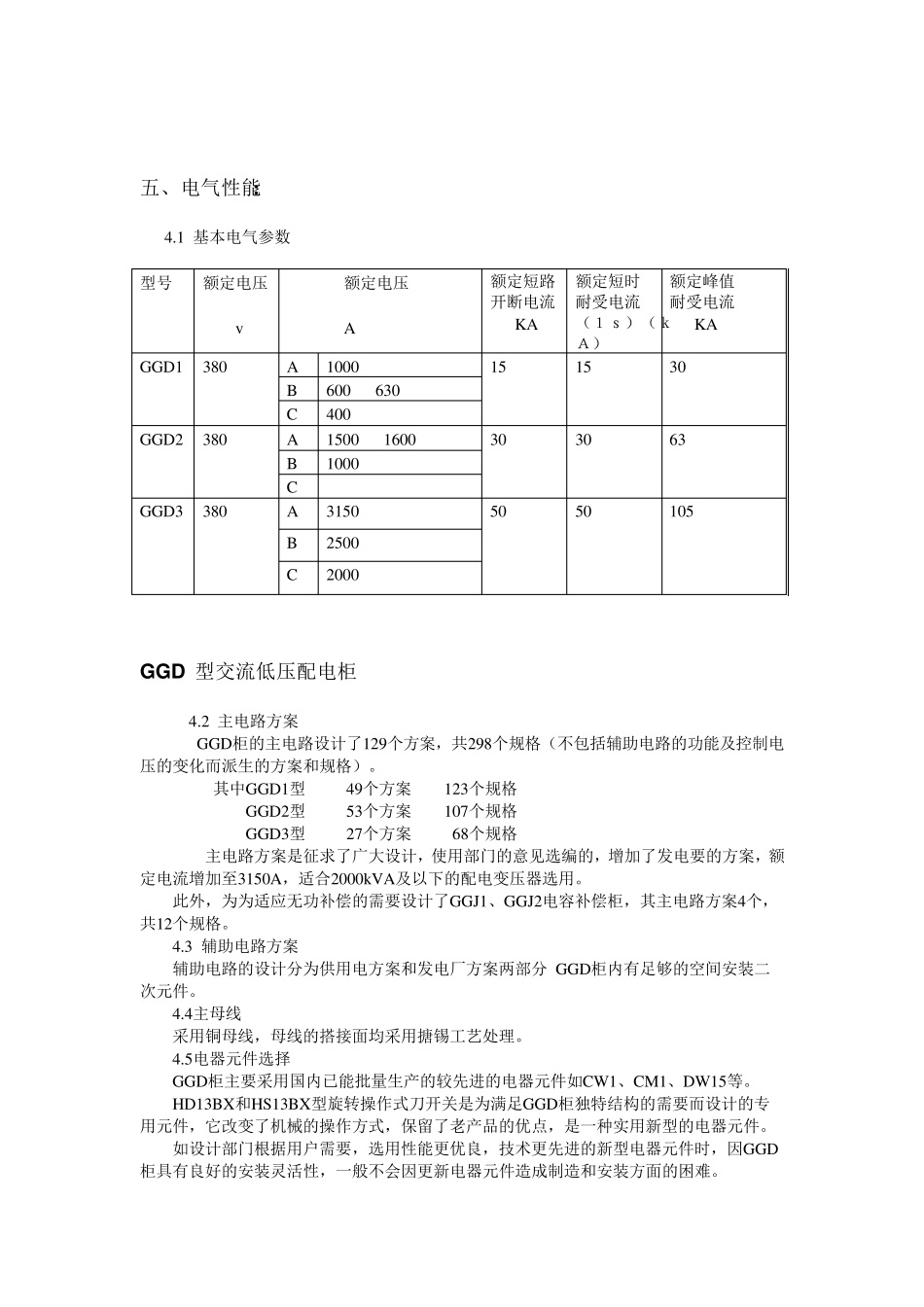

GGD低压开关柜说明书解析_第2页
2/30

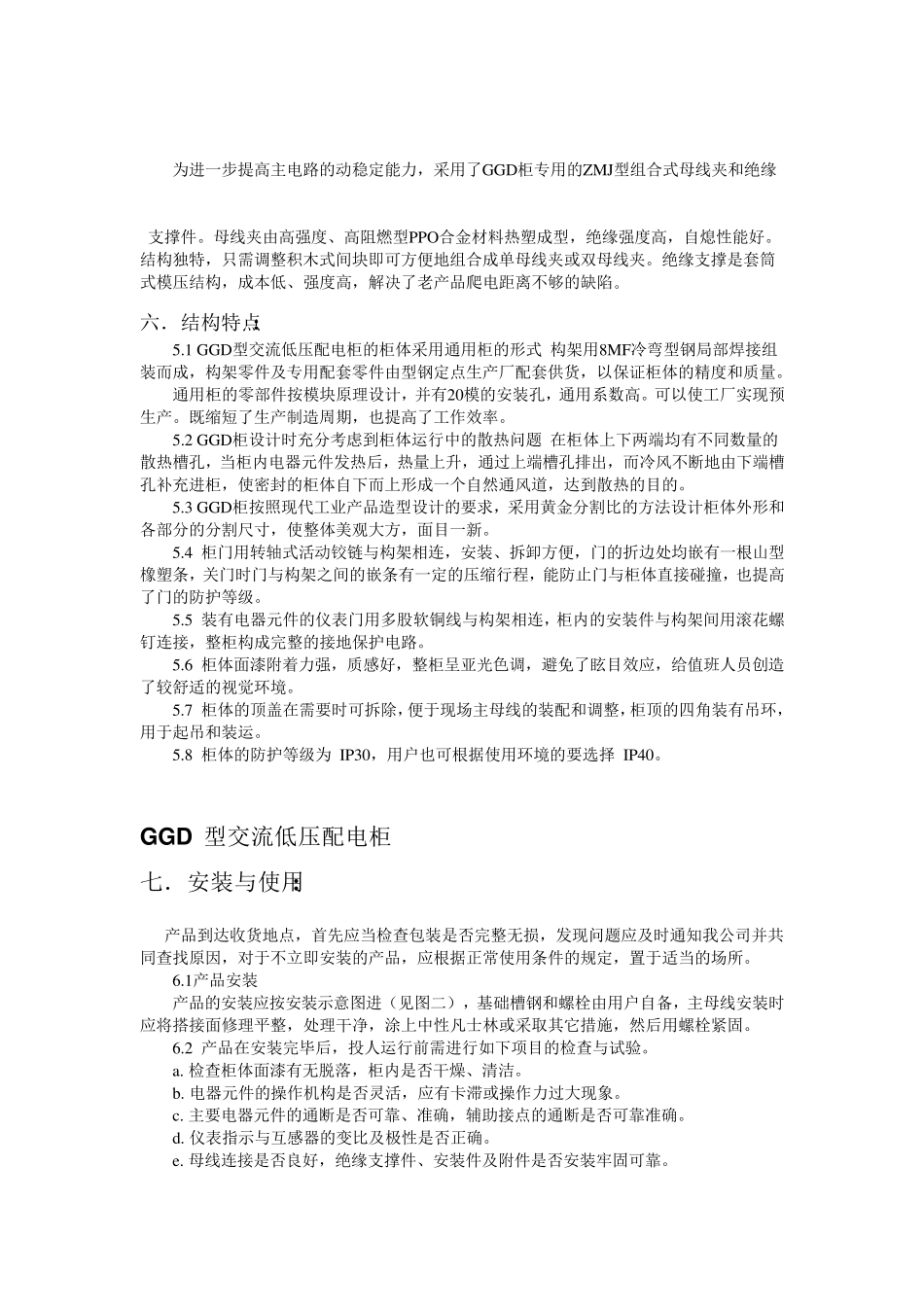

GGD低压开关柜说明书解析_第3页
3/30
GGD 型交流低压配电柜 一、概述: GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,做为动力、照明及配电设备的电能转换,分配与控制之用。 二.用途: GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设的电能转换、分配与控制之用。 GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB725《低压成套开关设备和控制设备》等标准。 三.产品型号及含义: G G D 辅助电路方案代号 主电路方案代号 1 分析能分为 15kA 设计序号 2 分析能分为 30kA 3 分析能分为 50kA 电力用柜 电器元件固定安装固定接线 交流低压配电柜 四.使用条件: 3.1 周围空气温度不高于+40℃、不低于―5℃,24h内的平均温度不得高于+35℃。 3.2 户内安装使用,使用地点的海拔高度不得超过2000m。 3.3 周围空气相对湿度在最高温度为+40℃时不超过50℃,在较低温时允许有较大的相 对湿度,列如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。 3.4 污染等级3。 3.5 设备安装时与垂直面的倾斜度不超过5°。 3.6 设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。 3.7 用户哟普特殊要求时可与制造厂协商解决。 五、电气性能: 4.1 基本电气参数 型号 额定电压 v 额定电压 A 额定短路 开断电流 KA 额定短时 耐受电流 (1s)(kA) 额定峰值 耐受电流 KA GGD1 380 A 1000 15 15 30 B 600 630 C 400 GGD2 380 A 1500 1600 30 30 63 B 1000 C GGD3 380 A 3150 50 50 105 B 2500 C 2000 GGD 型交流低压配电柜 4.2 主电路方案 GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能及控制电 压的变化而派生的方案和规格)。 其中GGD1型 49个方案 123个规格 GGD2型 53个方案 107个规格 GGD3型 27个方案 68个规格 主电路方案是征求了广大设计,使用部门...
