GGD技术规范

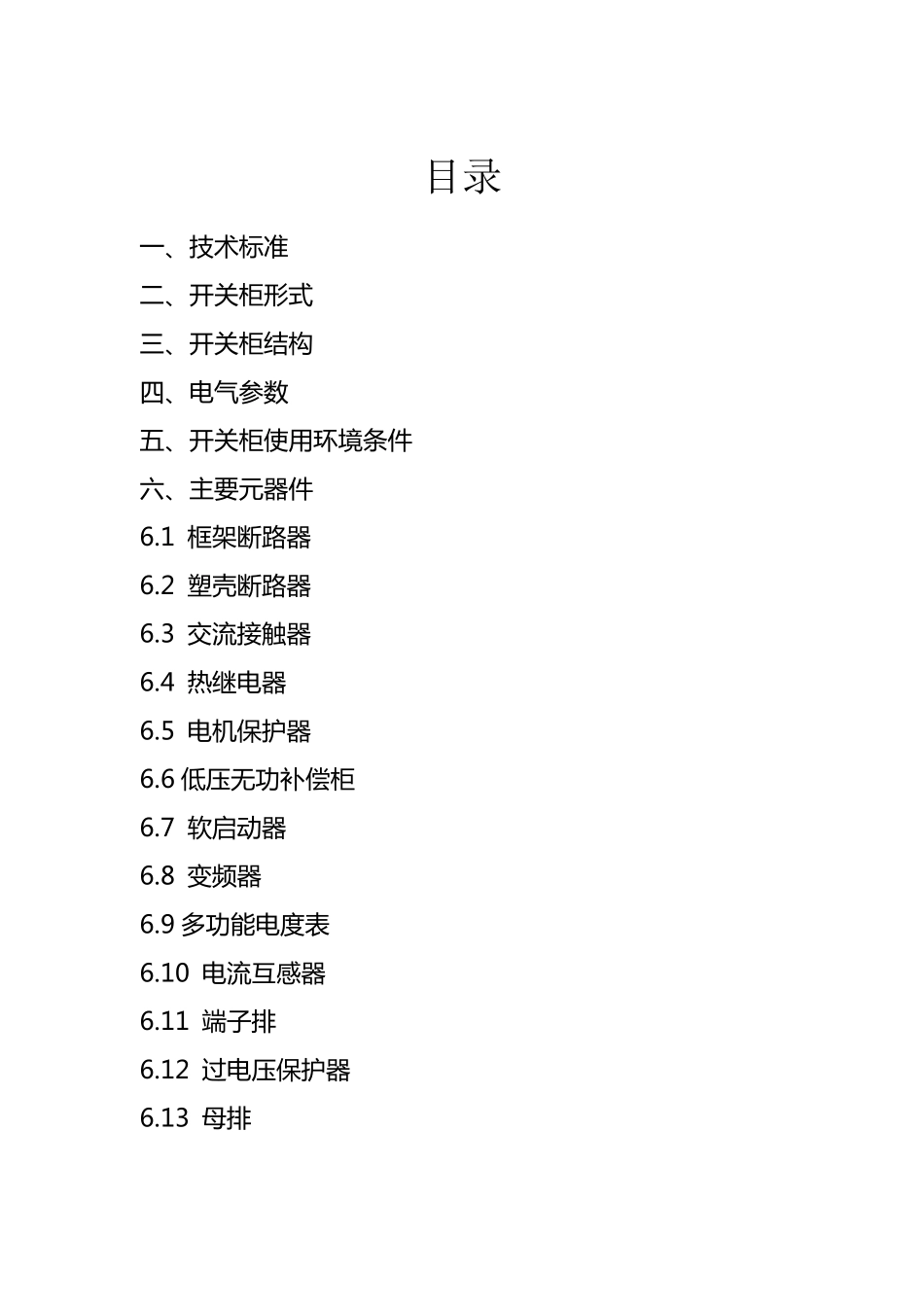

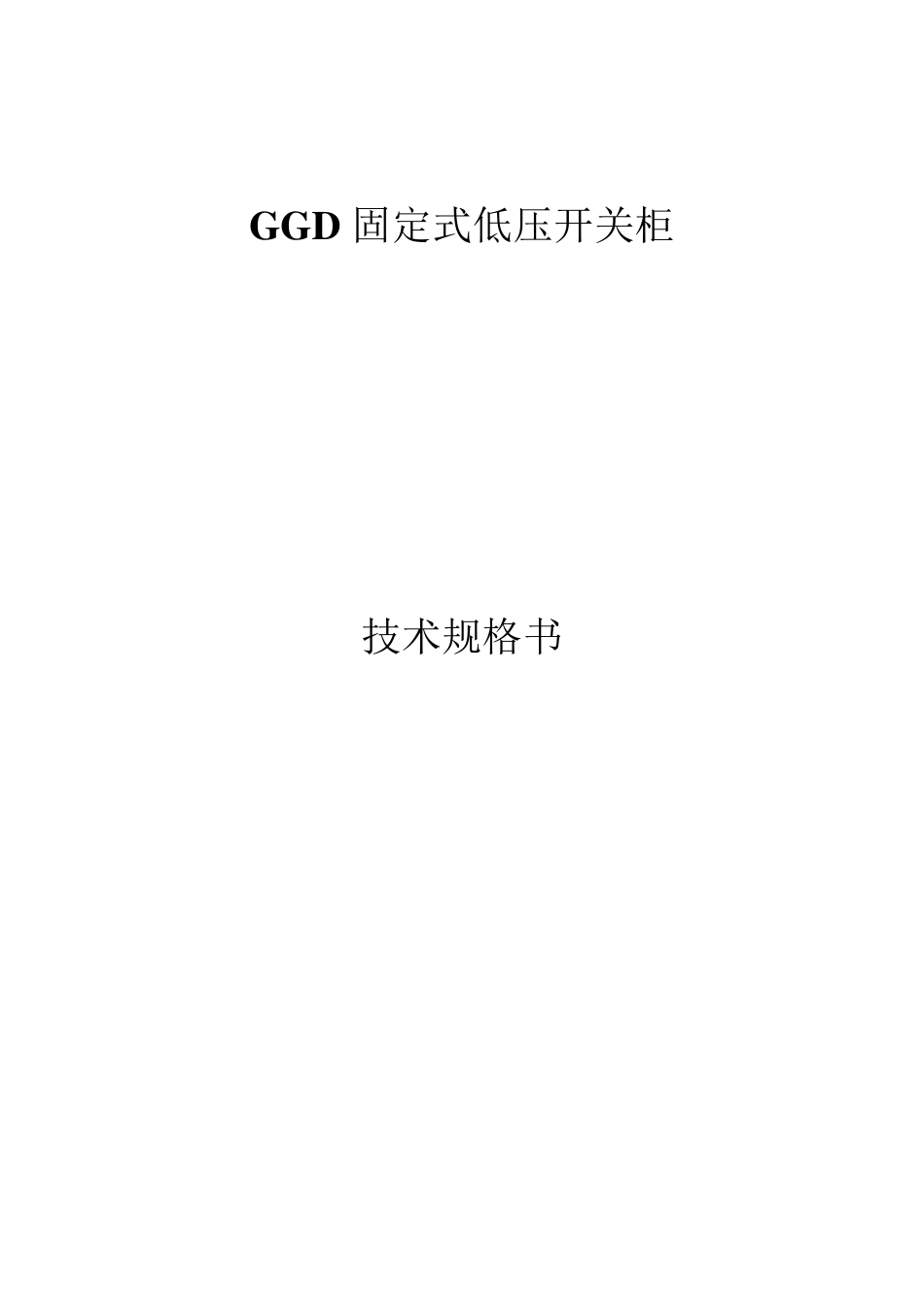

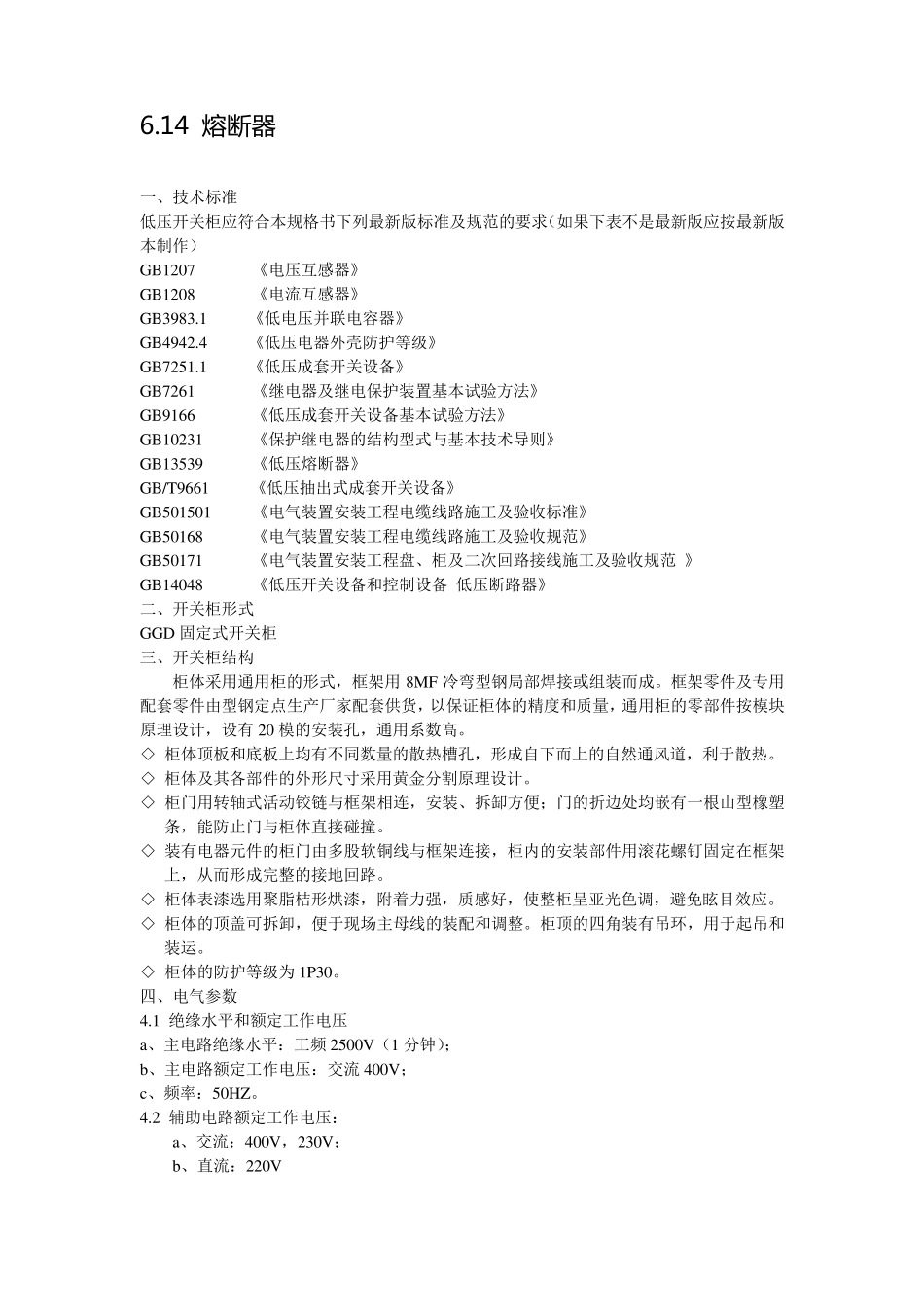

GGD 固定式低压开关柜 技术规格书 目录 一 、技术标准 二、开关柜形式 三、开关柜结构 四、电气参数 五、开关柜使用环境条件 六、主要元器件 6.1 框架断路器 6.2 塑壳断路器 6.3 交流接触器 6.4 热继电器 6.5 电机保护器 6.6 低压无功补偿柜 6.7 软启动器 6.8 变频器 6.9 多功能电度表 6.10 电流互感器 6.11 端子排 6.12 过电压保护器 6.13 母排 6.14 熔 断 器 一、技术标准 低压开关柜应符合本规格书下列最新版标准及规范的要求（如果下表不是最新版应按最新版本制作） GB1207 《电压互感器》 GB1208 《电流互感器》 GB3983.1 《低电压并联电容器》 GB4942.4 《低压电器外壳防护等级》 GB7251.1 《低压成套开关设备》 GB7261 《继电器及继电保护装置基本试验方法》 GB9166 《低压成套开关设备基本试验方法》 GB10231 《保护继电器的结构型式与基本技术导则》 GB13539 《低压熔断器》 GB/T9661 《低压抽出式成套开关设备》 GB501501 《电气装置安装工程电缆线路施工及验收标准》 GB50168 《电气装置安装工程电缆线路施工及验收规范》 GB50171 《电气装置安装工程盘、柜及二次回路接线施工及验收规范 》 GB14048 《低压开关设备和控制设备 低压断路器》 二、开关柜形式 GGD 固定式开关柜 三、开关柜结构 柜体采用通用柜的形式，框架用 8MF 冷弯型钢局部焊接或组装而成。框架零件及专用配套零件由型钢定点生产厂家配套供货，以保证柜体的精度和质量，通用柜的零部件按模块原理设计，设有20 模的安装孔，通用系数高。 ◇ 柜体顶板和底板上均有不同数量的散热槽孔，形成自下而上的自然通风道，利于散热。 ◇ 柜体及其各部件的外形尺寸采用黄金分割原理设计。 ◇ 柜门用转轴式活动铰链与框架相连，安装、拆缷方便；门的折边处均嵌有一根山型橡塑条，能防止门与柜体直接碰撞。 ◇ 装有电器元件的柜门由多股软铜线与框架连接，柜内的安装部件用滚花螺钉固定在框架上，从而形成完整的接地回路。 ◇ 柜体表漆选用聚脂桔形烘漆，附着力强，质感好，使整柜呈亚光色调，避免眩目效应。 ◇ 柜体的顶盖可拆卸，便于现场主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。 ◇ 柜体的防护等级为 1P30。 四、电气参数 4.1 绝缘水平和额定工作电压 a、主电路绝缘水平：工频 2500V（1 分钟）； b、主电路额定工作电压：交流 400V； c、频率：50HZ。...
