GIS专题地图制作

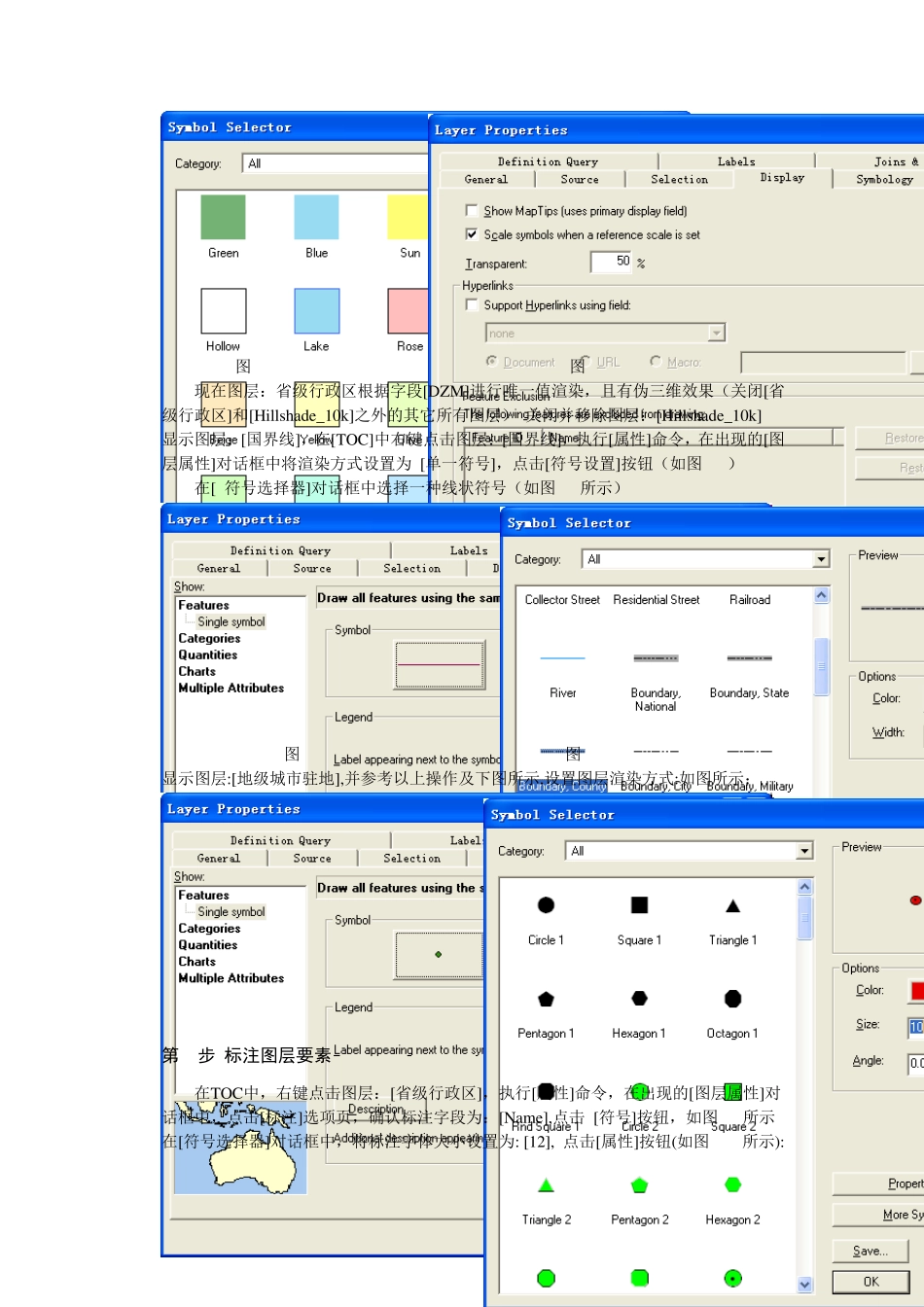

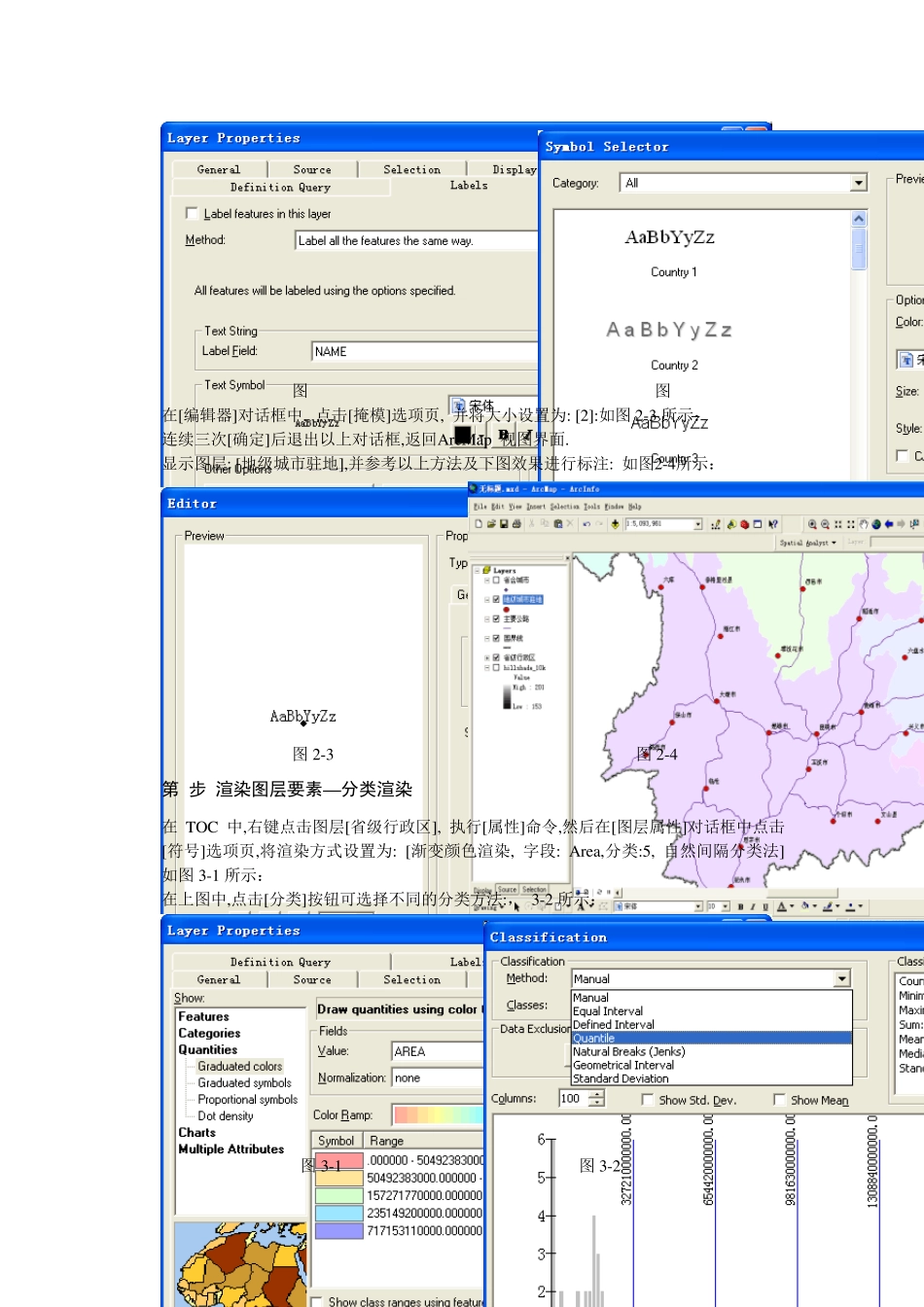

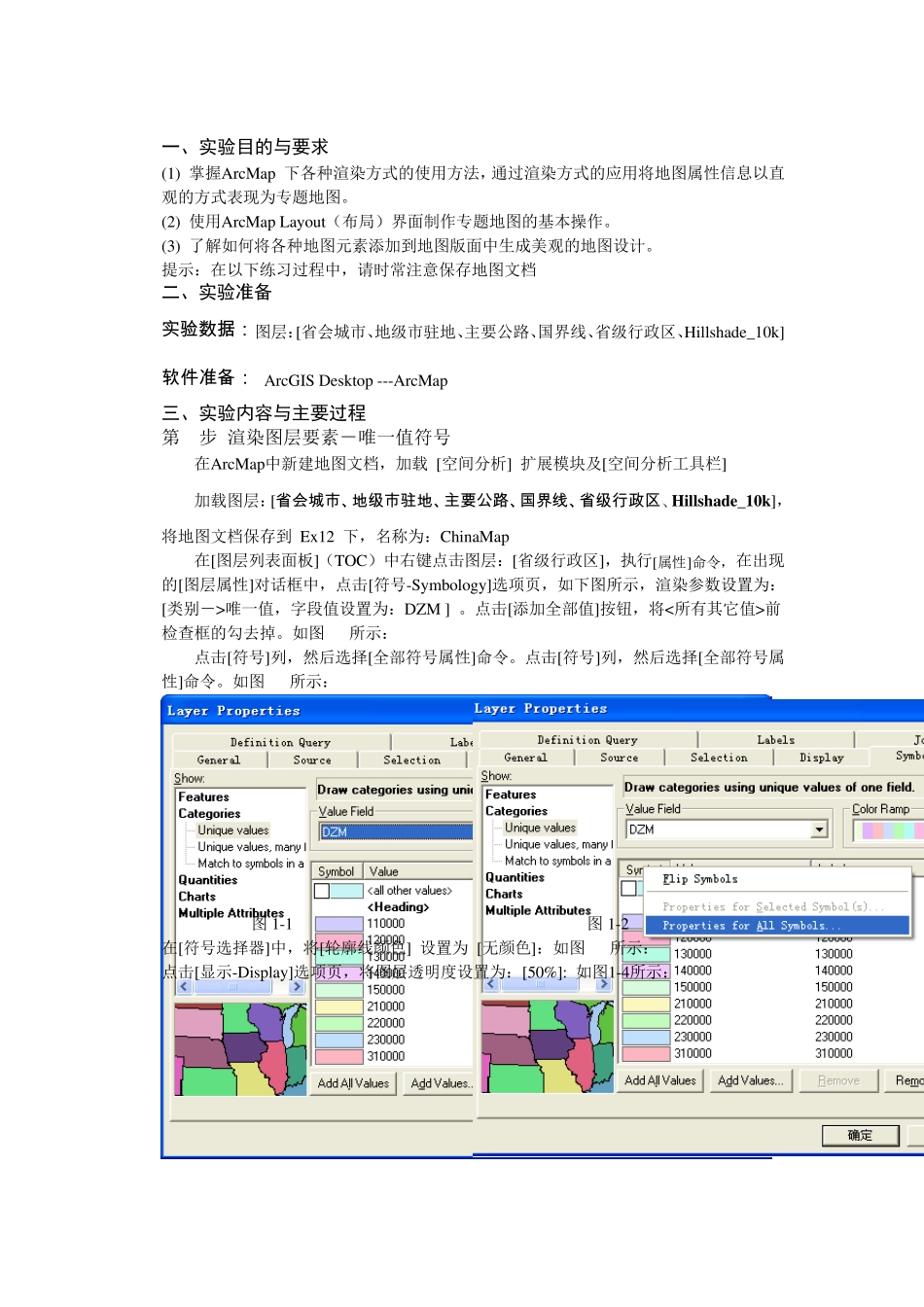

一、实验目的与要求 (1) 掌握ArcMap 下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。 (2) 使用ArcMap Lay ou t（布局）界面制作专题地图的基本操作。 (3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。 提示：在以下练习过程中，请时常注意保存地图文档 二、实验准备 实 验 数 据 ： 图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软 件 准 备 ： ArcGIS Desktop ---ArcMap 三、实验内容与主要过程 第 1步 渲染图层要素－唯一值符号 在ArcMap中新建地图文档，加载 [空间分析] 扩展模块及[空间分析工具栏] 加载图层：[省 会 城 市 、地级市 驻地、主要公路、国界线、省 级行政区、Hillshade_10k]，将地图文档保存到 Ex 12 下，名称为：ChinaMap 在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Sy mbology ]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。如图1-1所示： 点击[符号]列，然后选择[全部符号属性]命令。点击[符号]列，然后选择[全部符号属性]命令。如图1-2所示： 图1-1 图1-2 在[符号选择器]中，将[轮廓线颜色] 设置为 [无颜色]：如图1-3所示： 点击[显示-Display ]选项页，将图层透明度设置为：[50%]: 如图1-4所示： - 1 - 图1-3 图1-4 现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层） 关闭并移除图层：[Hillshade_10k] 显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为 [单一符号]，点击[符号设置]按钮（如图1-5） 在[ 符号选择器]对话框中选择一种线状符号（如图1-6所示） 图1-5 图1-6 显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式:如图所示： 第2步 标注图层要素 在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击 [符号]按钮，如图2-1所示 在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如图2-2所示): - 2 - 图2-...
