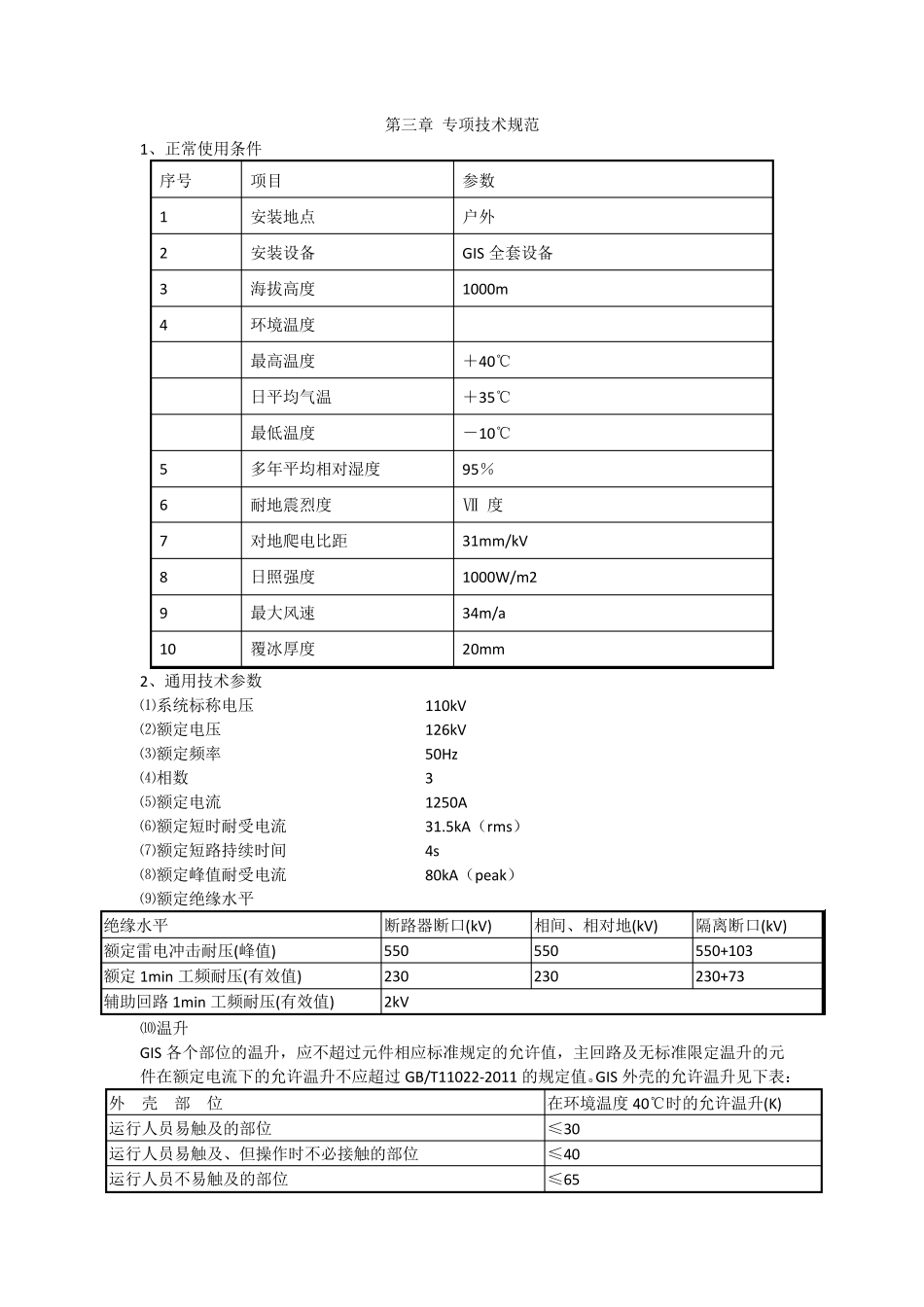

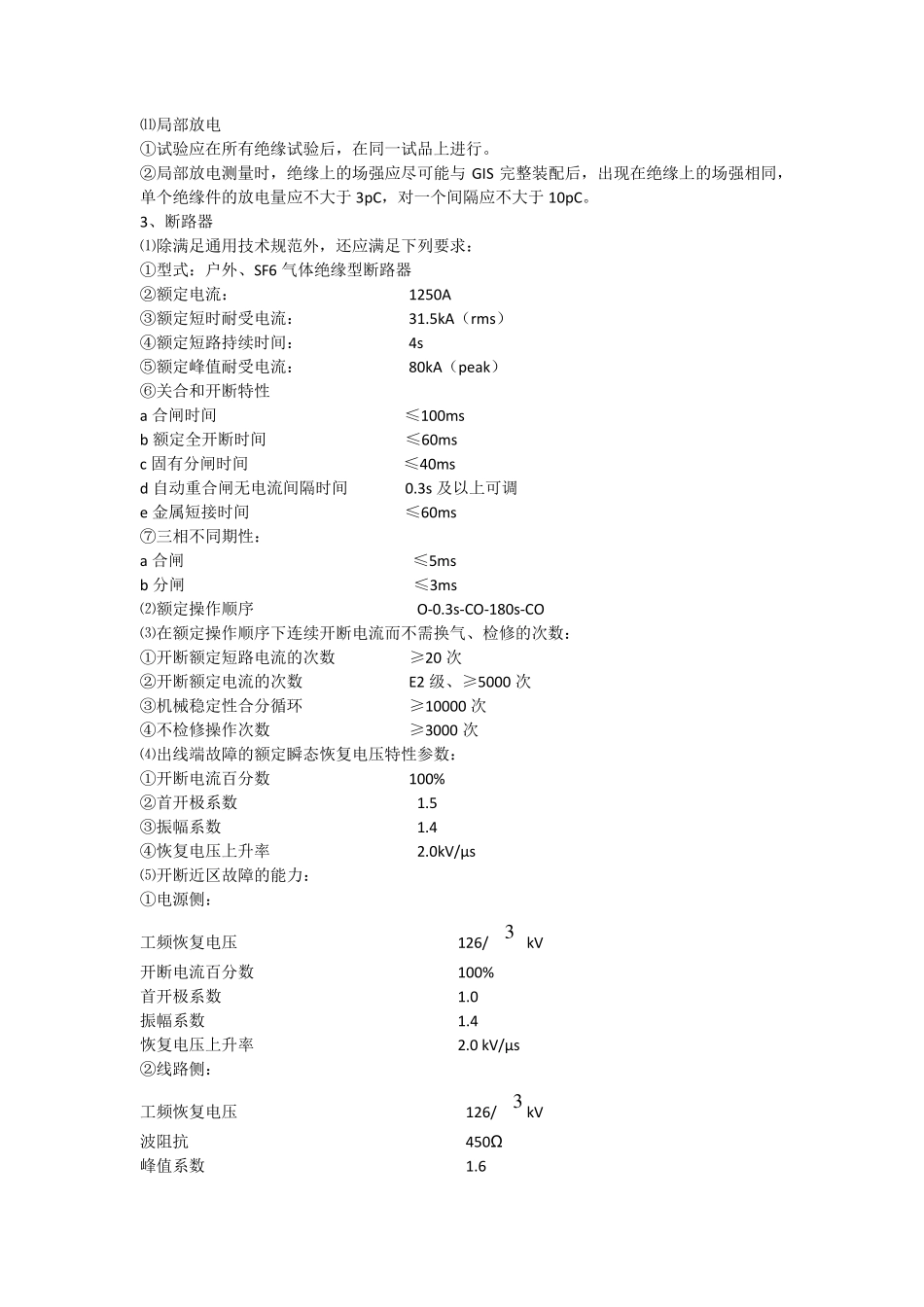

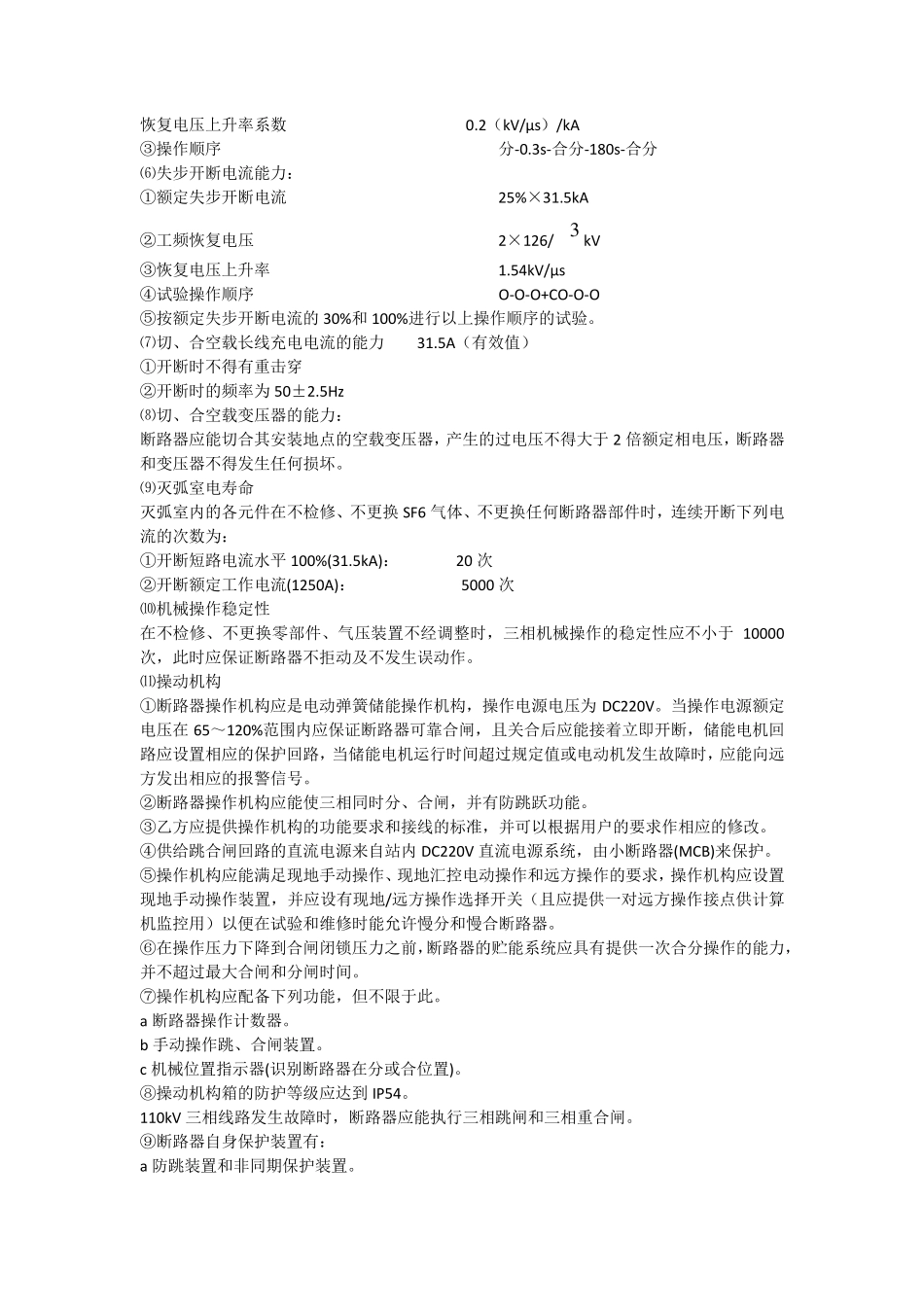

第三章 专项技术规范 1、正常使用条件 序号 项目 参数 1 安装地点 户外 2 安装设备 GIS 全套设备 3 海拔高度 1000m 4 环境温度 最高温度 ＋40℃ 日平均气温 ＋35℃ 最低温度 －10℃ 5 多年平均相对湿度 95％ 6 耐地震烈度 Ⅶ 度 7 对地爬电比距 31mm/kV 8 日照强度 1000W/m2 9 最大风速 34m/a 10 覆冰厚度 20mm 2、通用技术参数 ⑪系统标称电压 110kV ⑫额定电压 126kV ⑬额定频率 50Hz ⑭相数 3 ⑮额定电流 1250A ⑯额定短时耐受电流 31.5kA（rms） ⑰额定短路持续时间 4s ⑱额定峰值耐受电流 80kA（peak） ⑲额定绝缘水平 绝缘水平 断路器断口(kV) 相间、相对地(kV) 隔离断口(kV) 额定雷电冲击耐压(峰值) 550 550 550+103 额定 1min 工频耐压(有效值) 230 230 230+73 辅助回路 1min 工频耐压(有效值) 2kV ⑳温升 GIS 各个部位的温升，应不超过元件相应标准规定的允许值，主回路及无标准限定温升的元件在额定电流下的允许温升不应超过 GB/T11022-2011 的规定值。GIS 外壳的允许温升见下表： 外 壳 部 位 在环境温度40℃时的允许温升(K) 运行人员易触及的部位 ≤30 运行人员易触及、但操作时不必接触的部位 ≤40 运行人员不易触及的部位 ≤65 ⑴局部放电 ①试验应在所有绝缘试验后，在同一试品上进行。 ②局部放电测量时，绝缘上的场强应尽可能与GIS 完整装配后，出现在绝缘上的场强相同，单个绝缘件的放电量应不大于3pC，对一个间隔应不大于10pC。 3、断路器 ⑪除满足通用技术规范外，还应满足下列要求： ①型式：户外、SF6 气体绝缘型断路器 ②额定电流： 1250A ③额定短时耐受电流： 31.5kA（rms） ④额定短路持续时间： 4s ⑤额定峰值耐受电流： 80kA（peak） ⑥关合和开断特性 a 合闸时间 ≤100ms b 额定全开断时间 ≤60ms c 固有分闸时间 ≤40ms d 自动重合闸无电流间隔时间 0.3s 及以上可调 e 金属短接时间 ≤60ms ⑦三相不同期性： a 合闸 ≤5ms b 分闸 ≤3ms ⑫额定操作顺序 O-0.3s-CO-180s-CO ⑬在额定操作顺序下连续开断电流而不需换气、检修的次数： ①开断额定短路电流的次数 ≥20 次 ②开断额定电流的次数 E2 级、≥5000 次 ③机械稳定性合分循环 ≥10000 次 ④不检修操作次数 ≥3000 次 ⑭出线端故障的额定瞬态恢复电压特性参数： ①开断电流百分数 100% ②首开极系...
