GIS设备现场安装作业指导书

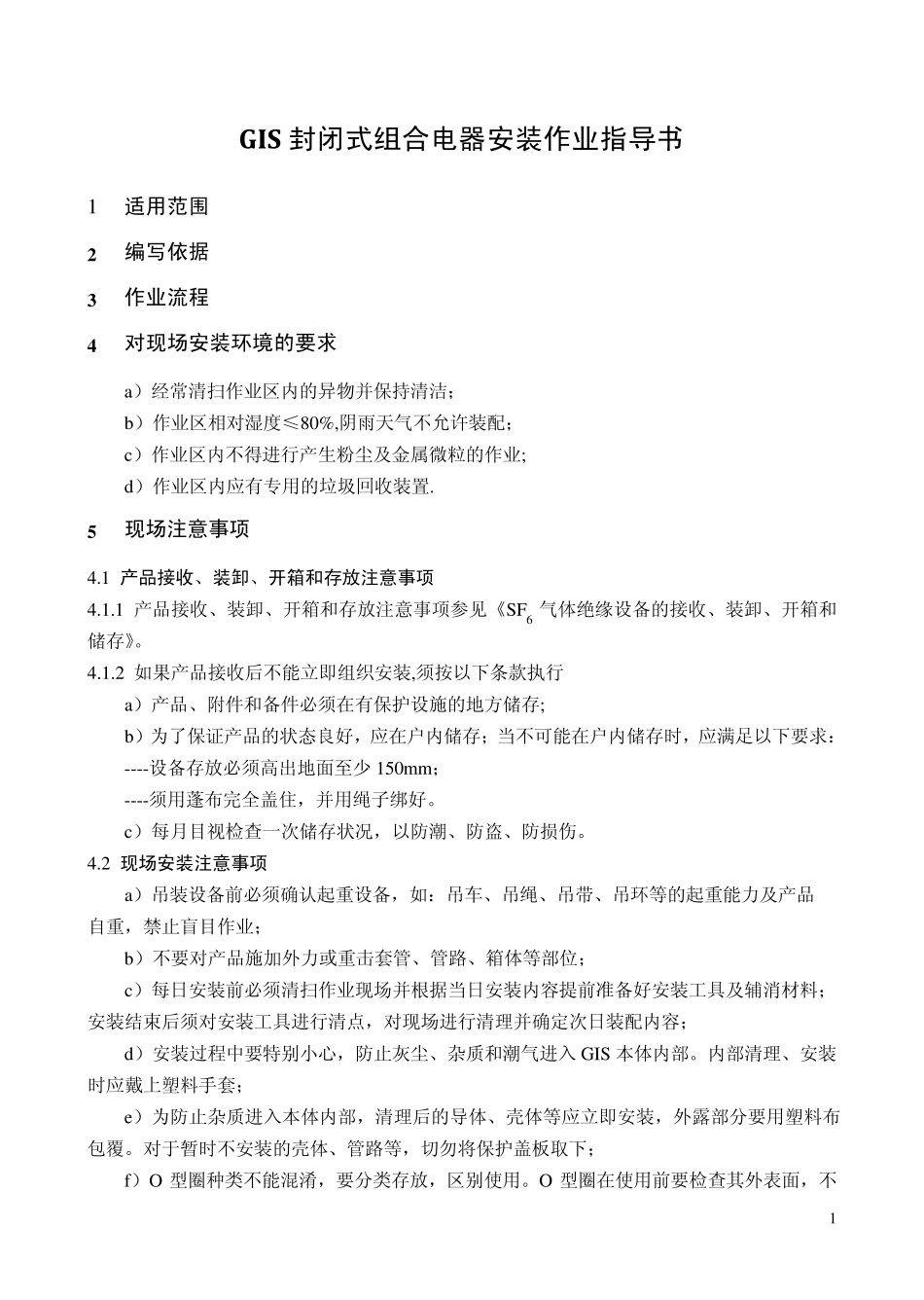

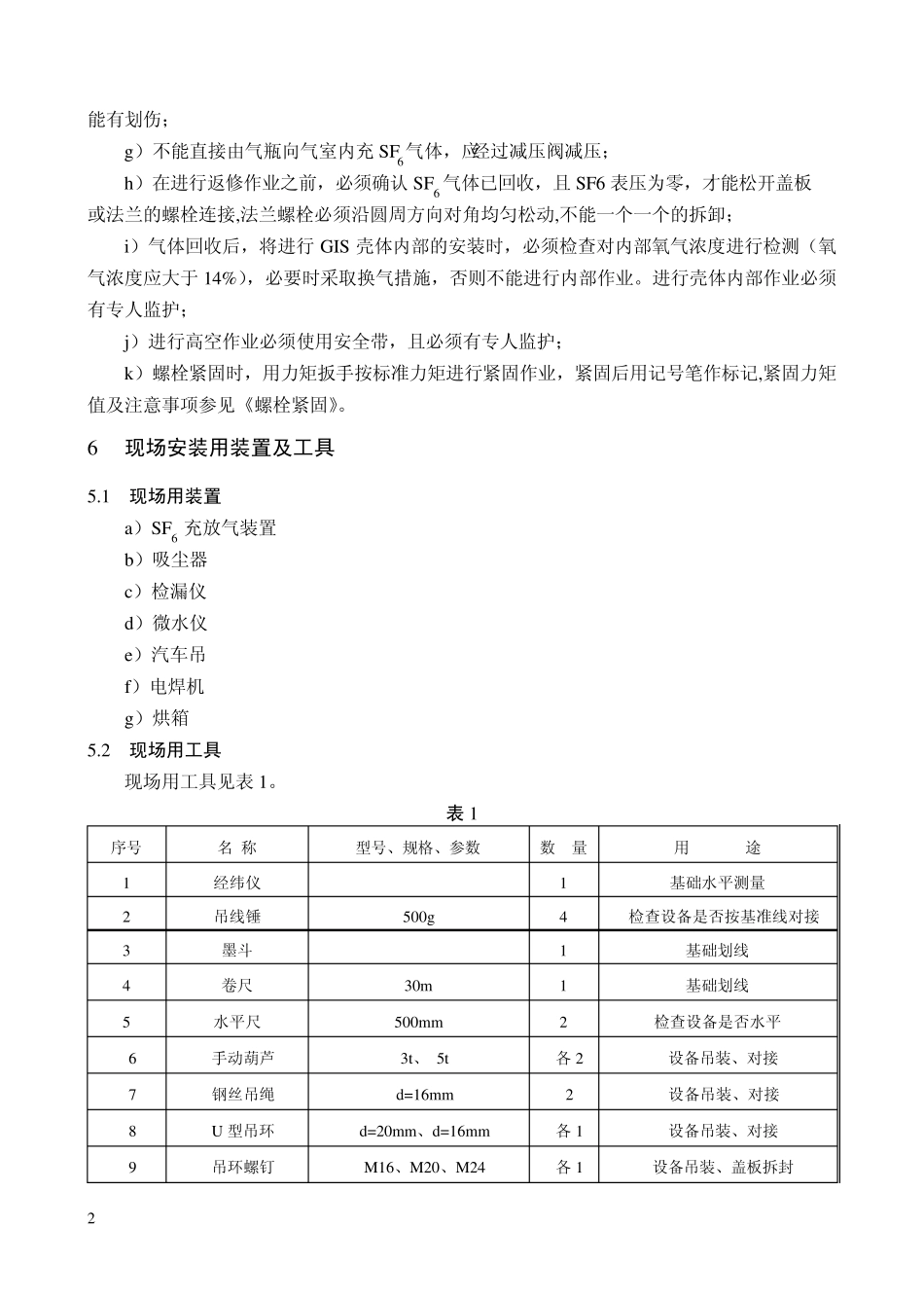

1 GIS 封闭式组合电器安装作业指导书 1 适用范围 2 编写依据 3 作业流程 4 对现场安装环境的要求 a）经常清扫作业区内的异物并保持清洁； b）作业区相对湿度≤80%,阴雨天气不允许装配； c）作业区内不得进行产生粉尘及金属微粒的作业; d）作业区内应有专用的垃圾回收装置. 5 现场注意事项 4.1 产品接收、装卸、开箱和存放注意事项 4.1.1 产品接收、装卸、开箱和存放注意事项参见《SF6 气体绝缘设备的接收、装卸、开箱和储存》。 4.1.2 如果产品接收后不能立即组织安装,须按以下条款执行 a）产品、附件和备件必须在有保护设施的地方储存; b）为了保证产品的状态良好，应在户内储存；当不可能在户内储存时，应满足以下要求： ----设备存放必须高出地面至少 150m m ； ----须用蓬布完全盖住，并用绳子绑好。 c）每月目视检查一次储存状况，以防潮、防盗、防损伤。 4.2 现场安装注意事项 a）吊装设备前必须确认起重设备，如：吊车、吊绳、吊带、吊环等的起重能力及产品自重，禁止盲目作业； b）不要对产品施加外力或重击套管、管路、箱体等部位； c）每日安装前必须清扫作业现场并根据当日安装内容提前准备好安装工具及辅消材料；安装结束后须对安装工具进行清点，对现场进行清理并确定次日装配内容； d）安装过程中要特别小心，防止灰尘、杂质和潮气进入 GIS 本体内部。内部清理、安装时应戴上塑料手套； e）为防止杂质进入本体内部，清理后的导体、壳体等应立即安装，外露部分要用塑料布包覆。对于暂时不安装的壳体、管路等，切勿将保护盖板取下； f）O 型圈种类不能混淆，要分类存放，区别使用。O 型圈在使用前要检查其外表面，不 2 能有划伤； g）不能直接由气瓶向气室内充 SF6气体，应经过减压阀减压； h）在进行返修作业之前，必须确认 SF6 气体已回收，且 SF6 表压为零，才能松开盖板或法兰的螺栓连接,法兰螺栓必须沿圆周方向对角均匀松动,不能一个一个的拆卸； i）气体回收后，将进行 GIS 壳体内部的安装时，必须检查对内部氧气浓度进行检测（氧气浓度应大于 14%），必要时采取换气措施，否则不能进行内部作业。进行壳体内部作业必须有专人监护； j）进行高空作业必须使用安全带，且必须有专人监护； k）螺栓紧固时，用力矩扳手按标准力矩进行紧固作业，紧固后用记号笔作标记,紧固力矩值及注意事项参见《螺栓紧固》。 6 现场安装用装置及工具 5.1 现场用装置 a）SF6 充放气装...
