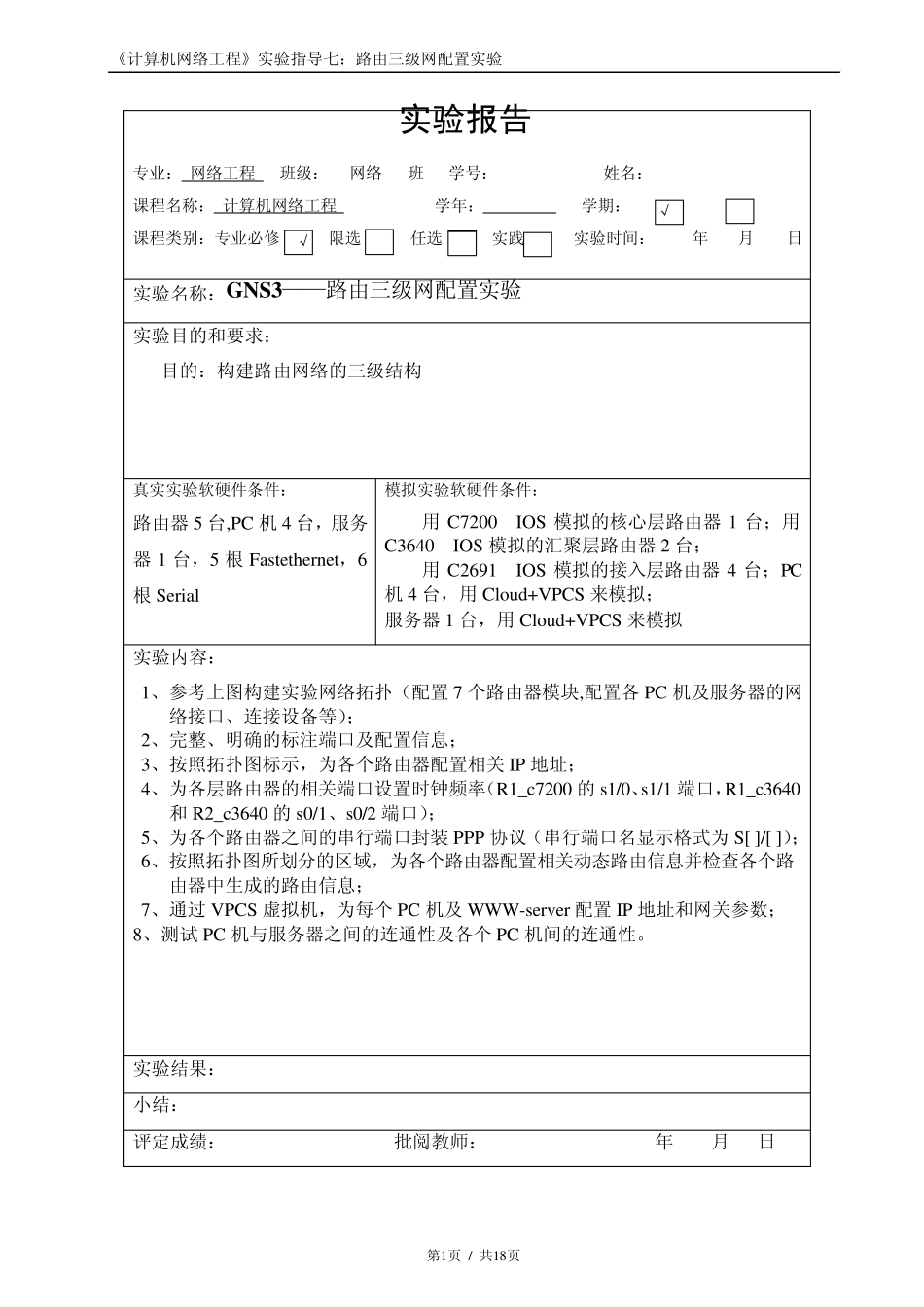

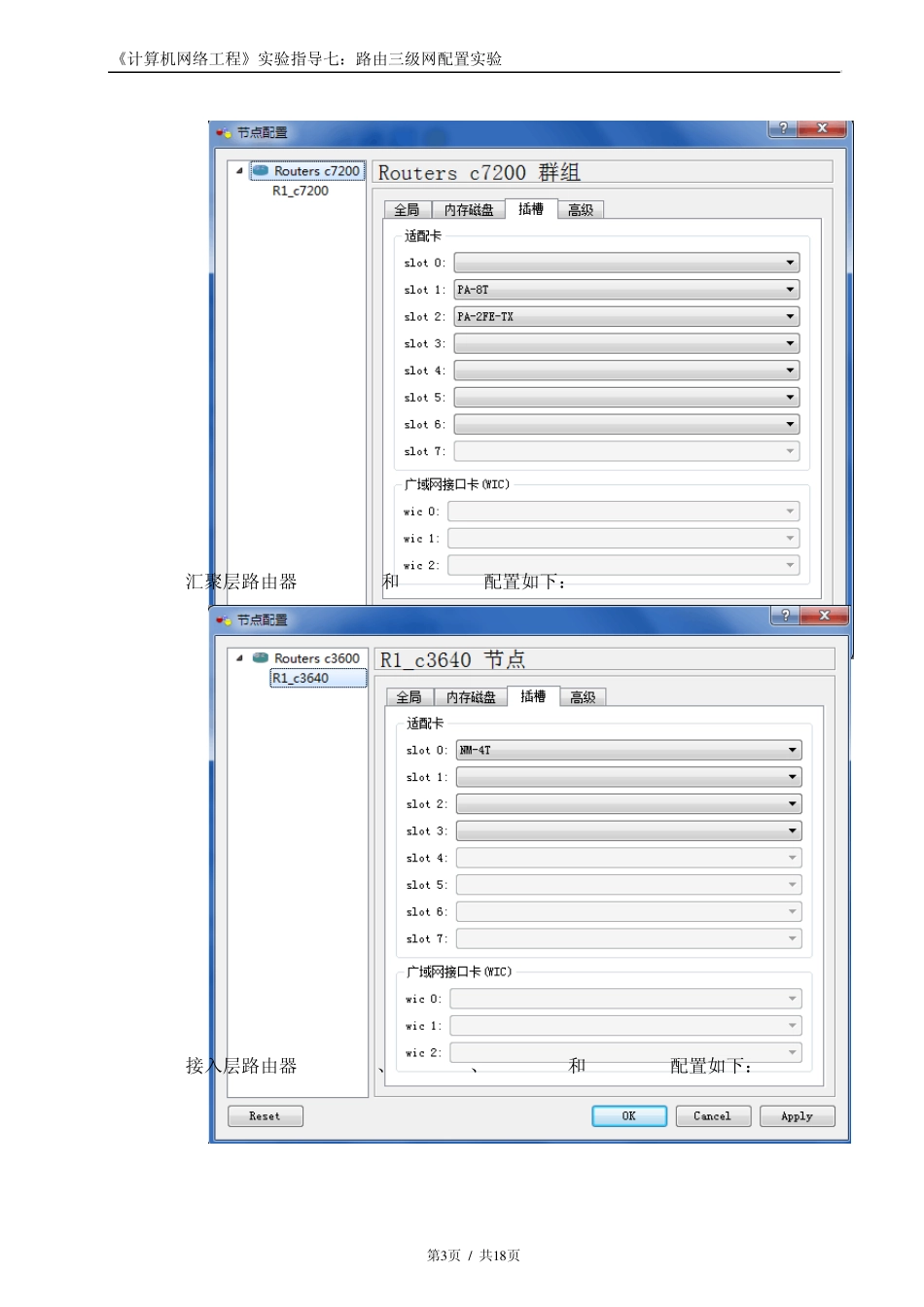

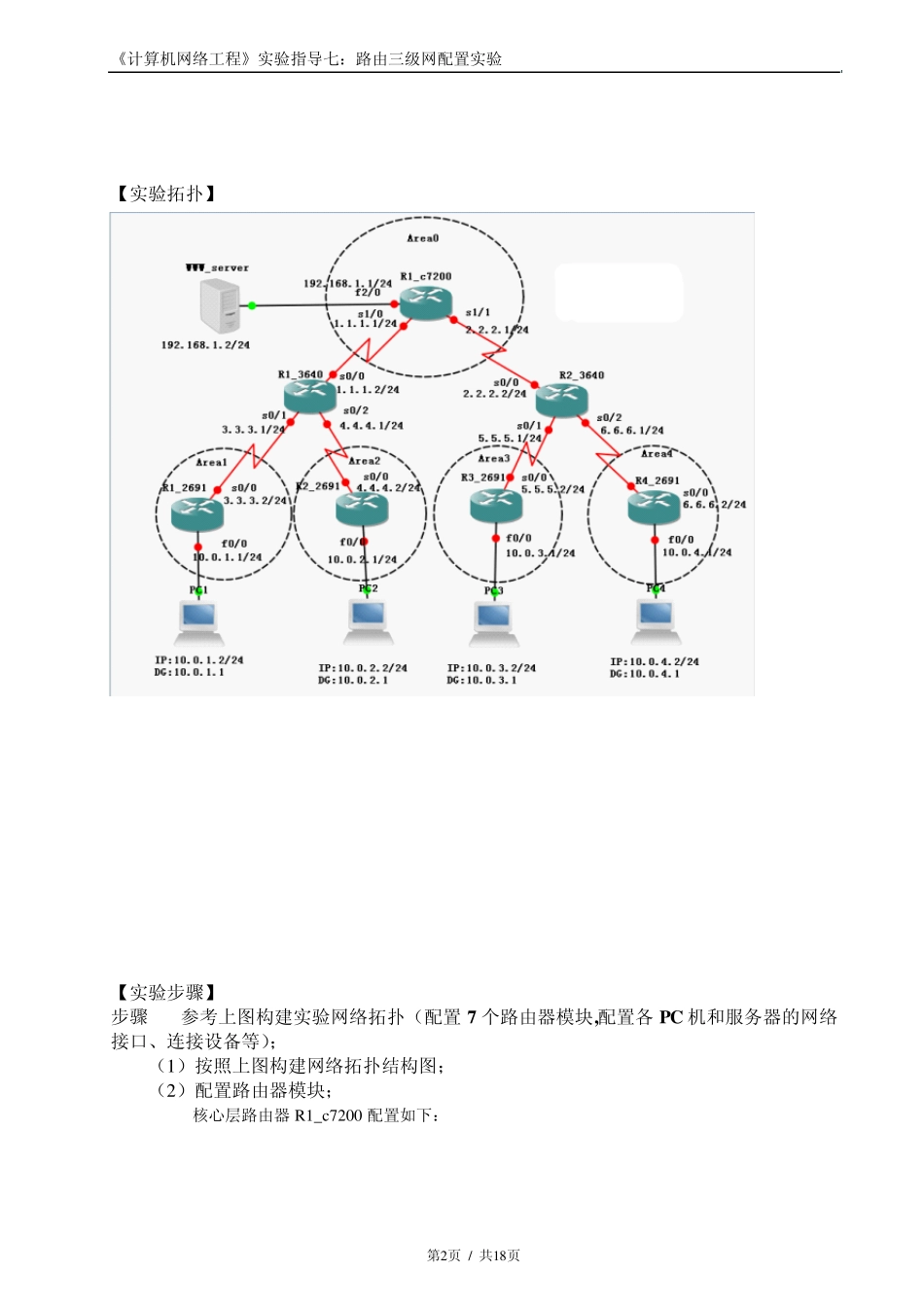

《计算机网络工程》实验指导七：路由三级网配置实验 第1页 / 共18页 实验报告 专业： 网络工程 班级：XX网络XX班 学号：XXXXXXXXXXX 姓名：XXXXXX 课程名称： 计算机网络工程 学年：XXXXXXXXX 学期：1 / 2 课程类别：专业必修 限选 任选 实践 实验时间：XXXX年 XX月 XX 日 实验名称：GNS3——路由三级网配置实验 实验目的和要求： 目的：构建路由网络的三级结构 真实实验软硬件条件： 路由器 5 台,PC 机4 台，服务器 1 台，5 根 Fastethernet，6根 Serial 模拟实验软硬件条件： 用 C7200 IOS 模拟的核心层路由器 1 台；用C3640 IOS 模拟的汇聚层路由器 2 台； 用 C2691 IOS 模拟的接入层路由器 4 台；PC机4 台，用 Clou d+VPCS 来模拟； 服务器 1 台，用 Clou d+VPCS 来模拟 实验内容： 1、参考上图构建实验网络拓扑（配置7 个路由器模块,配置各 PC 机及服务器的网络接口、连接设备等）； 2、完整、明确的标注端口及配置信息； 3、按照拓扑图标示，为各个路由器配置相关 IP 地址； 4、为各层路由器的相关端口设置时钟频率（R1_c7200 的 s1/0、s1/1 端口，R1_c3640和 R2_c3640 的 s0/1、s0/2 端口）； 5、为各个路由器之间的串行端口封装 PPP 协议（串行端口名显示格式为 S[ ]/[ ]）； 6、按照拓扑图所划分的区域，为各个路由器配置相关动态路由信息并检查各个路由器中生成的路由信息； 7、通过 VPCS 虚拟机，为每个 PC 机及 WWW-serv er 配置IP 地址和网关参数； 8、测试 PC 机与服务器之间的连通性及各个 PC 机间的连通性。 实验结果： 小结： 评定成绩： 批阅教师： 年 月 日 √ √ 《计算机网络工程》实验指导七：路由三级网配置实验 第2页 / 共18页 【实验拓扑】 【实验步骤】 步骤1. 参考上图构建实验网络拓扑（配置7 个路由器模块,配置各PC 机和服务器的网络接口、连接设备等）； （1）按照上图构建网络拓扑结构图； （2）配置路由器模块； 核心层路由器R1_c7200 配置如下： 《计算机网络工程》实验指导七：路由三级网配置实验 第3 页 / 共1 8 页 汇聚层路由器R1_c3640和R2_c3640配置如下： 接入层路由器R1_c2691、R2_c2691、R3_c2691和R4_c2691配置如下： 《计算机网络工程》实验指导七：路由三级网配置实验 第4页 / 共18页 （3）配置各PC 机的网络接口，右键点击PC1 图标，选中“配置”→...
