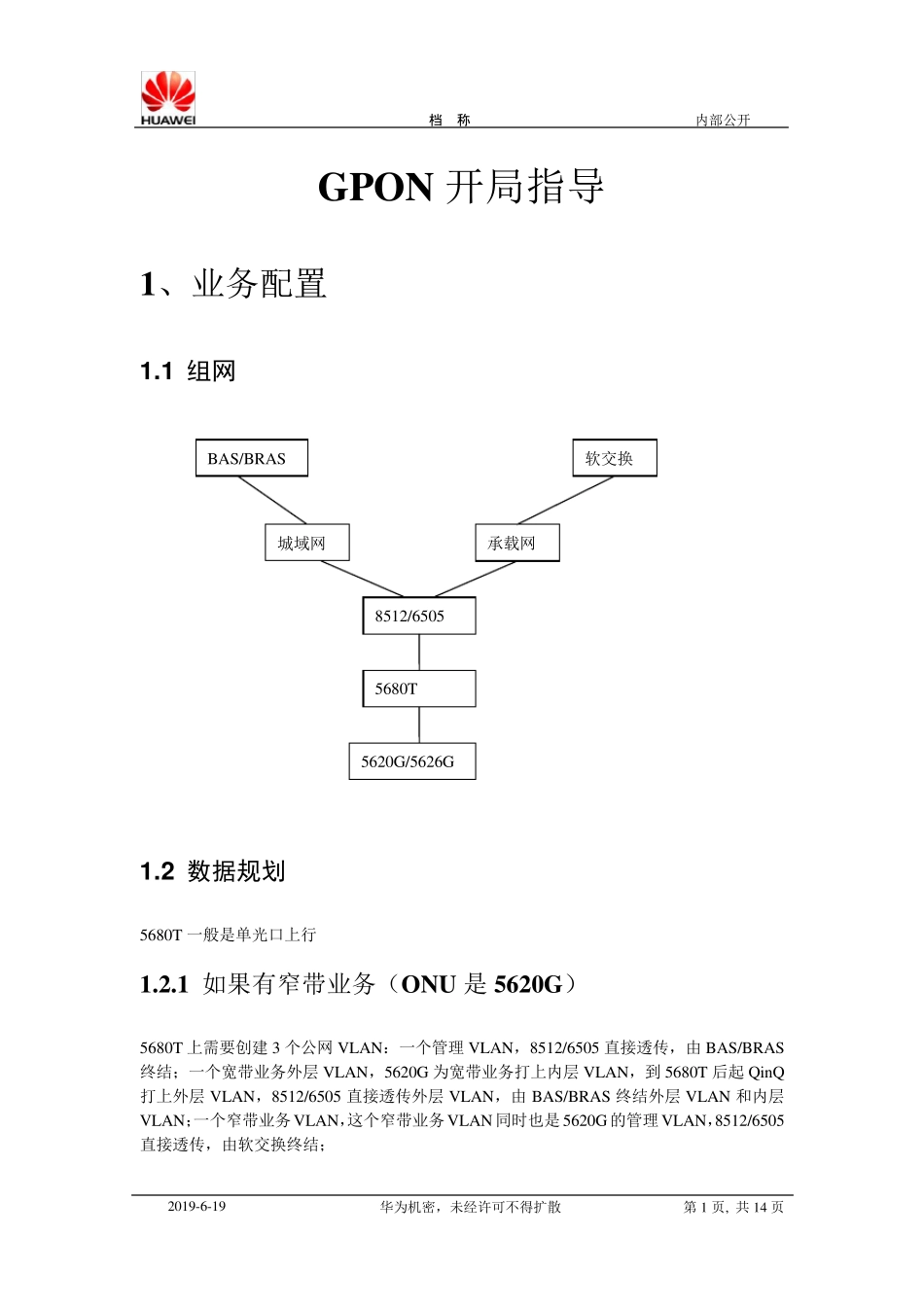

文档名称 内部公开 2019-6-19 华为机密，未经许可不得扩散 第1 页, 共14 页 GPON 开局指导 1、业务配置 1 .1 组网 1 .2 数据规划 5680T 一般是单光口上行 1.2.1 如果有窄带业务（ONU 是 5620G） 5680T 上需要创建 3 个公网 VLAN：一个管理 VLAN，8512/6505 直接透传，由 BAS/BRAS终结；一个宽带业务外层 VLAN，5620G 为宽带业务打上内层 VLAN，到 5680T 后起 Qin Q打上外层 VLAN，8512/6505 直接透传外层 VLAN，由 BAS/BRAS 终结外层 VLAN 和内层VLAN；一个窄带业务VLAN，这个窄带业务VLAN 同时也是 5620G 的管理VLAN，8512/6505直接透传，由软交换终结； BAS/BRAS 软交换 8512/6505 5680T 5620G/5626G 城域网 承载网 文档名称 内部公开 2019-6-19 华为机密，未经许可不得扩散 第 2 页, 共 14 页 1.2.2 如果没有窄带业务（ONU 是 5626E） 5680T 上需要创建 2 个公网 VLAN：一个管理 VLAN，8512/6505 直接透传，由 BAS/BRAS终结；一个宽带业务外层 VLAN，5620G 为宽带业务打上内层 VLAN，到 5680T 后起 Qin Q打上外层 VLAN，8512/6505 直接透传外层 VLAN，由 BAS/BRAS 终结外层 VLAN 和内层VLAN； //以上为 5680T 主流数据规划 1.3 GPON 配置的一些概念 DBA（动态带宽分配）：控制每个 ONU上行时的带宽，5680T上有缺省的 DBA模板，DBA是为ONU上行时动态分配带宽，是个上行的概念，在下行中没有 DBA的概念； T-CONT：ONT上的物理资源，只有绑定了 DBA模板后，才能够用于承载业务，绑定成功后，T-CONT可以依据 DBA模板中的不同配置，提供灵活的动态带宽分配方案； GEM Port：在配置 GPON接入业务前，必需首先使用此命令增加业务传输通道，即 GEM Port，增加成功后，先使用 ont gemport bind命令与 ONT的 T-CONT绑定，再使用 ont gemport mapping命令建立起与用户业务流的映射关系后，才可以用来承载业务。 下图是上述概念在整个 GPON系统中的位置： OOGEM PortGEM PortONU-T-CONT Port-GDNUNUONUT-CONTGEM PortT-CONTGEM PortGEM PortT-CONTT-CONTGEM PortGEM PortGEM PortIDIDIDPONMACBAGPBC123OLT5620G 下表是上述概念的一些范围，配置的时候需要注意： 类型 理论值范围 目前可配置范围 范围 支持能力 tcontid 0-7 (PON下支持 256) 1-6 0：OMCI 7：TDM 一个 ONU上不能重复 理论 1个 tcont支持...
