GPS控制测量技术设计书

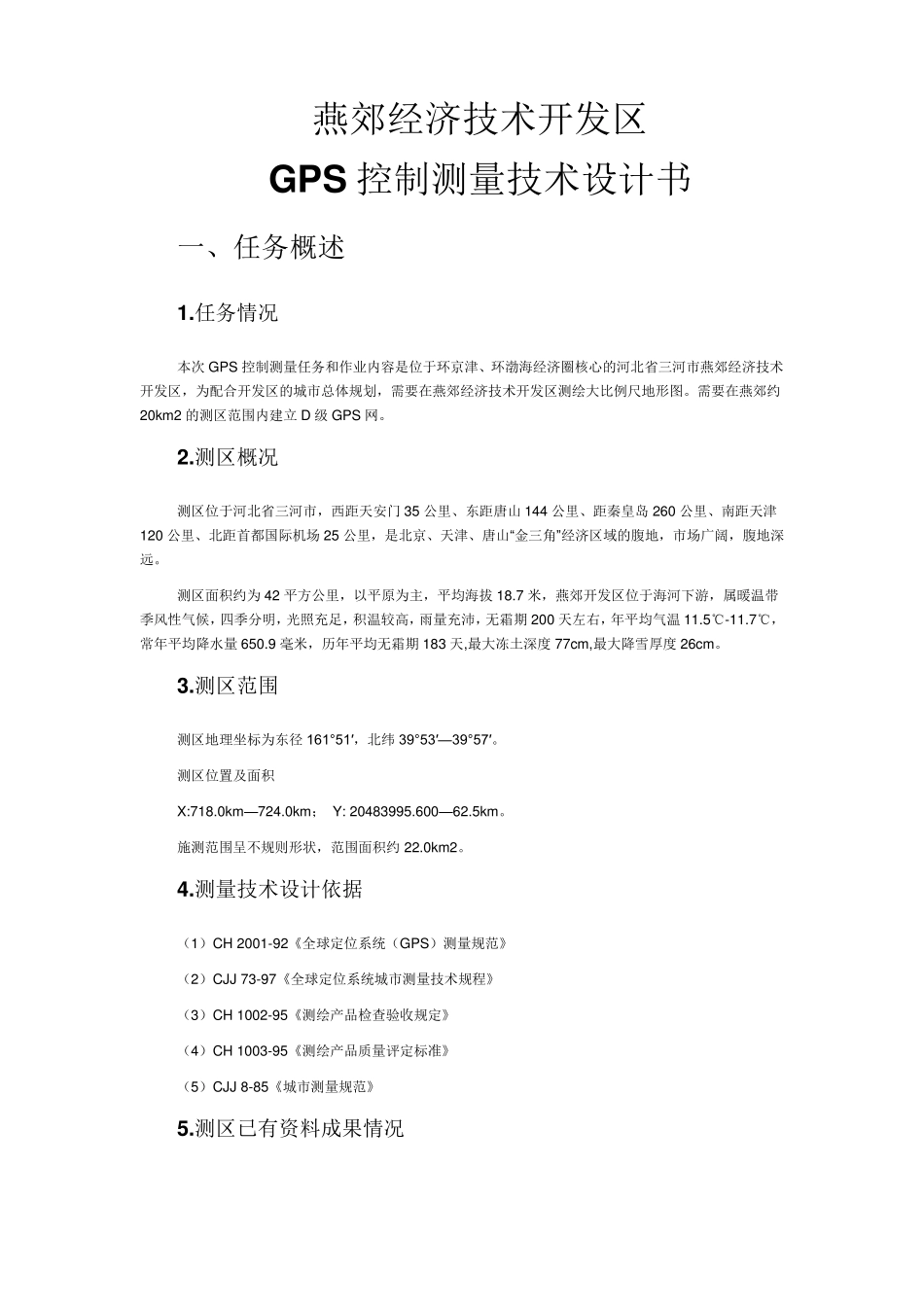

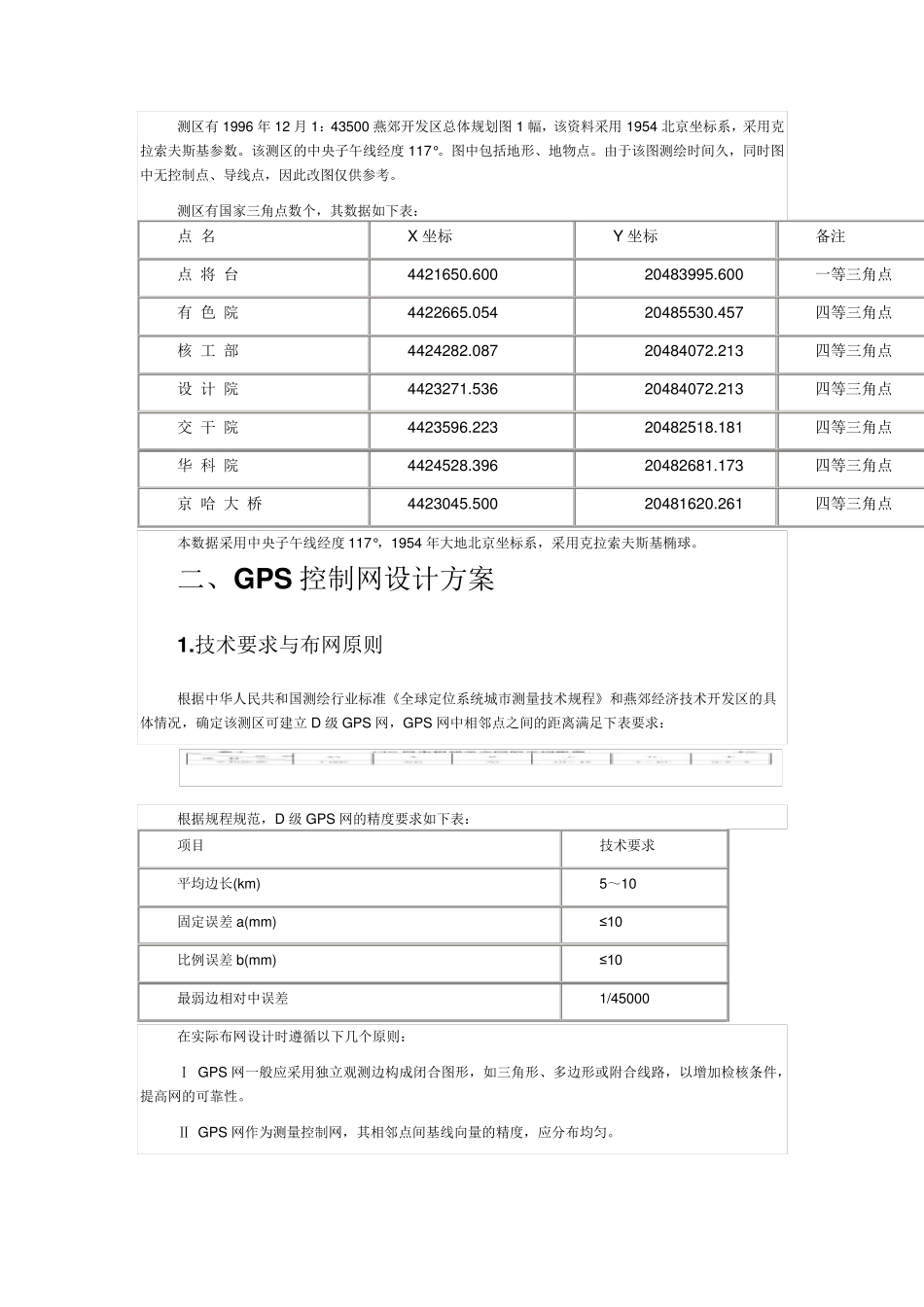

燕郊经济技术开发区 GPS控制测量技术设计书 一、任务概述 1.任务情况 本次 GPS 控制测量任务和作业内容是位于环京津、环渤海经济圈核心的河北省三河市燕郊经济技术开发区，为配合开发区的城市总体规划，需要在燕郊经济技术开发区测绘大比例尺地形图。需要在燕郊约20km 2 的测区范围内建立 D 级 GPS 网。 2.测区概况 测区位于河北省三河市，西距天安门 35 公里、东距唐山 144 公里、距秦皇岛 260 公里、南距天津120 公里、北距首都国际机场 25 公里，是北京、天津、唐山“金三角”经济区域的腹地，市场广阔，腹地深远。 测区面积约为 42 平方公里，以平原为主，平均海拔 18.7 米，燕郊开发区位于海河下游，属暖温带季风性气候，四季分明，光照充足，积温较高，雨量充沛，无霜期200 天左右，年平均气温 11.5℃-11.7℃，常年平均降水量 650.9 毫米，历年平均无霜期183 天,最大冻土深度 77cm ,最大降雪厚度 26cm 。 3.测区范围 测区地理坐标为东径 161°51′，北纬 39°53′—39°57′。 测区位置及面积 X:718.0km — 724.0km ； Y: 20483995.600—62.5km 。 施测范围呈不规则形状，范围面积约 22.0km 2。 4.测量技术设计依据 （1）CH 2001-92《全球定位系统（GPS）测量规范》 （2）CJJ 73-97《全球定位系统城市测量技术规程》 （3）CH 1002-95《测绘产品检查验收规定》 （4）CH 1003-95《测绘产品质量评定标准》 （5）CJJ 8-85《城市测量规范》 5.测区已有资料成果情况 测区有 1996 年 12 月 1：43500 燕郊开发区总体规划图 1 幅，该资料采用 1954 北京坐标系，采用克拉索夫斯基参数。该测区的中央子午线经度 117°。图中包括地形、地物点。由于该图测绘时间久，同时图中无控制点、导线点，因此改图仅供参考。 测区有国家三角点数个，其数据如下表： 点 名 X 坐标 Y 坐标 备注 点 将 台 4421650.600 20483995.600 一等三角点 有 色 院 4422665.054 20485530.457 四等三角点 核 工 部 4424282.087 20484072.213 四等三角点 设 计 院 4423271.536 20484072.213 四等三角点 交 干 院 4423596.223 20482518.181 四等三角点 华 科 院 4424528.396 20482681.173 四等三角点 京 哈 大 桥 4423045.500 20481620.261 四等三角点 本数据采用中央子午线经度 117°，1954 年大地北京坐标系，采用克拉索夫斯基椭球。 二、GPS...
