GQY大屏拼接方案

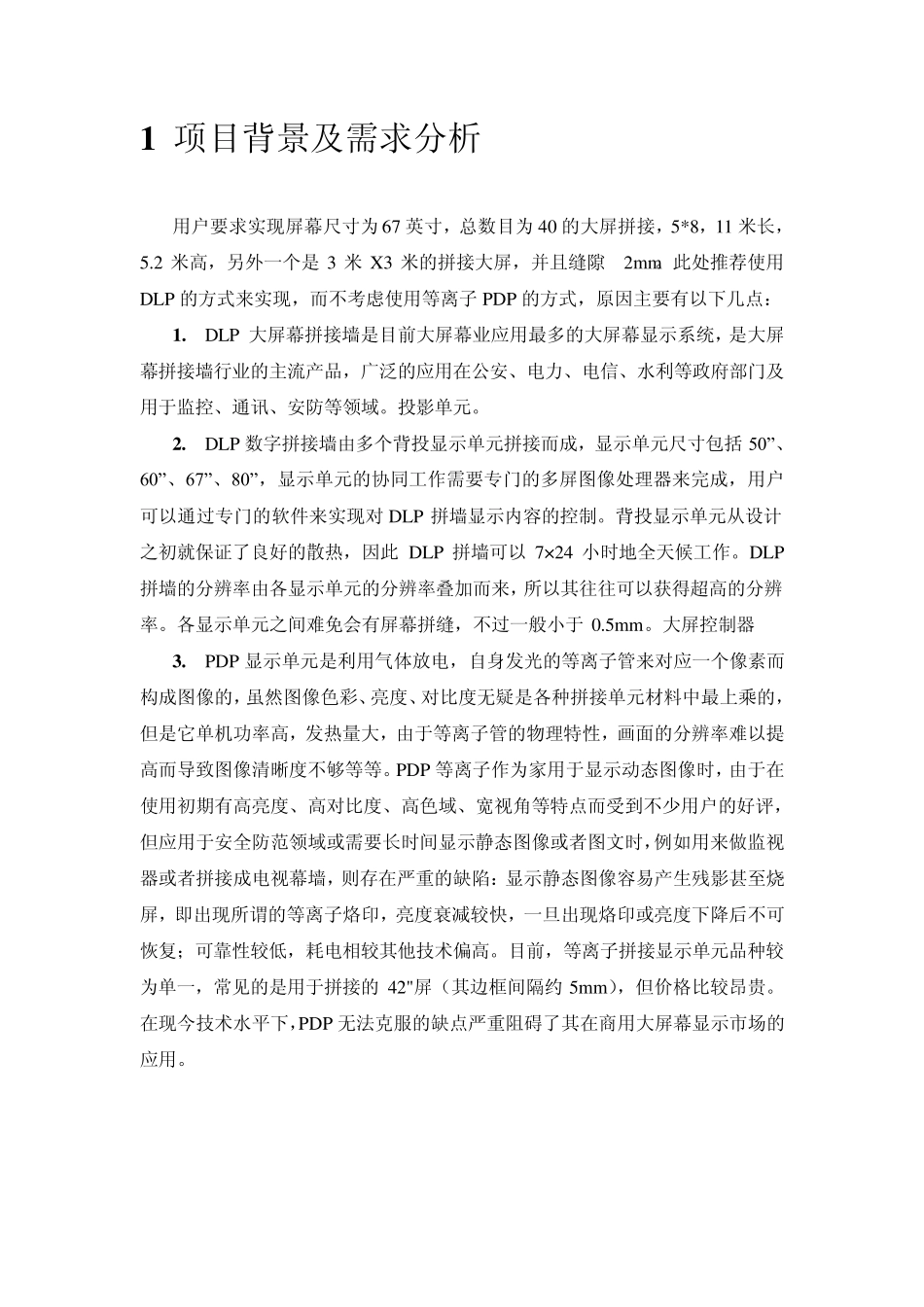

GQY大屏拼接方案_第1页
1/11

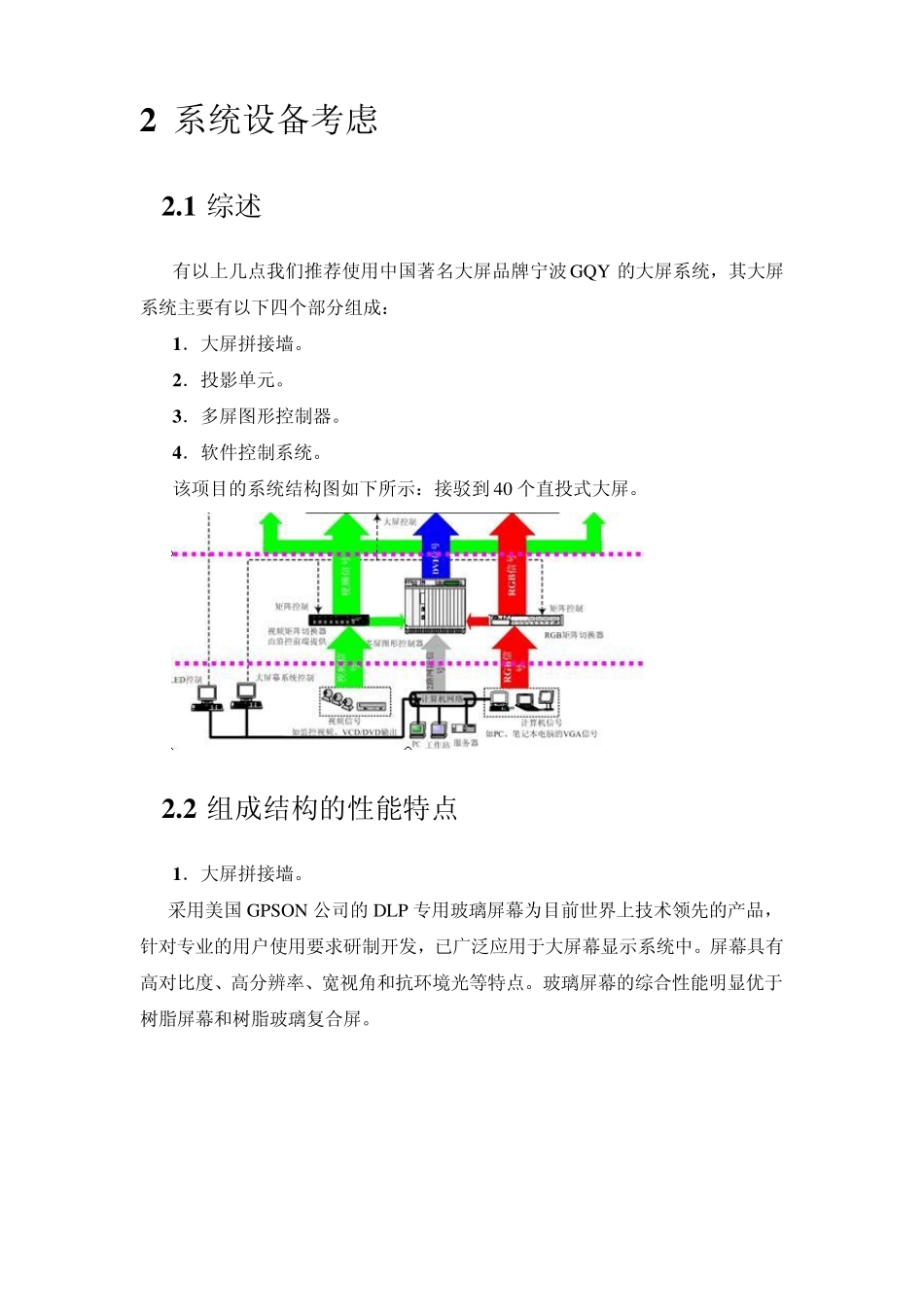

GQY大屏拼接方案_第2页
2/11

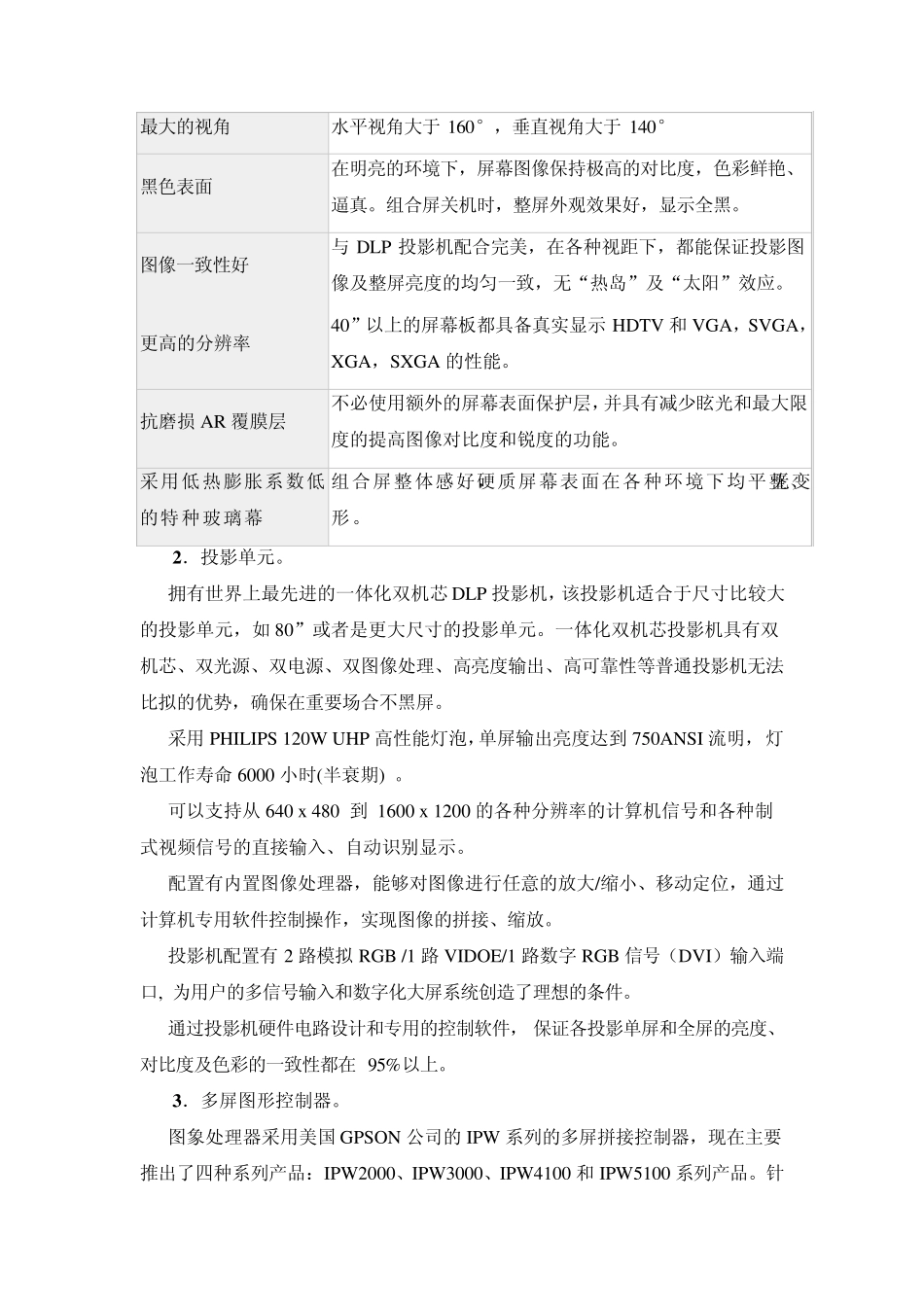

GQY大屏拼接方案_第3页
3/11
1 项目背景及需求分析 用户要求实现屏幕尺寸为67 英寸,总数目为40 的大屏拼接,5*8,11 米长,5.2 米高,另外一个是3 米X3 米的拼接大屏,并且缝隙<2mm。此处推荐使用DLP 的方式来实现,而不考虑使用等离子PDP 的方式,原因主要有以下几点: 1 . DLP 大屏幕拼接墙是目前大屏幕业应用最多的大屏幕显示系统,是大屏幕拼接墙行业的主流产品,广泛的应用在公安、电力、电信、水利等政府部门及用于监控、通讯、安防等领域。投影单元。 2 . DLP 数字拼接墙由多个背投显示单元拼接而成,显示单元尺寸包括 50”、60”、67”、80”,显示单元的协同工作需要专门的多屏图像处理器来完成,用户可以通过专门的软件来实现对 DLP 拼墙显示内容的控制。背投显示单元从设计之初就保证了良好的散热,因此DLP 拼墙可以7×24 小时地全天候工作。DLP拼墙的分辨率由各显示单元的分辨率叠加而来,所以其往往可以获得超高的分辨率。各显示单元之间难免会有屏幕拼缝,不过一般小于 0.5mm。大屏控制器 3 . PDP 显示单元是利用气体放电,自身发光的等离子管来对应一个像素而构成图像的,虽然图像色彩、亮度、对比度无疑是各种拼接单元材料中最上乘的,但是它单机功率高,发热量大,由于等离子管的物理特性,画面的分辨率难以提高而导致图像清晰度不够等等。PDP 等离子作为家用于显示动态图像时,由于在使用初期有高亮度、高对比度、高色域、宽视角等特点而受到不少用户的好评,但应用于安全防范领域或需要长时间显示静态图像或者图文时,例如用来做监视器或者拼接成电视幕墙,则存在严重的缺陷:显示静态图像容易产生残影甚至烧屏,即出现所谓的等离子烙印,亮度衰减较快,一旦出现烙印或亮度下降后不可恢复;可靠性较低,耗电相较其他技术偏高。目前,等离子拼接显示单元品种较为单一,常见的是用于拼接的42"屏(其边框间隔约 5mm),但价格比较昂贵。在现今技术水平下,PDP 无法克服的缺点严重阻碍了其在商用大屏幕显示市场的应用。 2 系统设备考虑 2 .1 综述 有以上几点我们推荐使用中国著名大屏品牌宁波GQY 的大屏系统,其大屏系统主要有以下四个部分组成: 1 .大屏拼接墙。 2 .投影单元。 3 .多屏图形控制器。 4 .软件控制系统。 该项目的系统结构图如下所示:接驳到40 个直投式大屏。 2 .2 组成结构的性能特点 1 .大屏拼接墙。 采用美国GPSON 公司的DLP 专用玻璃屏幕为目前世界上技术领先的产品,针对专...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

GQY大屏拼接方案
