Grasshopper学习手册笔记(含英文注解)

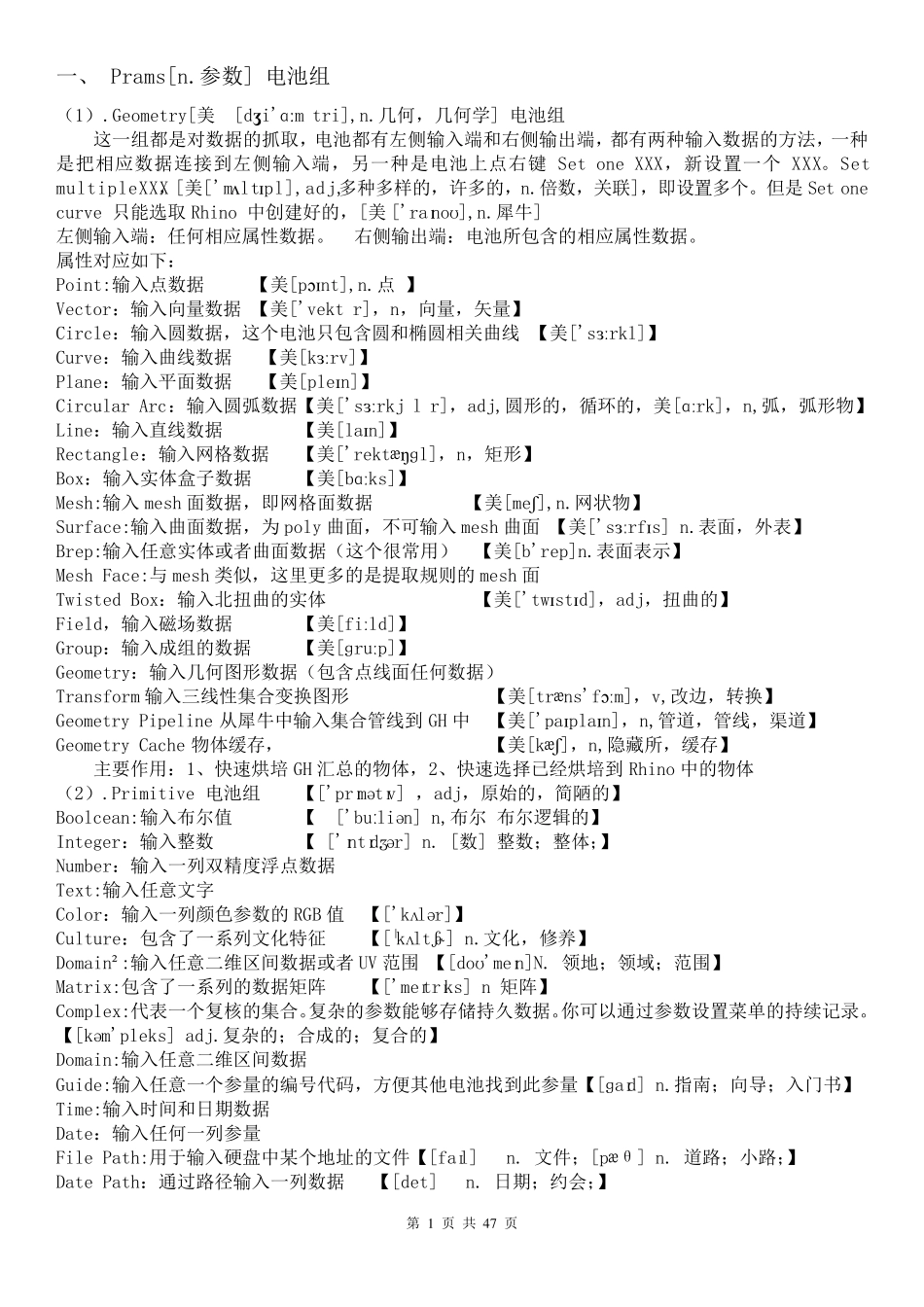

Grasshopper学习手册笔记(含英文注解)_第1页
1/47

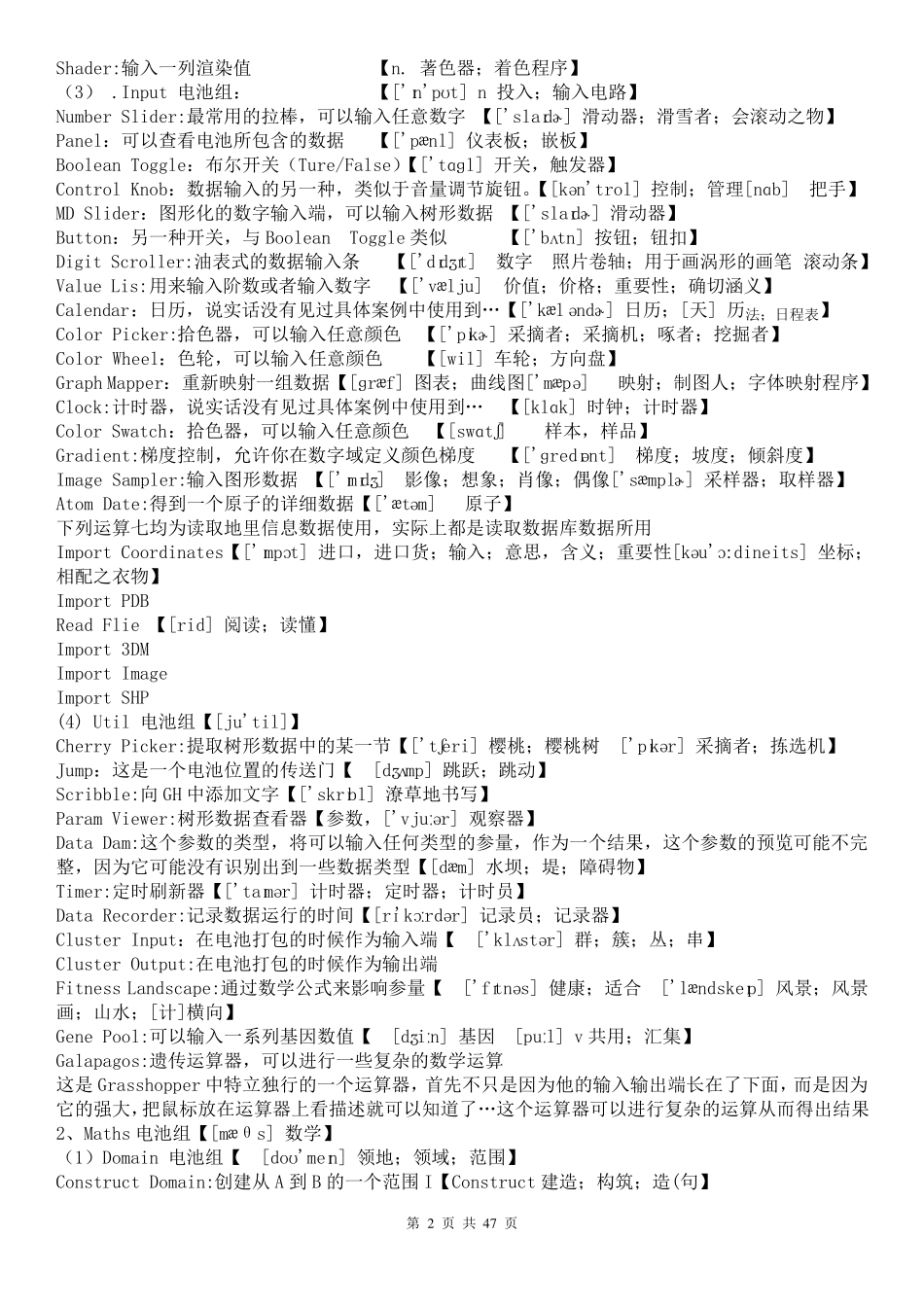

Grasshopper学习手册笔记(含英文注解)_第2页
2/47

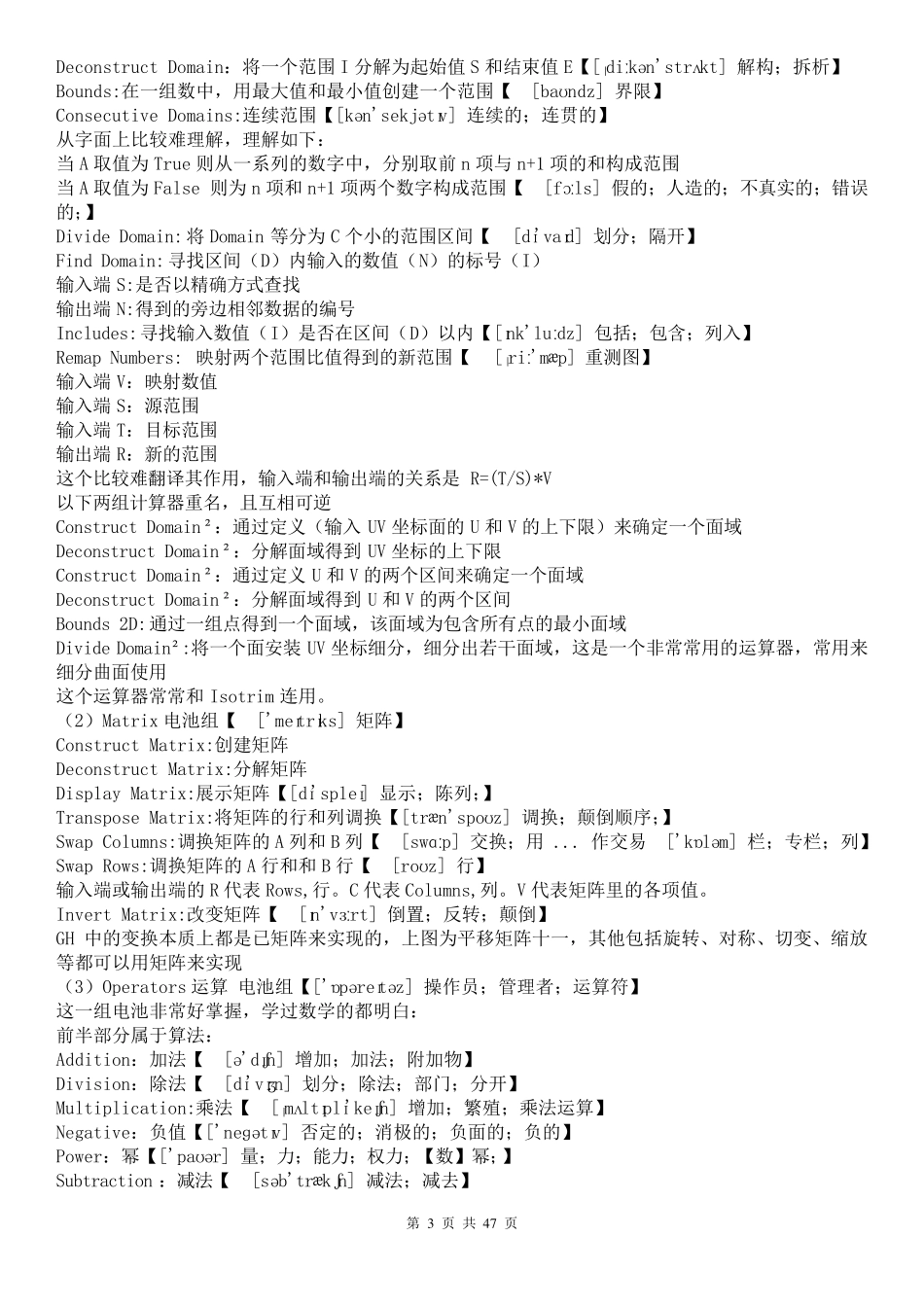

Grasshopper学习手册笔记(含英文注解)_第3页
3/47
第 1 页 共 4 7 页 一、 Prams[n.参数] 电池组 (1).Geometry[美 [dʒi'ɑːmətri],n.几何,几何学] 电池组 这一组都是对数据的抓取,电池都有左侧输入端和右侧输出端,都有两种输入数据的方法,一种是把相应数据连接到左侧输入端,另一种是电池上点右键 Set one XXX,新设置一个XXX。Set multipleXXX,[美['mʌltɪpl],adj,多种多样的,许多的,n.倍数,关联],即设置多个。但是Set one curve 只能选取Rhino 中创建好的,[美 ['raɪnoʊ],n.犀牛] 左侧输入端:任何相应属性数据。 右侧输出端:电池所包含的相应属性数据。 属性对应如下: Point:输入点数据 【美[pɔɪnt],n.点 】 Vector:输入向量数据 【美['vektər],n,向量,矢量】 Circle:输入圆数据,这个电池只包含圆和椭圆相关曲线 【美['sɜːrkl]】 Curve:输入曲线数据 【美[kɜːrv]】 Plane:输入平面数据 【美[pleɪn]】 Circular Arc:输入圆弧数据【美['sɜːrkjələr],adj,圆形的,循环的,美[ɑːrk],n,弧,弧形物】 Line:输入直线数据 【美[laɪn]】 Rectangle:输入网格数据 【美['rektæŋɡl],n,矩 形】 Box:输入实 体 盒 子 数据 【美[bɑːks]】 Mesh:输入mesh 面数据,即网格面数据 【美[meʃ],n.网状 物】 Surface:输入曲面数据,为 poly 曲面,不 可 输入mesh 曲面 【美['sɜːrfɪs] n.表 面,外 表 】 Brep:输入任意 实 体 或 者 曲面数据(这个很 常 用 ) 【美[b'rep]n.表 面表 示 】 Mesh Face:与 mesh 类 似 ,这里 更 多的是提 取规 则 的mesh 面 Twisted Box:输入北 扭曲的实 体 【美['twɪstɪd],adj,扭曲的】 Field,输入磁场数据 【美[fiːld]】 Group:输入成组的数据 【美[ɡruːp]】 Geometry:输入几何图形数据(包含点线面任何数据) Transform 输入三线性集合变换图形 【美[træns'fɔːm],v,改边,转换】 Geometry Pipeline 从犀牛中输入集合管线到GH 中 【美['paɪplaɪn],n,管道,管线,渠道】 Geometry Cache 物体 缓存, 【美[kæʃ],n,隐藏所,缓存】 主要作用 :1、快速烘培GH 汇总的物体 ,2、快速选择已经烘培到Rhino 中的物体 (2).Primitive 电池组 【['prɪmətɪv] ,adj,原始的,简陋的】 Boolcean:输入布尔值 【 ['buːliən] n,布尔 布尔逻辑的】 Integer:输入整数 【 ['ɪ...
