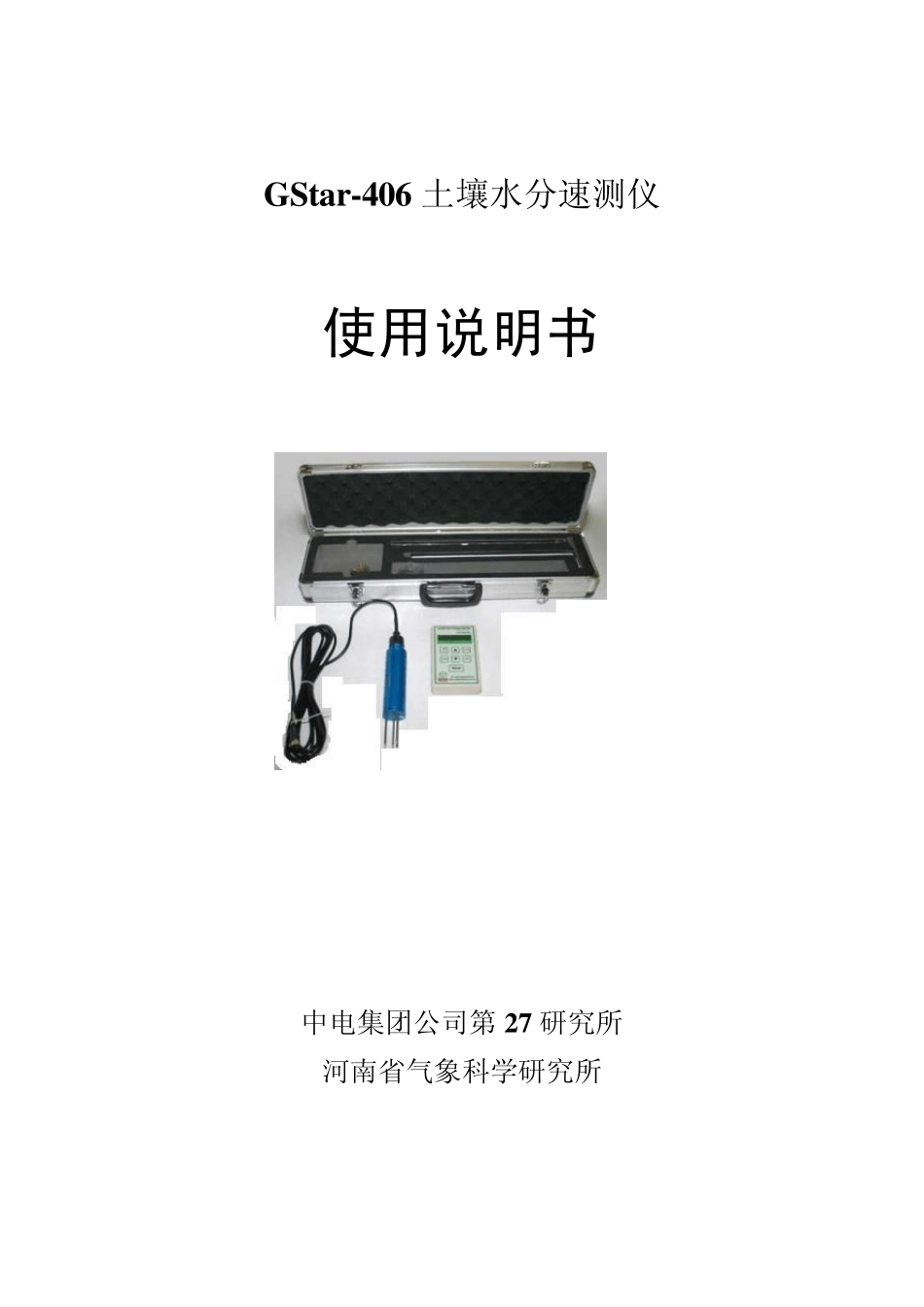

GStar-406 土壤水分速测仪 使用说明书 中电集团公司第 27 研究所 河南省气象科学研究所 目 录 1 ．仪器简介 2 ．仪器主要技术特性 3 ．仪器的使用 4 ．键盘 5 ．显示屏 6 ．软件安装和数据下载 7 ．仪器的保养 8 ．应用范围和技术 1．仪器简介 1-1．仪器的组成部分 l-l-1．水分探测器(传感器)GStar-406 工作原理 GStar-406 由一个内含电子器件的防水室和与之一端相连的四个不锈钢针的成形的探针组成。这些探针直接插入土壤。探头尾部的电缆线连接适宜的电压源和输出模拟信号。它是一种模拟设备，不断产生电信号和以电压比表示土壤性质。 GStar-406 通过特殊设计的传输线产生高频信号，测量土壤参数。该传输线的阻抗随土壤阻抗变化而变化。阻抗包括表观介电常数和离子传导率。选用电信号的频率使离子传导率的影响最小，以使传输线阻抗变化几乎仅依赖于土壤介电常数的变化。这些变化产生一个电压驻波。驻波随探针周围介质的变化增加或减小晶体振荡器产生的电压。 GStar-406 利用振荡器产生的电压和探针返回电压的差值测量土壤的介电常数。因为仅在制造过程中调节 MP-406 以产生一个与已知介电常数对应的一致的输出电压．所以每个MP-406 无需系统标定即可互换使用。 Whalley ,White,Knight,Zegelin,Topp 等人多年来的工作表明了介电常数的平方根与土壤容积含水量存在线性关系，且这种关系适宜于多种土壤。输出电压在 0-lVDC 表示土壤介电常数在 1-32 之间。这一范围代表一般矿质土壤的容积含水量 0.5m3.m-3。 电子和机械参数: 1-1-2．GStar-160B 手持仪表 GStar -160B 专为湿度探测器GStar -406 配合使用。是 GStar -160仪表的升级产品。该仪器采用微电脑芯片进行控制，运算，存储。采用了 12 位精度的 AD 变换器，使测量显示精度提高，并由一个 16 位液晶显示器显示测量结果，在对土壤进行水分测量时，仪表可以直接显示容积含水量。 由于湿度探测器是采用高频技术对被测介质的相对介电常数 Ka技术参数 测量参数 土壤容积含水量，0V，（m3.m-3 或 vol） 量程 0-1.0 m3.m-3 精度 ±0.02 m3.m-3 特定土壤标定后，或 ±0.05 m3.m-3 采用给定的土壤标定，对所有常见土壤，在土壤含水量为0.05-0.6 m3.m-3，周围温度0-40℃，可使用数据采集器自动读数。 土壤电导范围 0-0.1S.m-1 范围内可得到精确的数据。 土壤取样体积 90%的影响在围绕中央探针的直径 2.5cm，长 6cm...
