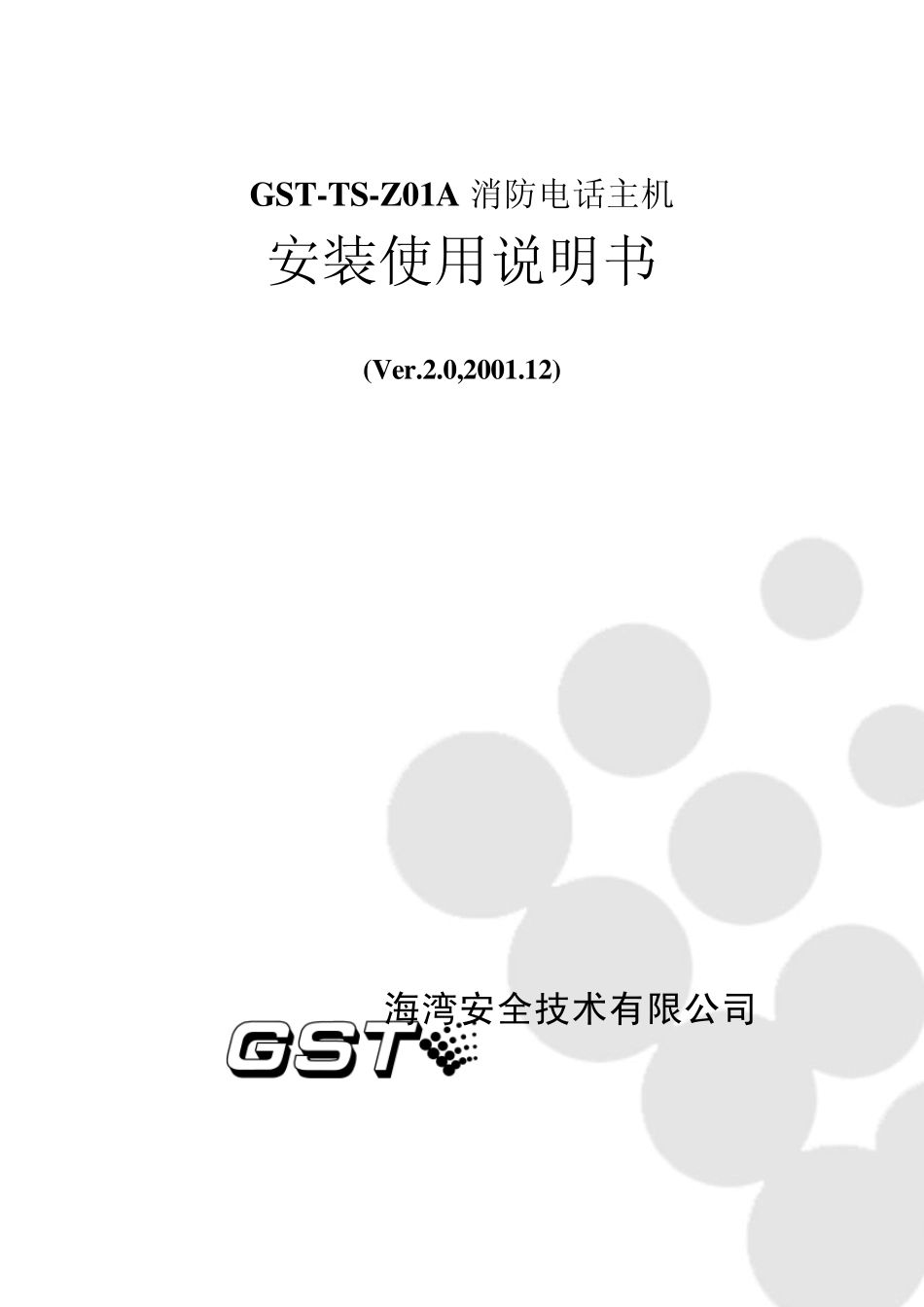

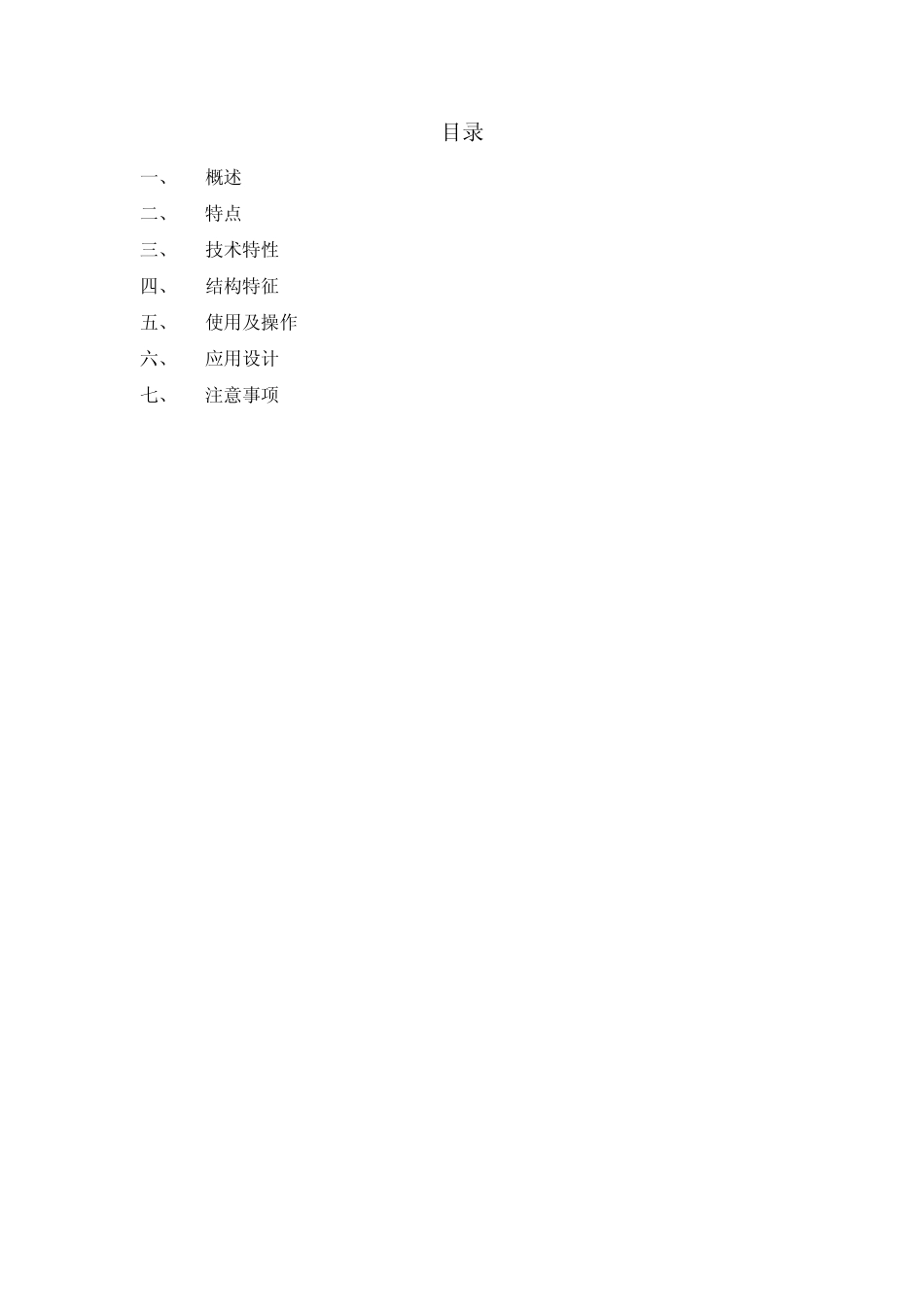

GST-TS-Z01A 消防电话主机 安装使用说明书 (Ver.2.0,2001.12) 海湾安全技术有限公司 目录 一、 概述......................................................... 1 二、 特点......................................................... 1 三、 技术特性..................................................... 1 四、 结构特征..................................................... 1 五、 使用及操作................................................... 2 六、 应用设计..................................................... 3 七、 注意事项..................................................... 5 GST-TS-Z01A 消防电话主机安装使用说明书 1 一、 概述 GST-TS-Z01A型总线制消防电话主机是为消防专用而设计开发的总线制通讯系统，通过它可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况及进行其它必要的通讯联络，便于指挥灭火及恢复工作。完整的系统由设置在消防控制中心的 GST-TS-Z01A型总线制消防电话主机和火灾报警控制器、现场的 LD-8304总线制编码消防电话专用模块、LD-8312总线制消防电话插座（或 J-SAP-8402手动报警按钮（含电话插座）及 TS-100A型总线制电话分机构成，火灾报警控制器可选用 JB-QG-GST5000型火灾报警控制器。 二、 特点 1. 数码管显示月、日、时、分实时时间，采用 24小时制； 2. 主机可通过火灾报警控制器呼叫固定分机； 3. 分机摘机即呼叫主机，这时，主机振铃直至主机摘机； 4. 通话开始时，请求录音灯闪烁提示录音，按放音1/录音键后开始录音，并自动记下录音时的时间；录音最多可分两段，总录音时间长度200秒钟； 5. 放音时自动显示所放录音段的录制时间，放音结束自动恢复显示实时时间； 6. 设有音频输出插孔，供外部保存录音使用； 7. 有总线输出过流保护，用蜂鸣器和发光管指示输出过流，并有消音功能； 8. 自动抹音功能：录音段最长保存时间为 3天，超过保存时间的录音段将被自动抹去以备下次录音。抹音期间，录音指示灯常亮。 三、 技术特性 1. 工作电压：DC24V，允许范围：DC20V~DC28V 2. 馈电输出：输出总线电压DC24V±10%，最大输出电流0.25A 3. 静态功耗≈1W 4. 录音时间：200秒钟 5. 线制：消防电话主机与 LD-8304总线制编码消防电话专用模块、LD-8312型电话插座或J-SAP-8402手动报警按钮（含电话插孔）之间为无...
