GYDL00505005电力电缆路径图

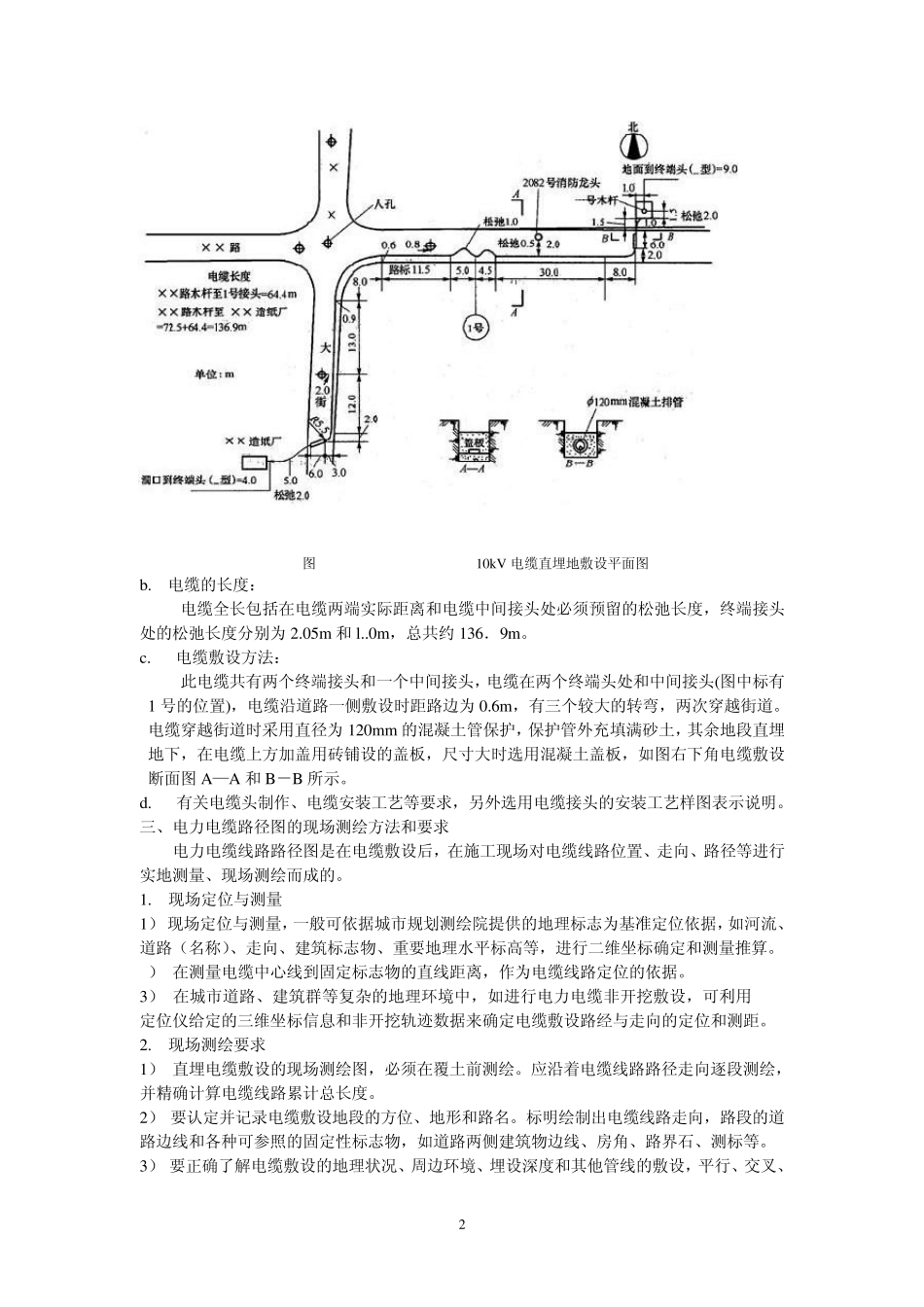

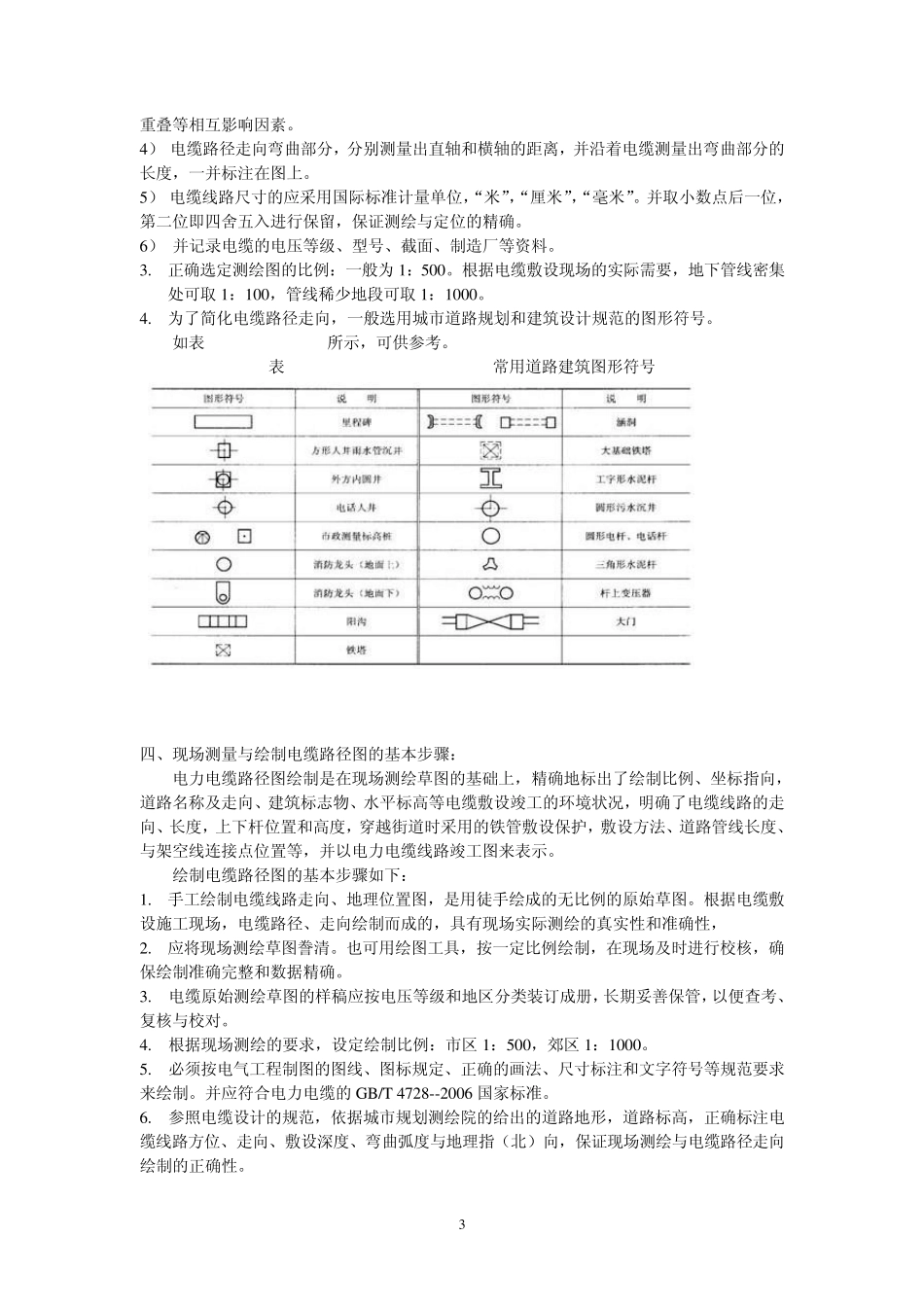

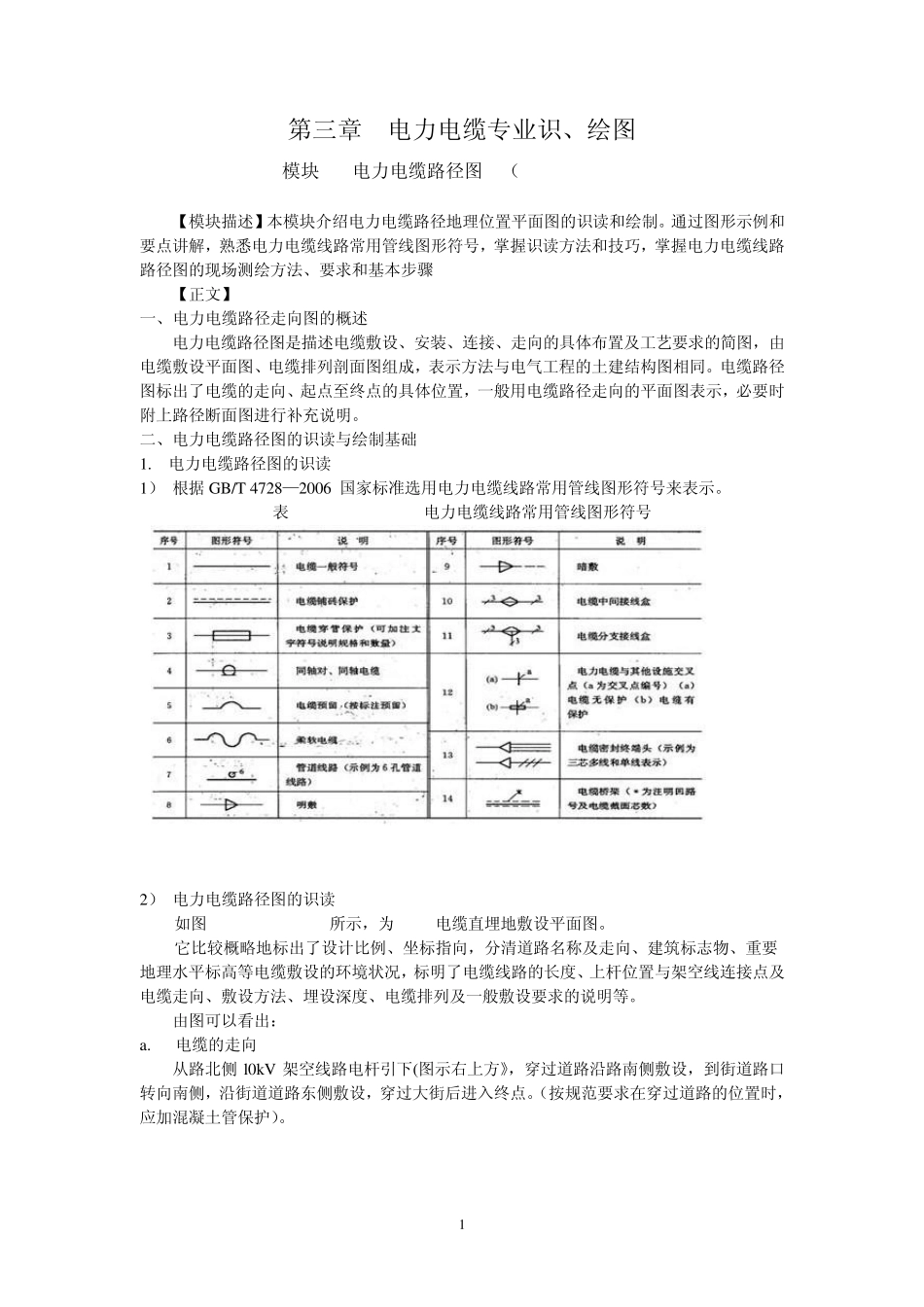

1 第三章 电力电缆专业识、绘图 模块5 电力电缆路径图 （GYDL00505005) 【模块描述】本模块介绍电力电缆路径地理位置平面图的识读和绘制。通过图形示例和要点讲解，熟悉电力电缆线路常用管线图形符号，掌握识读方法和技巧，掌握电力电缆线路路径图的现场测绘方法、要求和基本步骤 【正文】 一、电力电缆路径走向图的概述 电力电缆路径图是描述电缆敷设、安装、连接、走向的具体布置及工艺要求的简图，由电缆敷设平面图、电缆排列剖面图组成，表示方法与电气工程的土建结构图相同。电缆路径图标出了电缆的走向、起点至终点的具体位置，一般用电缆路径走向的平面图表示，必要时附上路径断面图进行补充说明。 二、电力电缆路径图的识读与绘制基础 1. 电力电缆路径图的识读 1） 根据GB/T 4728—2006 国家标准选用电力电缆线路常用管线图形符号来表示。 表GYDL00505005-1 电力电缆线路常用管线图形符号 2） 电力电缆路径图的识读 如图GYDL00505005-1所示，为 l0kV电缆直埋地敷设平面图。 它比较概略地标出了设计比例、坐标指向，分清道路名称及走向、建筑标志物、重要 地理水平标高等电缆敷设的环境状况，标明了电缆线路的长度、上杆位置与架空线连接点及电缆走向、敷设方法、埋设深度、电缆排列及一般敷设要求的说明等。 由图可以看出： a. 电缆的走向 从路北侧 l0kV 架空线路电杆引下(图示右上方》，穿过道路沿路南侧敷设，到街道路口转向南侧，沿街道道路东侧敷设，穿过大街后进入终点。（按规范要求在穿过道路的位置时，应加混凝土管保护）。 2 图GYDL00505005-1 10kV 电缆直埋地敷设平面图 b. 电缆的长度： 电缆全长包括在电缆两端实际距离和电缆中间接头处必须预留的松弛长度，终端接头处的松弛长度分别为2.05m 和l..0m ，总共约136．9m 。 c. 电缆敷设方法： 此电缆共有两个终端接头和一个中间接头，电缆在两个终端头处和中间接头(图中标有 1 号的位置)，电缆沿道路一侧敷设时距路边为0.6m ，有三个较大的转弯，两次穿越街道。电缆穿越街道时采用直径为120m m 的混凝土管保护，保护管外充填满砂土，其余地段直埋地下，在电缆上方加盖用砖铺设的盖板，尺寸大时选用混凝土盖板，如图右下角电缆敷设断面图A—A 和B－B 所示。 d. 有关电缆头制作、电缆安装工艺等要求，另外选用电缆接头的安装工艺样图表示说明。 三、电力电缆路径图的现场测绘方法和要求 电力电缆线路路径图是在电缆敷设后，...
