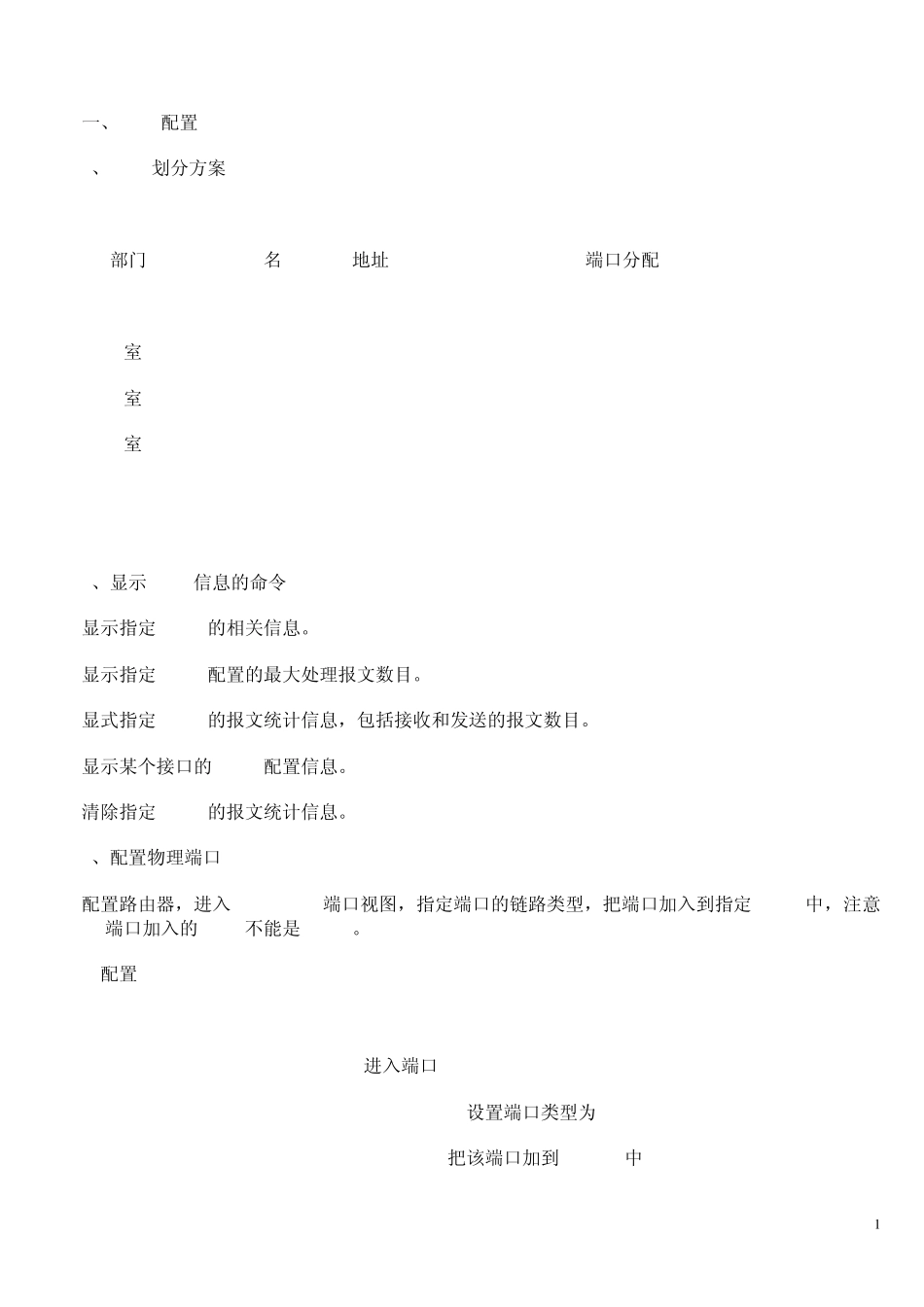

1 一、vlan配置 1、vlan划分方案 -------------------------------------------------------------------- | 部门 | vlan名 | ip地址 | 端口分配 | -------------------------------------------------------------------- | J室 | vlan10 | 192.168.10.1/24 | ethernet 3/1 | | K室 | vlan20 | 192.168.20.1/24 | ethernet 3/2 | | C室 | vlan30 | 192.168.30.1/24 | ethernet 3/3 | | Server | vlan40 | 192.168.0.1/24 | ethernet 3/{4,5,6} | -------------------------------------------------------------------- 2、显示 vlan信息的命令 显示指定 VLAN 的相关信息。display vlan vid 显示指定 VLAN 配置的最大处理报文数目。display vlan max-packet-process vid 显式指定 VLAN 的报文统计信息,包括接收和发送的报文数目。display vlan statistics vid vid 显示某个接口的 VLAN 配置信息。display vlan interface interface-type interface-num 清除指定 VLAN 的报文统计信息。reset vlan statistics vid vid 3、配置物理端口 配置路由器,进入 Ethernet 端口视图,指定端口的链路类型,把端口加入到指定 vlan中,注意access端口加入的 vlan不能是 vlan1。 # 配置 Ethernet3/1 system-view [H3C] interface ethernet 3/1 进入端口 1 [H3C-Ethernet3/1] port link-type access 设置端口类型为 access [H3C-Ethernet3/1] port access vlan 10 把该端口加到 vlan10中 2 [H3C-Ethernet3/1] quit # 配置Ethernet3/2 [H3C] interface ethernet 3/2 [H3C-Ethernet3/2] port link-type access [H3C-Ethernet3/2] port access vlan 20 [H3C-Ethernet3/2] quit # 配置Ethernet3/3 [H3C] interface ethernet 3/3 [H3C-Ethernet3/3] port link-type access [H3C-Ethernet3/3] port access vlan 30 [H3C-Ethernet3/3] quit # 配置Ethernet3/4 [H3C] interface ethernet 3/4 [H3C-Ethernet3/4] port link-type access [H3C-Ethernet3/4] port access vlan 40 [H3C-Ethernet3/4] quit # 配置Ethernet3/5 [H3C] interface ethernet 3/5 [H3C-Ethernet3/5] port link-type access [H3C-Ethernet3/5] port access vlan 40 [H3C-Ethernet3/5] quit...
