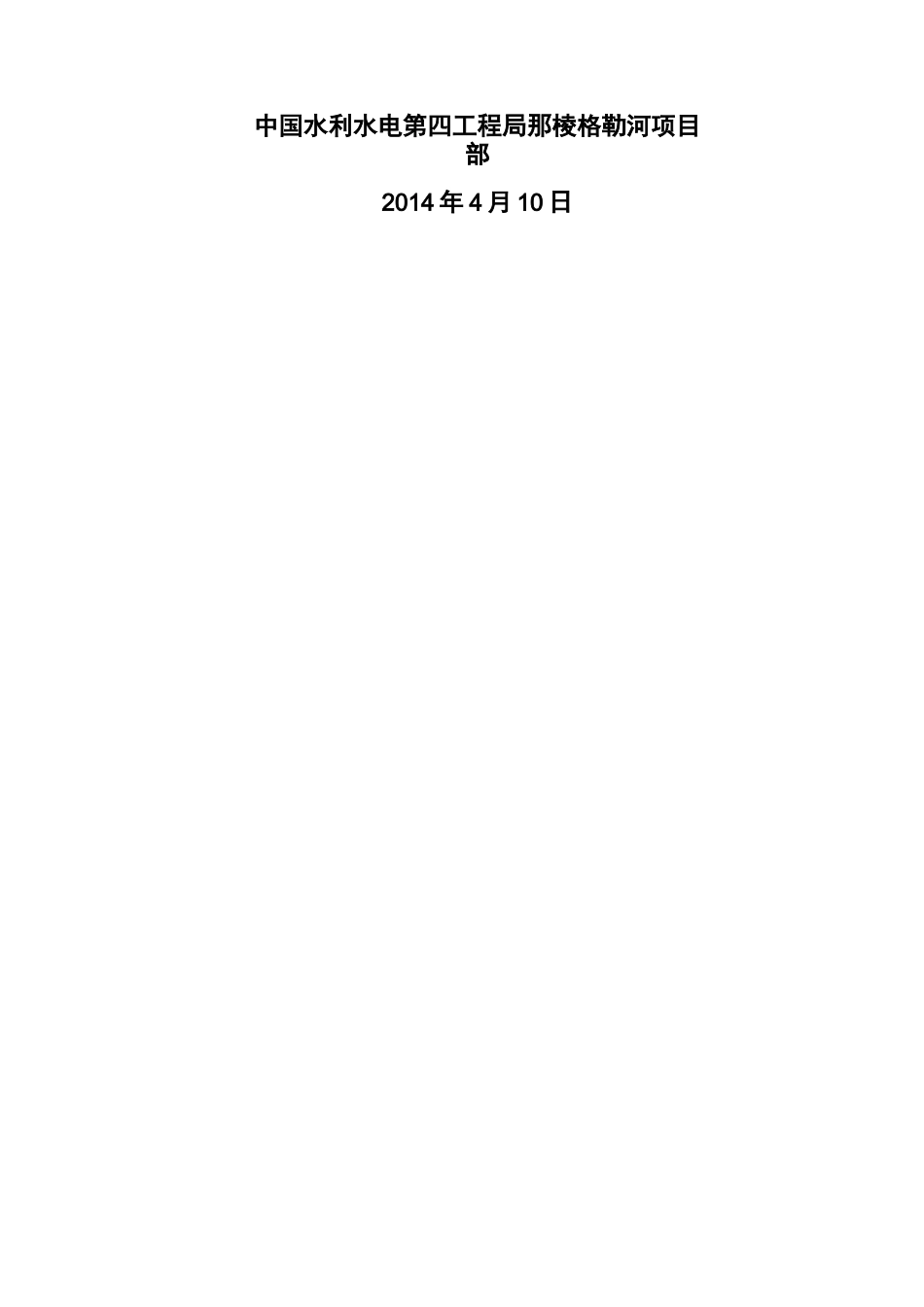

嘛nHsm皇总UTOGSIN-即w叵捋曲養川展蠶辔黑盘中国水利水电第四工程局那棱格勒河项目部2014 年 4 月 10 日批准:审查:校核:编制:一、工程概况:本工程项目是电站引水枢纽、引水隧洞、调压井、压力管道、厂房及尾水、职工生活区土建及金属结构、启闭设备安装工程。溢流坝采用堆石混凝土坝型,溢流坝坝顶高程为 3154.00m,坝底高程为3130.30m,最大坝高 23.80m,坝长为 32m,体型为重力坝型式,后坡尾部设鼻坎挑流,。三孔泄洪冲砂闸布置于河床右侧,闸体为 C20 钢筋混凝土结构,闸底板表层设0.3m 的 C40 硅粉混凝土,闸后设 C20 钢筋混凝土消力池,底流式消能,池后设深 5m的抛石防冲槽防冲。进水闸布置于隧洞进口,泄洪冲砂闸右侧,进水闸按竖井式布置,内设工作平面钢闸门一道,井顶设有宽 5.2m 的 C20 钢筋混凝土工作桥和卷扬式启闭机—台。闸孔尺寸为 5.4mx5.4m,闸后设长 6m 的渐变段与隧洞相接。竖井上游的入口处,布置两个拦污栅,以防漂浮物进入隧洞。因此我部结合现场实际情况,发现进水闸竖井开挖过程中与泄洪冲砂闸混凝土浇筑存在交叉作业,机电安装、金属结构安装与土建混凝施工存在交叉作业。为避免出现重大安全事故,特编制交叉作业专项施工方案。二、编制目的、范围、依据2.1 编制目的为了保证《中华人民共和国安全生产法》、《中华人民共和国建筑法》及有关建设工程质量、安全技术标准、规范的切实落实,加强建筑工程项目的质量安全生产监督管理,保障施工人员的生命财产的安全,依据《建设工程安全生产管理条例》和《施工组织设计》要求,编制的交叉作业专项施工方案。2.2 适用范围本专项施工方案适用于那棱格勒河三级水电站进水闸开挖与泄洪冲砂闸闸墩胸腔浇筑的交叉作业工点,金属结构制安与土建混凝土施工交叉作业工点,厂房机电安装与土建混凝土施工交叉作业工点。2.3 编制依据《建设工程安全生产管理条例》《那棱格勒河三级水电站施工组织设计》结合现场实际情况三、交叉施工的主要特点及事故隐患的分布交叉作业施工是一个技术复杂、隐患众多、事故多发的地段。其特点是:⑴ 交叉作业的形式多样,其结构、夕卜形多变,施工方法必将随之改变。⑵ 位置固定,生产活动都是围绕着建筑物、构造物来进行的,这就形成了在有限的场地上集中了大量的工人、建筑材料、设备和施工机具进行作业,而且各种机械设备、施工人员多要随着施工的进行不停地流动。作业条件随之变换,不安全因素随时可能出现。⑶ 点...
