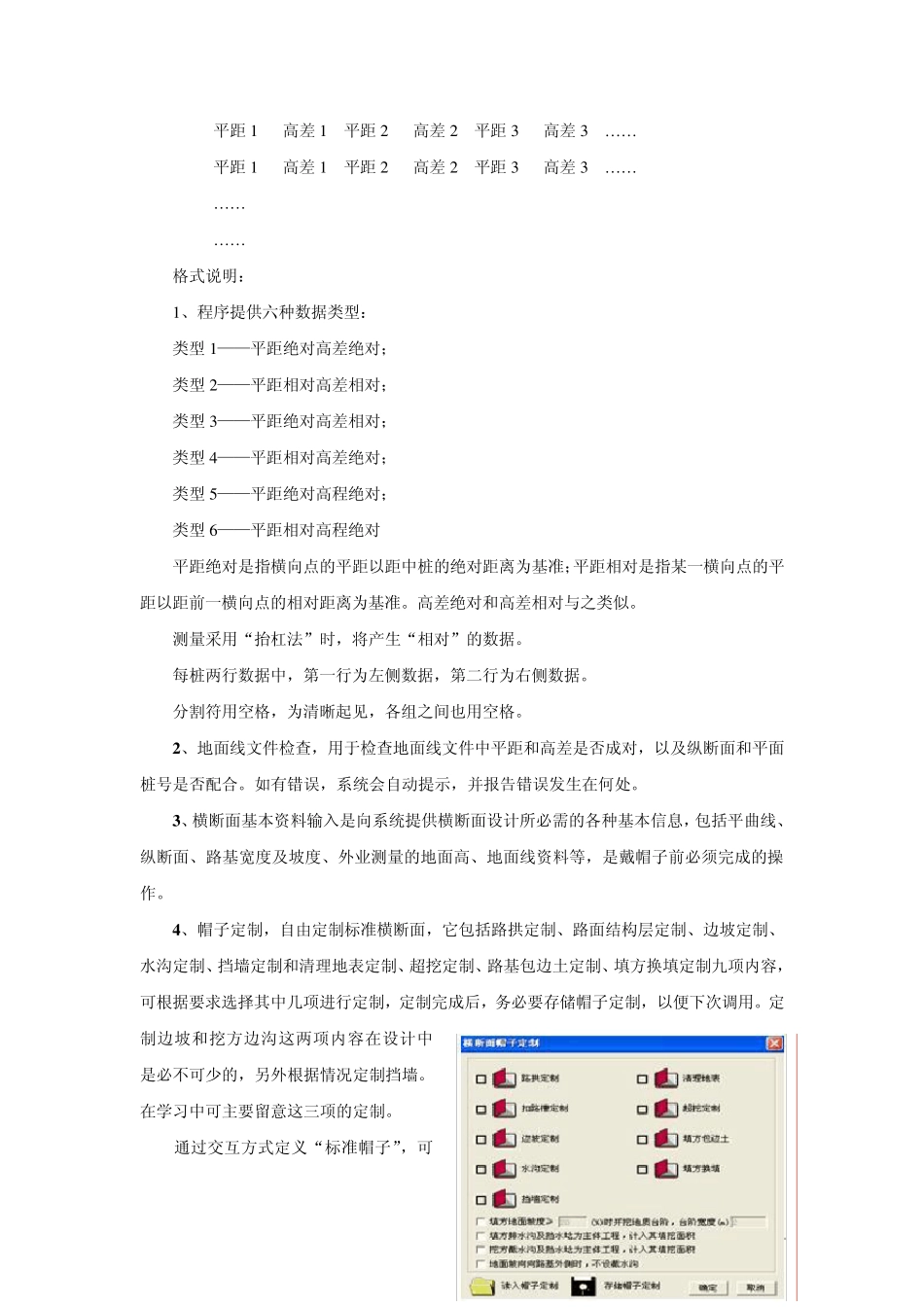

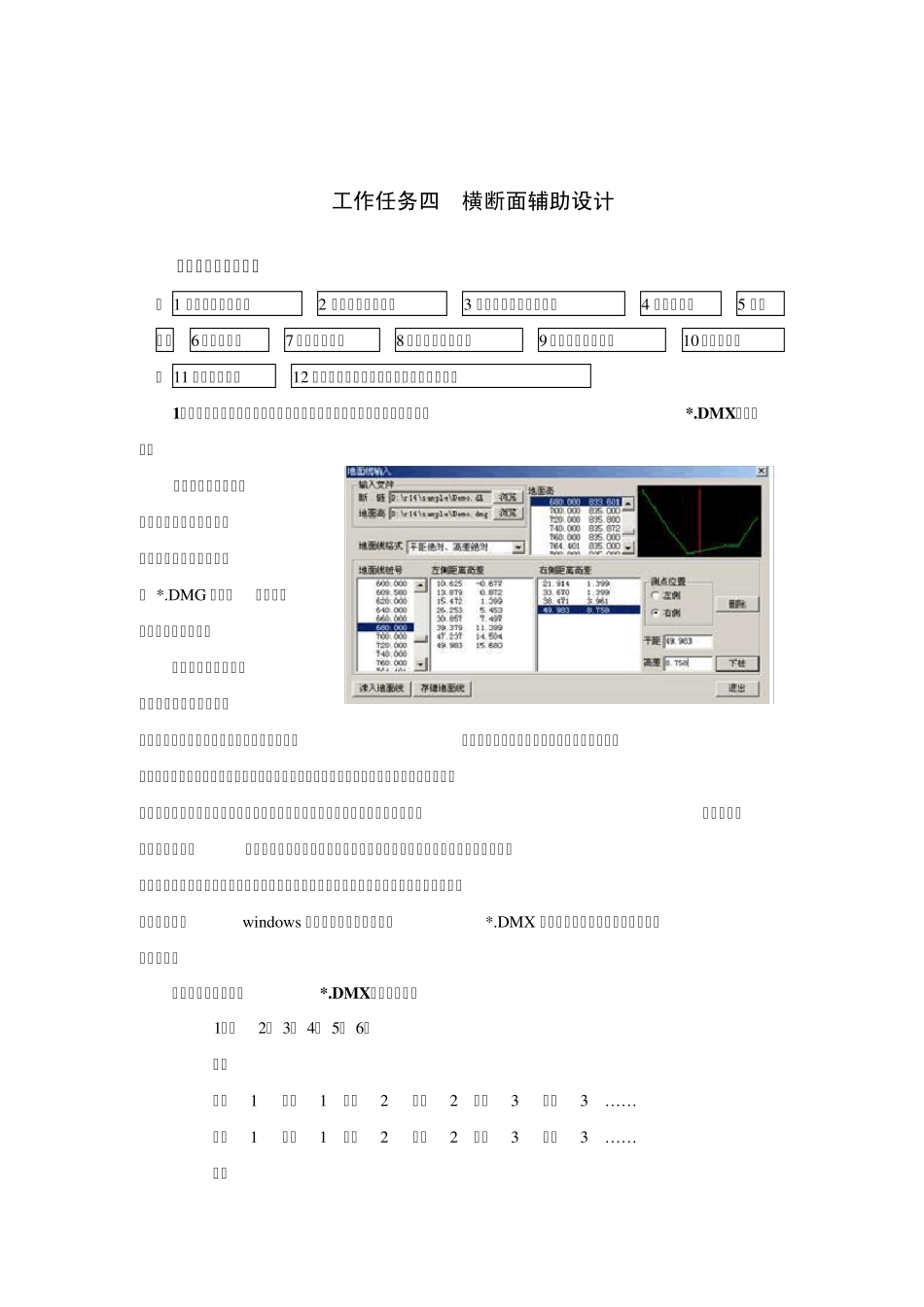

工作任务四 横断面辅助设计 第四步:横断面设计 → 1 输入地面线文件→2 地面线文件检查→3 横断面基本资料输入→4 帽子定制→5 戴帽子→6 交互修改→7 横断面布图→8 三维全景模型图→9 三维全景透视图→10 土石方计算→ 11 边坡面积表→12 水沟、边坡以及挡墙等防护工程数量表等 1、横断面外业资料的录入,系统提供交互录入的方式完成地面线文件(*.DMX)的录入。 通过操作界面交互输入外业测量所得的横断面资料,在输入之前先要调入 *.DMG 文件,以便于纵横断面资料的配合。 如图所示,通过交互式界面输入横断面外业测量资料,我们应首先选择地面线的输入格式,即平距和高差是相对还是绝对,比如,利用抬杆法测量的横断面地面线,其地面线格式为:平距相对、高差相对。也就是说,各点的距离和高差值均是相对前一个点而言;然后对应纵断面地面高桩号输入左侧的平距,“回车”输入高差“回车”,当输完左侧数据连续两次“回车”系统自动跳到右侧,当右侧也输完后,连续两次“回车”系统自动跳到下一个桩点,全部输完后按“存储地面线”按钮存盘退出。我们也可以在w indow s 提供的文档编辑器中编辑*.DMX 文件,但要注意文件路径及扩展名的正确性。 横断面地面线文件(*.DMX)基本格式: 1(或2、 3、 4、 5、 6) 桩号 平距1 高差1 平距2 高差2 平距3 高差3 …… 平距1 高差1 平距2 高差2 平距3 高差3 …… 桩号 平距1 高差1 平距2 高差2 平距3 高差3 …… 平距1 高差1 平距2 高差2 平距3 高差3 …… …… …… 格式说明: 1 、程序提供六种数据类型: 类型1 ——平距绝对高差绝对; 类型2 ——平距相对高差相对; 类型3 ——平距绝对高差相对; 类型4 ——平距相对高差绝对; 类型5 ——平距绝对高程绝对; 类型6 ——平距相对高程绝对 平距绝对是指横向点的平距以距中桩的绝对距离为基准;平距相对是指某一横向点的平距以距前一横向点的相对距离为基准。高差绝对和高差相对与之类似。 测量采用“抬杠法”时,将产生“相对”的数据。 每桩两行数据中,第一行为左侧数据,第二行为右侧数据。 分割符用空格,为清晰起见,各组之间也用空格。 2 、地面线文件检查,用于检查地面线文件中平距和高差是否成对,以及纵断面和平面桩号是否配合。如有错误,系统会自动提示,并报告错误发生在何处。 3 、横断面基本资料输入是向系统提供横断面设计所必需的各种基...
