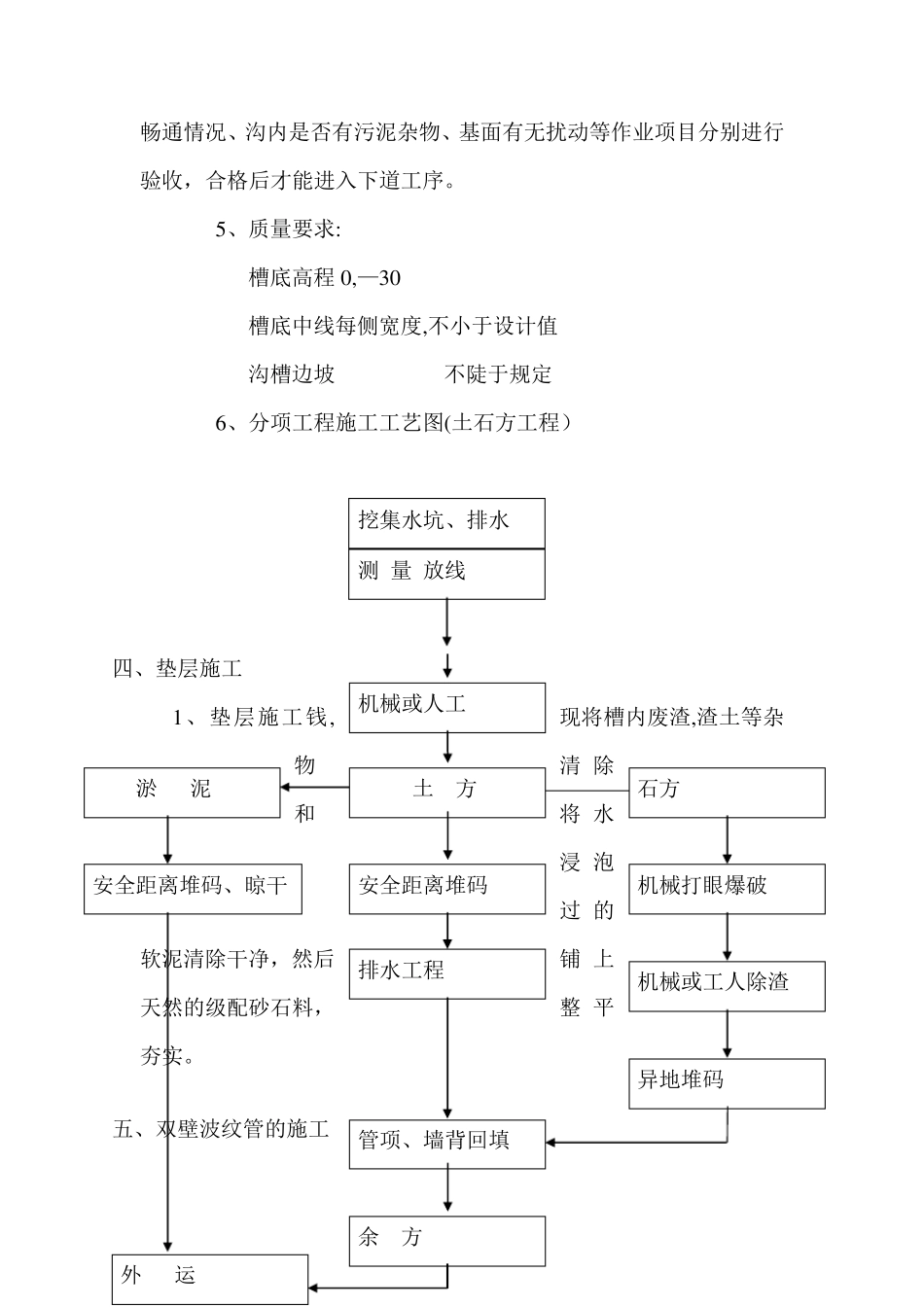

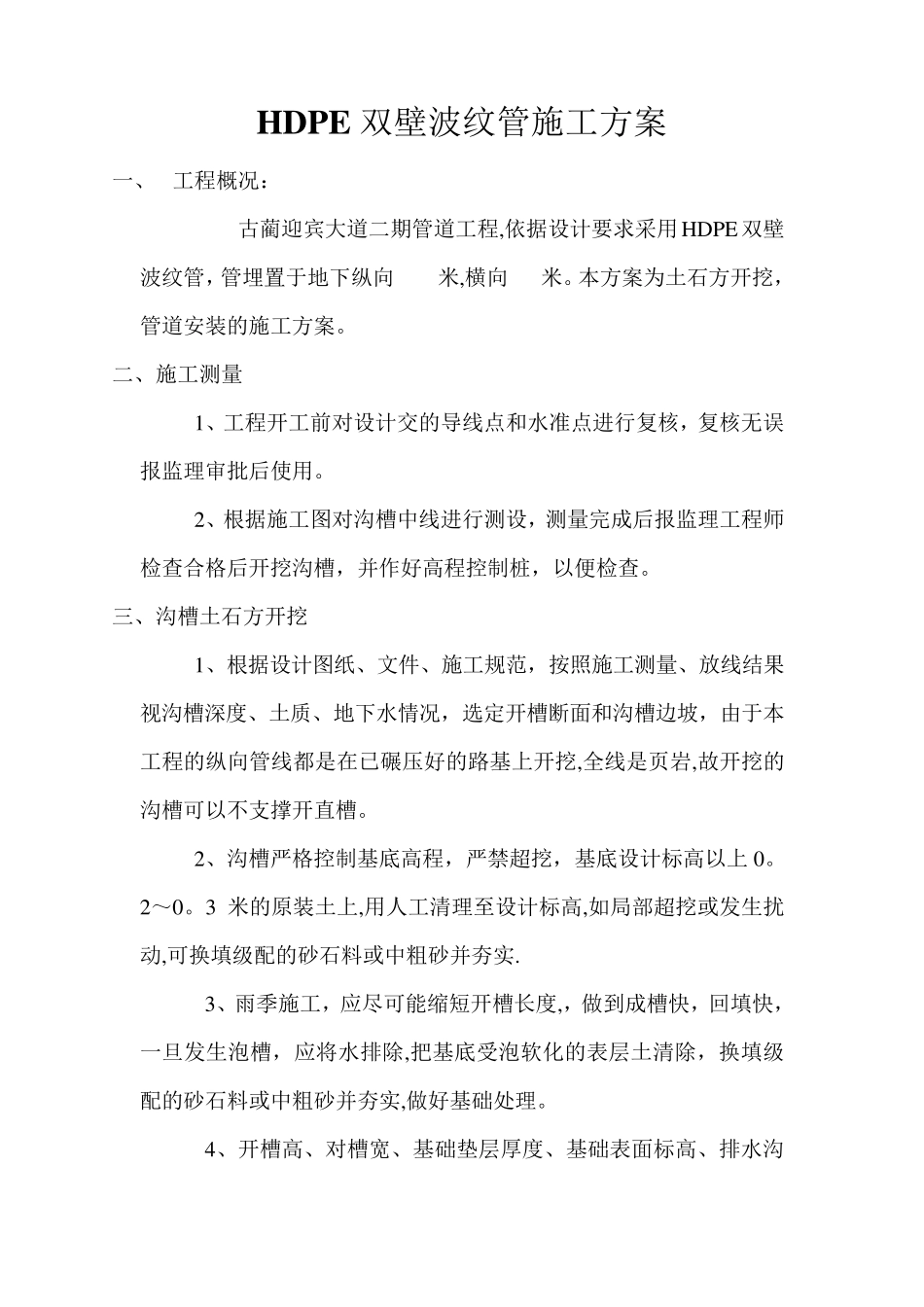

HDPE 双壁波纹管施工方案 一、 工程概况： 古蔺迎宾大道二期管道工程,依据设计要求采用HDPE双壁波纹管，管埋置于地下纵向 米,横向 米。本方案为土石方开挖，管道安装的施工方案。 二、施工测量 1、工程开工前对设计交的导线点和水准点进行复核，复核无误报监理审批后使用。 2、根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格后开挖沟槽，并作好高程控制桩，以便检查。 三、沟槽土石方开挖 1、根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质、地下水情况，选定开槽断面和沟槽边坡，由于本工程的纵向管线都是在已碾压好的路基上开挖,全线是页岩,故开挖的沟槽可以不支撑开直槽。 2、沟槽严格控制基底高程，严禁超挖，基底设计标高以上 0。2～0。3 米的原装土上,用人工清理至设计标高,如局部超挖或发生扰动,可换填级配的砂石料 或中粗 砂并夯 实 . 3、雨 季 施工，应 尽 可能 缩 短 开槽长 度,，做 到 成槽快 ，回 填快 ，一旦 发生泡 槽，应 将 水排 除 ,把 基底受 泡 软 化 的表 层 土清除 ，换填级配的砂石料 或中粗 砂并夯 实 ,做 好基础 处 理。 4、开槽高、对槽宽 、基础 垫 层 厚 度、基础 表 面标高、排 水沟畅通情况、沟内是否有污泥杂物、基面有无扰动等作业项目分别进行验收，合格后才能进入下道工序。 5、质量要求: 槽底高程0,—30 槽底中线每侧宽度,不小于设计值 沟槽边坡 不陡于规定 6、分项工程施工工艺图(土石方工程） 测 量 放线 四、垫层施工 1、垫层施工钱,现将槽内废渣,渣土等杂物清 除和将 水浸 泡过 的软泥清除干净，然后铺 上天然的级配砂石料，整 平夯实。 五、双壁波纹管的施工 挖集水坑、排水 安全距离堆码 机械或人工 土 方 淤 泥 安全距离堆码、晾干 石方 机械打眼爆破 排水工程 机械或工人除渣 异地堆码 管项、墙背回填 余 方 外 运 1、由于本工程纵向的波纹管直径较大，重量比较重等原因，双壁波纹管到达现场后应用机械进行装卸，装卸时采用柔韧性较好的皮带、吊带或吊绳进行吊装。 2、管道运输 短距离运输，不应在坚硬不平地面或石子地面上滚动，以防损伤保护层或防腐层。 大直径双壁波纹管,叠放运输不宜大于三层，小径管道如采用叠放运输时，应将所有管道保持稳定，管道之间留有适当缝隙，以防发生碰撞。 上下叠放运输，其高度不赢超过 4 倍管径或 2m，车底与管...
