HDPE管安装专项施工方案

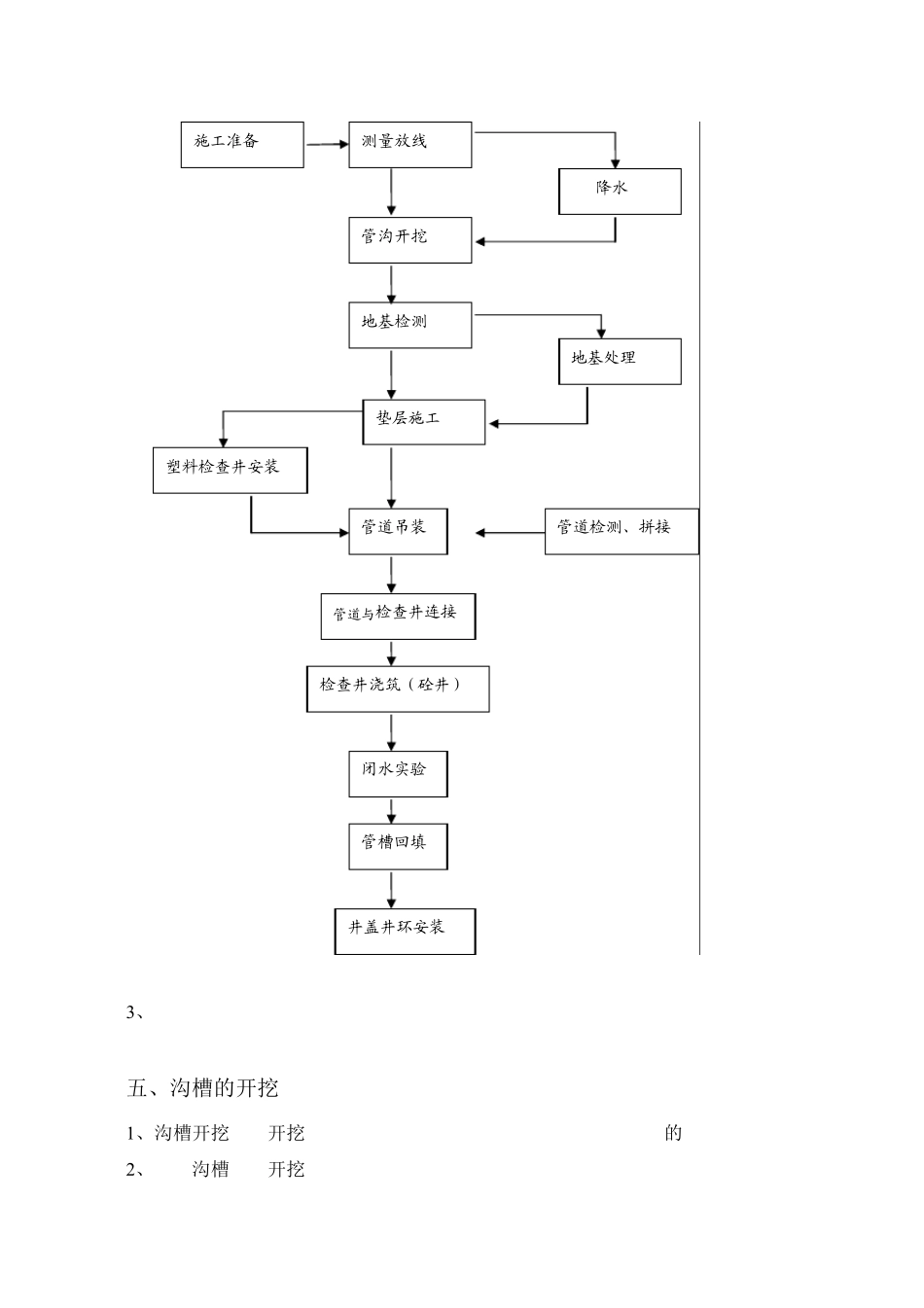

HDPE 管安装专项 施工方案 中国水利水电******有限公司 南昌市*********************项目部 2013年 12月 一、工程简介 南昌市***工程主要位于**********工程涉及 HDPE 截污管 33.4km 。 二、参照规范 1、《给排水管道工程施工及验收规范》（GB50268-2008） 2、《埋地聚乙烯排水管道工程技术规程》（CECS164:2004） 3、《埋地排水聚乙烯（PE）结构壁管道系统》（GB/T19472.2-2004） 三、施工流程 HDPE 管施工流程如图 1 所示。 四、施工准备 4 .1 管道装卸与存放 1、管道主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行吊装，不得采用钢丝绳或链条进行装卸和运输。 2、管道装卸时应采用两个支撑点，两个支撑点位置宜放在管长的四分之一处，以保持管道稳定。 3、在管道装卸过程中应防止管道撞击或摔跌，尤其注意对管端承插口的保护，如有擦伤应及时与厂家联系，以便妥善处理。 4、管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物 体，要有防止管道滚动的措施。 5、不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木板挡住。堆放时注意底层管道的承重能力，堆放高度不超过3 米。 4 .2 管道进场检测 1、运到现场的管道，先查验出厂合格证及出厂检测报告。现场可采用目测法对管道是否有损伤进行检验，同时做好记录与验收手续。 2、如发现管道有损伤，应及时进行标记并分开存放，同时通知厂家驻地工程师进行检查鉴定，不合格的进入不合格品处理程序。 图 1 HDPE管施工流程图 3 、每一批次及时进行现场取样检测，通知监理工程师现场见证，样品应随机抽取，取样数量与长度应符合规范及实验要求。 五、沟槽的开挖 1 、沟槽开挖时，开挖坡度应按设计图纸或已经经监理工程师批复的施工方案进行。 2 、管道沟槽底部开挖宽度应设计要求进行，设计无要求时，可按下式计算： 测量放线 管沟开挖 地基检测 管道检测、拼接 垫层施工 管道吊装 管道与检查井连接 降水 塑料检查井安装 地基处理 井盖井环安装 检查井浇筑（砼井） 施工准备 闭水实验 管槽回填 B=D0+2(b1+b2)+b3 式中：D0-管道结构外径 管道吊装 现场取样 b1-管道一侧工作面宽度，可按下表进行取值 b2-管道一侧的支撑厚度，可以取15-20cm ，没有支撑时取b2=0 b3-沟槽底部排水沟宽度，可取b3=50cm 管道一侧工作面宽度 管道外径D0（mm） 最小一侧工作面宽度b1（mm) ...
