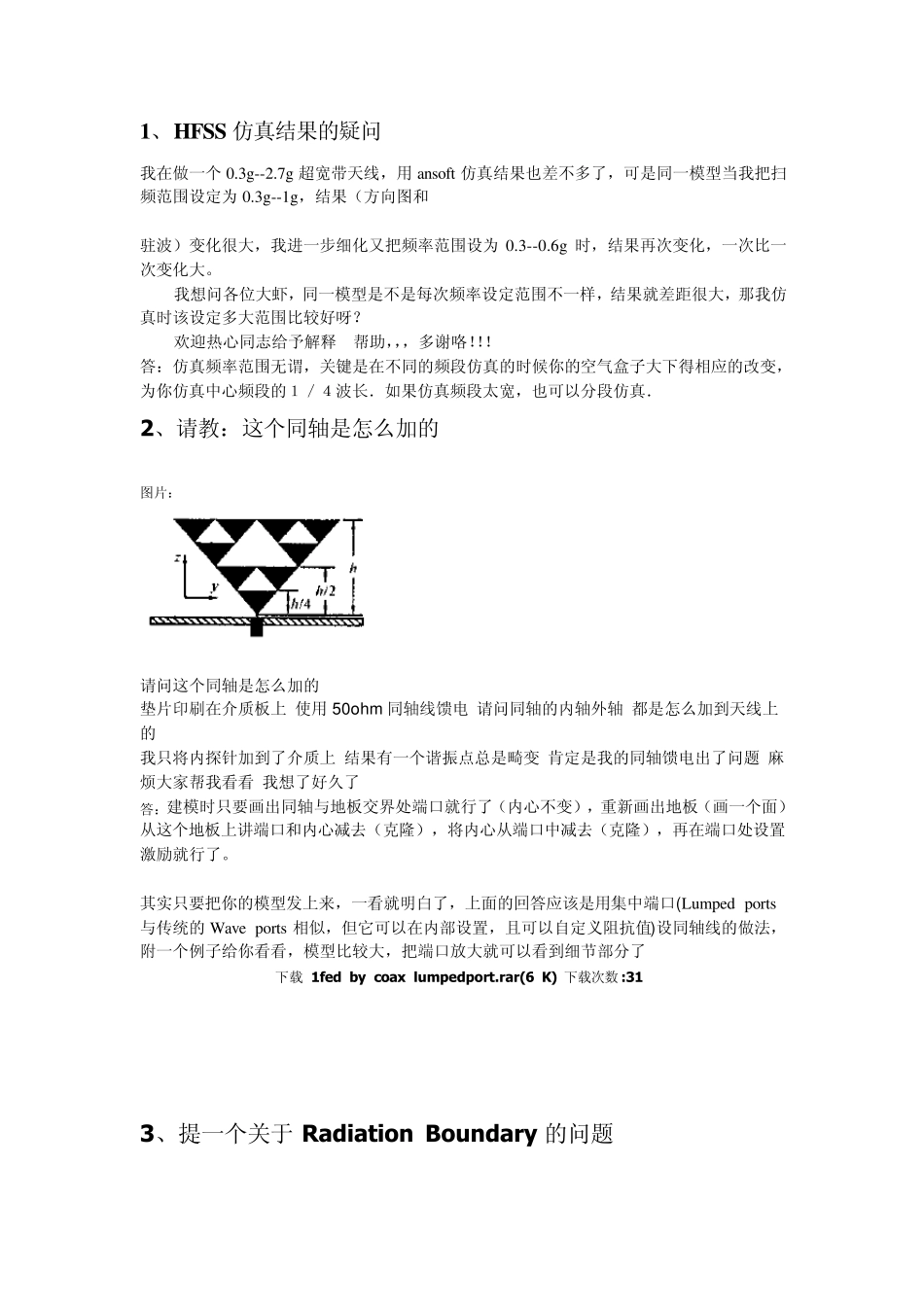

1、HFSS仿真结果的疑问 我在做一个 0.3g--2.7g 超宽带天线,用 ansoft 仿真结果也差不多了,可是同一模型当我把扫频范围设定为 0.3g--1g,结果(方向图和 驻波)变化很大,我进一步细化又把频率范围设为 0.3--0.6g 时,结果再次变化,一次比一次变化大。 我想问各位大虾,同一模型是不是每次频率设定范围不一样,结果就差距很大,那我仿真时该设定多大范围比较好呀? 欢迎热心同志给予解释 帮助,,,多谢咯!!! 答:仿真频率范围无谓,关键是在不同的频段仿真的时候你的空气盒子大下得相应的改变,为你仿真中心频段的1/4波长.如果仿真频段太宽,也可以分段仿真. 2、请教:这个同轴是怎么加的 图片: 请问这个同轴是怎么加的 垫片印刷在介质板上 使用 50ohm 同轴线馈电 请问同轴的内轴外轴 都是怎么加到天线上的 我只将内探针加到了介质上 结果有一个谐振点总是畸变 肯定是我的同轴馈电出了问题 麻烦大家帮我看看 我想了好久了 答:建模时只要画出同轴与地板交界处端口就行了(内心不变),重新画出地板(画一个面)从这个地板上讲端口和内心减去(克隆),将内心从端口中减去(克隆),再在端口处设置激励就行了。 其实只要把你的模型发上来,一看就明白了,上面的回答应该是用集中端口(Lu mped ports 与传统的 Wav e ports 相似,但它可以在内部设置,且可以自定义阻抗值)设同轴线的做法,附一个例子给你看看,模型比较大,把端口放大就可以看到细节部分了 下载 1fed by coax lumpedport.rar(6 K) 下载次数 :31 3、提一个关于 Radiation Boundary 的问题 如题,按照 full book 上的说法,只要将模型边界条件设置成 Radiation Boundary,就相当于不受边界的约束,波可以辐射到无限远空间,换句话说求解的空间大小已经不会对求解结果产生影响.但是我在做微带模型时对空气层的大小设置不同值后发现结果不同.请高人指点迷津! 答: 关于这个,可以参考金建铭的电磁场的有限元方法一书,电磁场的有限元方法中对于计算区域的截断的处理都不是非常的理想,辐射边界也是近似,至于辐射边界与计算目标的距离说法更是不一,论坛之前有帖子进行过大规模的讨论,我记得结果似乎是没有完全的定论,最常见到说法是 0.25 波长就” 差不多“ ,呵呵具体每种情况到底差多少也不可一概而论。而且这个 0.25 的系数似乎不被金建铭很认可,书中的相关的有限元计算设置的都是 0.3 倍波长, 吸收边界...
