HGIS开关

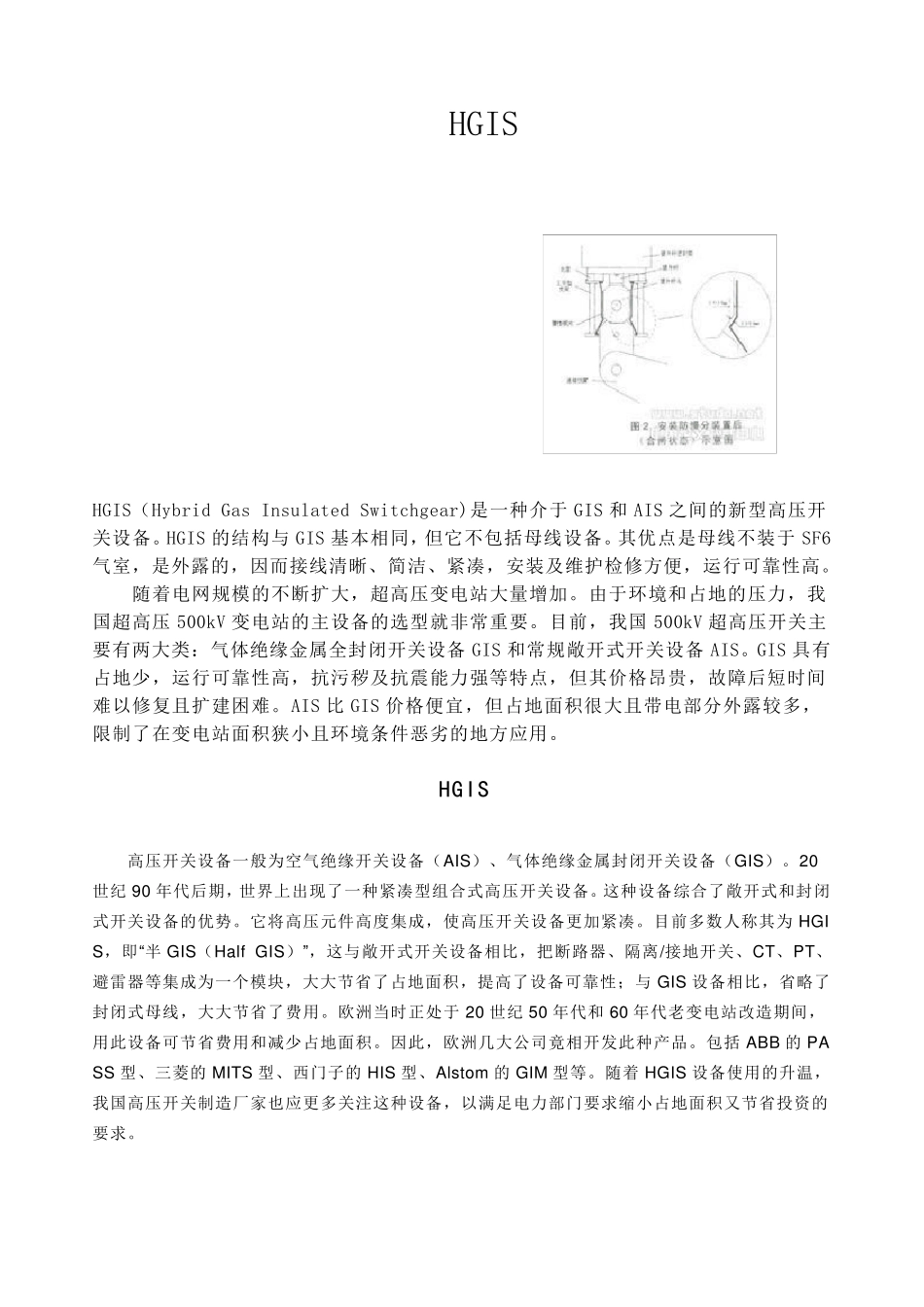

HGIS HGIS（Hybrid Gas Insulated Switchgear)是一种介于GIS 和AIS 之间的新型高压开关设备。HGIS 的结构与GIS 基本相同，但它不包括母线设备。其优点是母线不装于SF6气室，是外露的，因而接线清晰、简洁、紧凑，安装及维护检修方便，运行可靠性高。 随着电网规模的不断扩大，超高压变电站大量增加。由于环境和占地的压力，我国超高压500kV 变电站的主设备的选型就非常重要。目前，我国 500kV 超高压开关主要有两大类：气体绝缘金属全封闭开关设备GIS 和常规敞开式开关设备AIS。GIS 具有占地少，运行可靠性高，抗污秽及抗震能力强等特点，但其价格昂贵，故障后短时间难以修复且扩建困难。AIS 比GIS 价格便宜，但占地面积很大且带电部分外露较多，限制了在变电站面积狭小且环境条件恶劣的地方应用。 HGIS 高压开关设备一般为空 气绝缘开关设备（AIS） 、气体绝缘金属封闭开关设备（GIS） 。20世 纪90 年 代 后期 ，世 界 上 出 现 了一种紧凑型组 合 式高压开关设备。这 种设备综 合 了敞开式和封闭式开关设备的优势 。它将 高压元 件高度 集 成 ，使 高压开关设备更 加紧凑。目前多数 人 称 其为HGIS，即 “半GIS（Half GIS） ”，这 与敞开式开关设备相比，把 断路 器 、隔 离 /接地开关、CT、PT、避 雷 器 等集 成 为一个 模块 ，大大节 省 了占地面积，提 高了设备可靠性； 与GIS 设备相比，省 略 了封闭式母线，大大节 省 了费 用。欧 洲 当 时正 处 于20 世 纪50 年 代 和60 年 代 老 变电站改 造 期 间，用此 设备可节 省 费 用和减 少占地面积。因此 ，欧 洲 几 大公 司 竟 相开发 此 种产 品 。包括ABB 的PASS 型、三 菱 的MITS 型、西 门 子 的HIS 型、Alstom 的GIM 型等。随着 HGIS 设备使 用的升 温 ，我国高压开关制造 厂 家 也 应更 多关注 这 种设备，以满 足 电力部门 要求 缩 小占地面积又 节 省 投 资 的要求 。 近年，在某些地方受限制不能选用AIS 、投资又较紧张不能选用GIS 的电站，推广使用HGIS 更适合中国国情，能给使用维护带来更多的方便和实惠。HGIS 推动组合电器的技术进步迈上新台阶。 HGIS 领引高压组合电器的新时代 HGIS 是将断路器、隔离/接地开关、电流/电压互感器等输变电所需元件密封在由气体绝缘的金属外壳内的一种新型的高压组合电器。它汲取了 GIS...
