Hipath3000简单使用手册

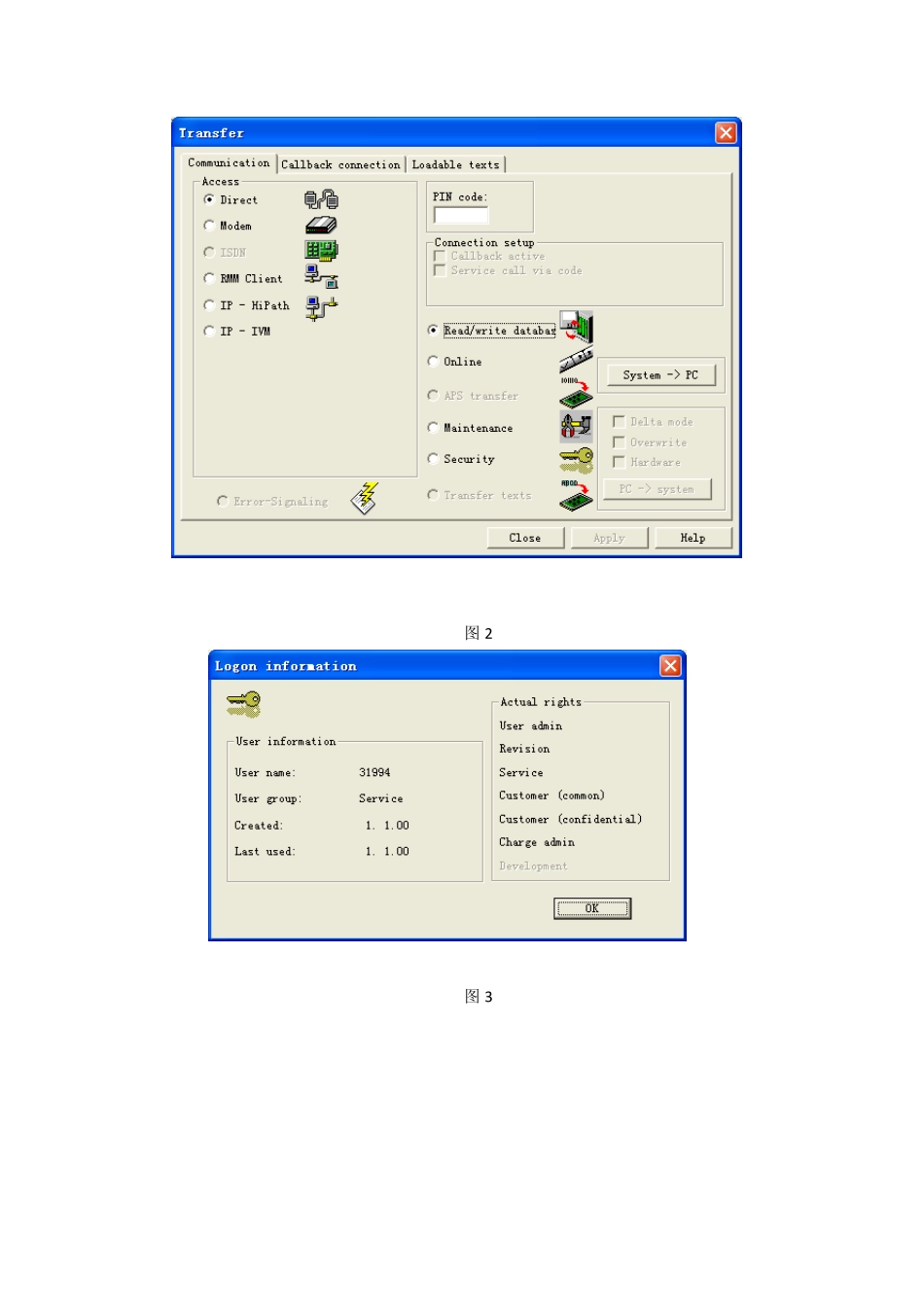

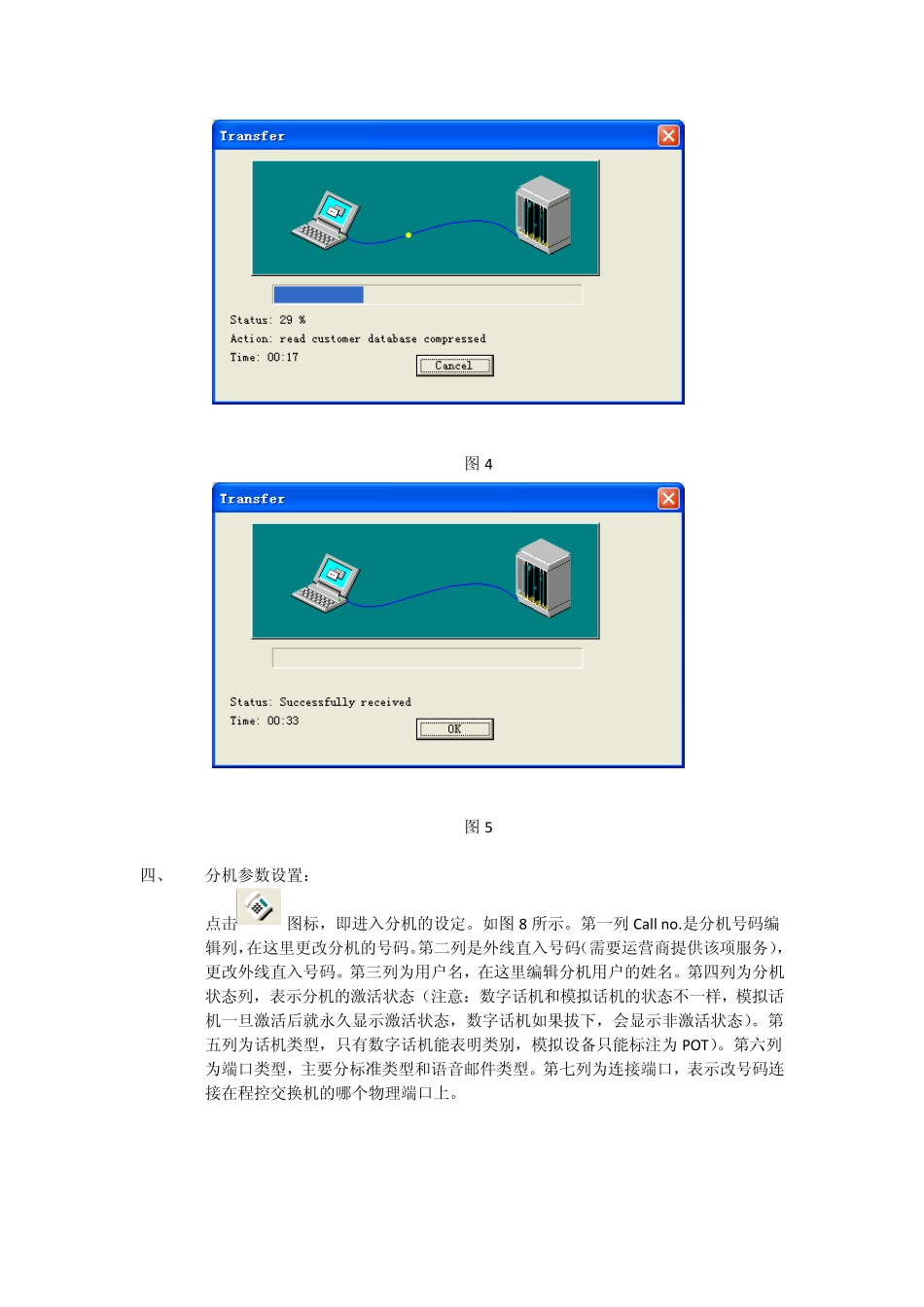

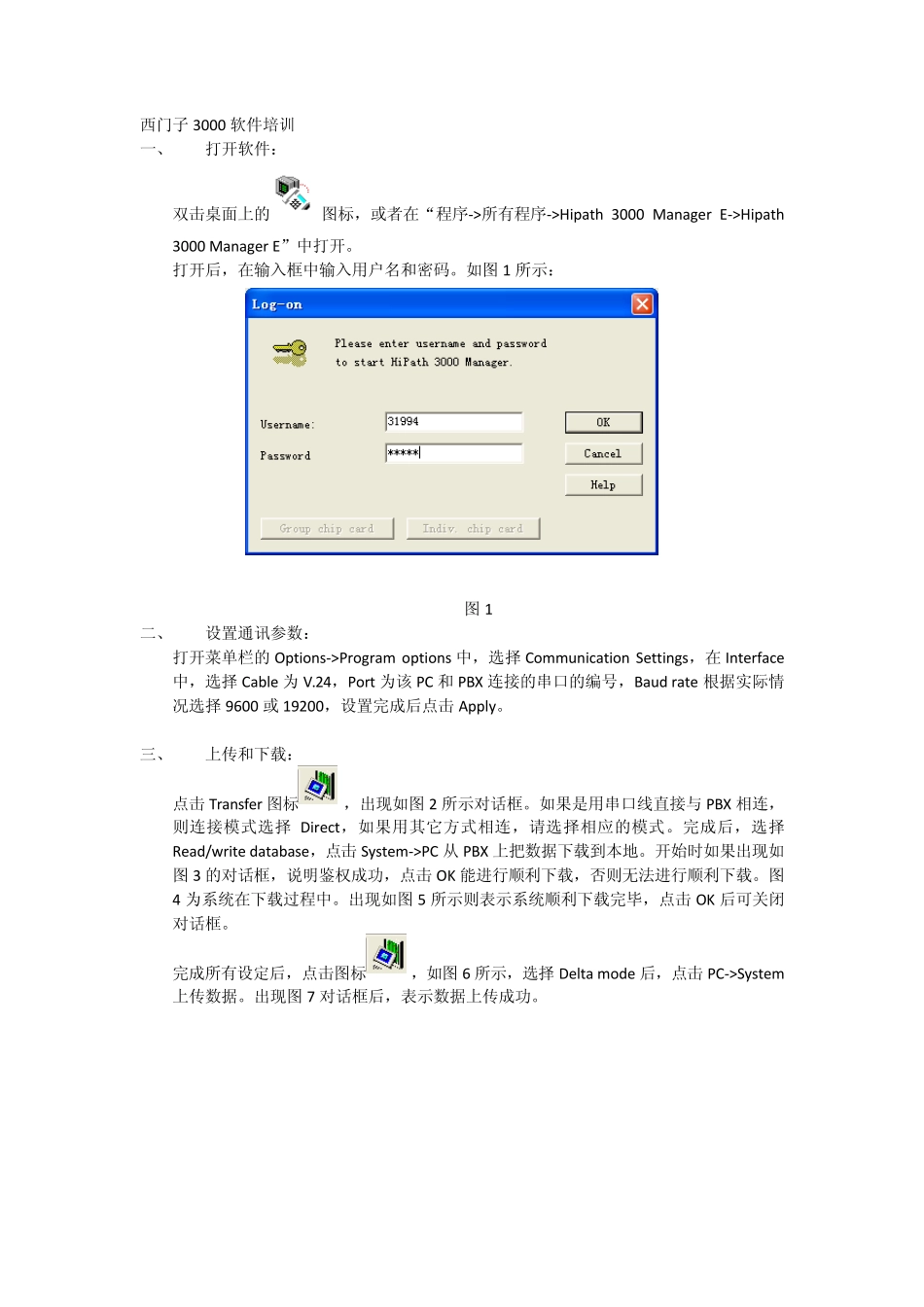

西门子3000 软件培训 一、 打开软件： 双击桌面上的 图标，或者在“程序->所有程序->Hipath 3000 Manager E->Hipath 3000 Manager E”中打开。 打开后，在输入框中输入用户名和密码。如图1 所示： 图1 二、 设置通讯参数： 打开菜单栏的Options->Program options 中，选择 Communication Settings，在Interface中，选择 Cable 为 V.24，Port 为该 PC 和 PBX 连接的串口的编号，Baud rate 根据实际情况选择 9600 或19200，设置完成后点击Apply。 三、 上传和下载： 点击Transfer 图标，出现如图2 所示对话框。如果是用串口线直接与 PBX 相连，则连接模式选择 Direct，如果用其它方式相连，请选择相应的模式。完成后，选择Read/write database，点击System->PC 从 PBX 上把数据下载到本地。开始时如果出现如图3 的对话框，说明鉴权成功，点击OK 能进行顺利下载，否则无法进行顺利下载。图4 为系统在下载过程中。出现如图5 所示则表示系统顺利下载完毕，点击OK 后可关闭对话框。 完成所有设定后，点击图标，如图6 所示，选择 Delta mode 后，点击PC->System上传数据。出现图7 对话框后，表示数据上传成功。 图 2 图 3 图4 图5 四、 分机参数设置： 点击图标，即进入分机的设定。如图8 所示。第一列 Call no.是分机号码编辑列，在这里更改分机的号码。第二列是外线直入号码（需要运营商提供该项服务），更改外线直入号码。第三列为用户名，在这里编辑分机用户的姓名。第四列为分机状态列，表示分机的激活状态（注意：数字话机和模拟话机的状态不一样，模拟话机一旦激活后就永久显示激活状态，数字话机如果拔下，会显示非激活状态）。第五列为话机类型，只有数字话机能表明类别，模拟设备只能标注为 POT）。第六列为端口类型，主要分标准类型和语音邮件类型。第七列为连接端口，表示改号码连接在程控交换机的哪个物理端口上。 图 6 图 7 图8 五、 中继设置： 点击图标，进入中继模式设置。如图9 所示，Tru nk 中，第一列为线路号，第二列为端口物理号，第三列为直选号码，第四列为中级组号码，第五列为参数设置，第六列为激活状态，第七列为中继类型（数字中继、模拟中继）。 图9 图10 第二项Routes 是对中继组进行号码编辑（图10）。Name 中可以对中继组进行命名。PABX number 是对交换机出中继和入中继的号码进行匹配。Seizure code 是出中继号码。 图11...
