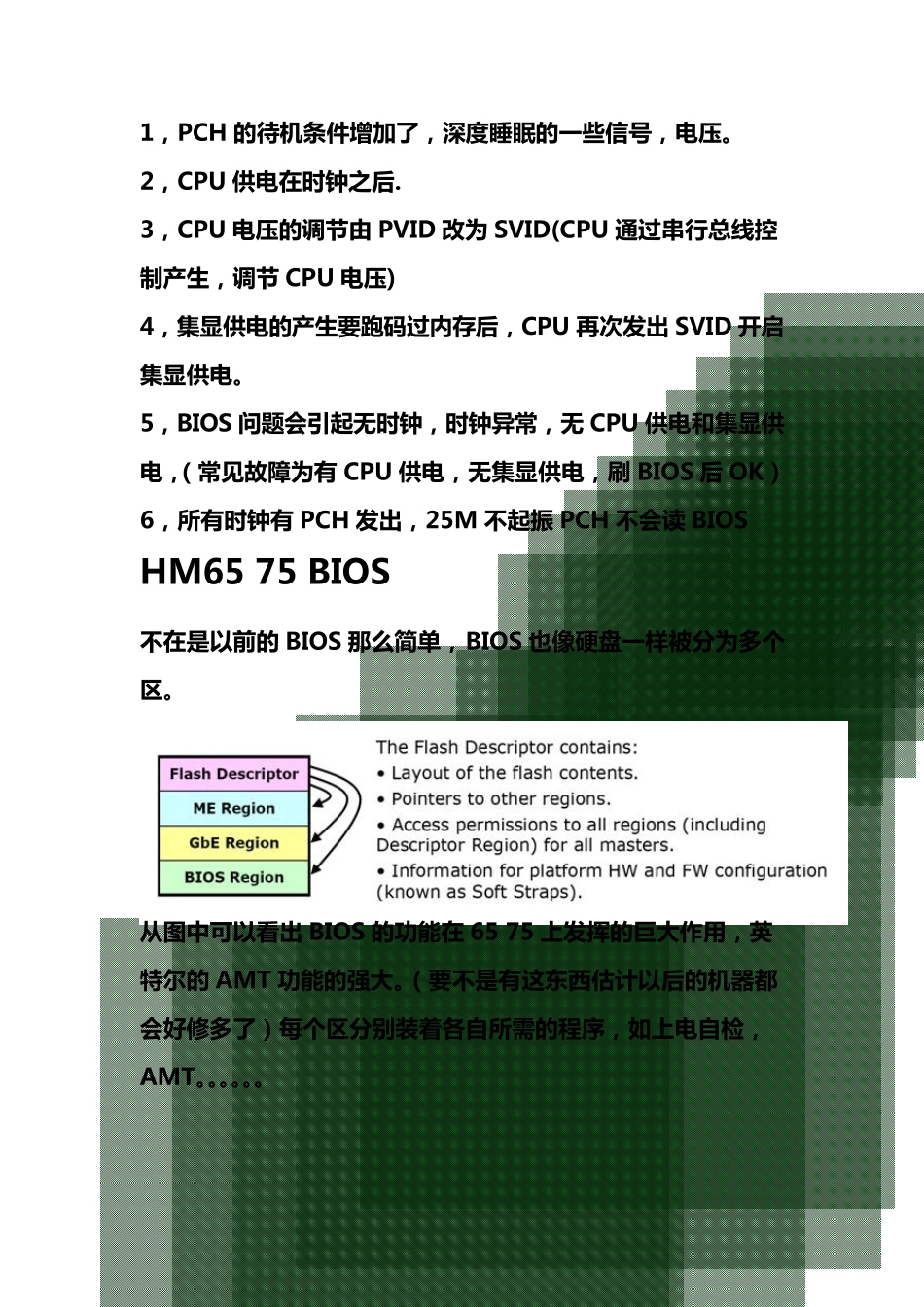

HM65 75 上电时序分析 待机部分: PCH 在待机时增加了一些信号,电压, VCCDSW3_3: 在英特尔官方文档中,此信号概括的比较少,通常理解为,用于唤醒 PCH 深度睡眠的信号,正常是要为高电平 3.3V,如 PCH 不支持此深度睡眠是时,与 VCCSUS3_3 相连。 DPWROK: 为 VCCDSW3_3 的电压电源好信号,PCH 不支持深度睡眠时,与 RSMRST#相连。 SLP_SUS#: 深度睡眠指示信号,可以用于开启 S5 状态的电压,如VCCSUS3_3 电压,PCH 不支持深度睡眠时,此信号悬空. HM65 75 时序特点: 1,PCH 的待机条件增加了,深度睡眠的一些信号,电压。 2,CPU 供电在时钟之后. 3,CPU 电压的调节由 PVID 改为 SVID(CPU 通过串行总线控制产生,调节 CPU 电压) 4,集显供电的产生要跑码过内存后,CPU 再次发出 SVID 开启集显供电。 5,BIOS 问题会引起无时钟,时钟异常,无 CPU 供电和集显供电,(常见故障为有 CPU 供电,无集显供电,刷 BIOS 后 OK) 6,所有时钟有 PCH 发出,25M 不起振 PCH 不会读 BIOS HM65 75 BIOS 不在是以前的 BIOS 那么简单, BIOS 也像硬盘一样被分为多个区。 从图中可以看出 BIOS 的功能在 65 75 上发挥的巨大作用,英特尔的 AMT 功能的强大。(要不是有这 东 西 估 计 以后的机器 都会好修 多了)每 个区分别 装 着 各 自 所需 的程 序,如上电自 检,AMT。。。。。。 从图中可以看出 BIOS 问题的确会引起时钟异常。 时序部分: 1. 在没有插入适配器或电池时,通过 3V 的纽扣电池给 PCH 的RTC 电路供电,PCH 在得到供电后会给 32.768KHz 晶振起振,接着产生 RTCRST#,SRTCRST#。 2. 在插入适配器后产生公共点,公共点给到待机芯片,产生待机线性电压,线性电压会给到 EC,给 EC 待机供电,接着产生 EC 待机时钟 32.768KHz,待机复位 3. EC 在得到待机供电,待机时钟,待机复位 后,就 会发出片选(CS#)选 中 BIOS,读取 BIOS 程序配置 自身 脚 位 ,如果 EC 检测 到充电芯片发过来的适配器检测信号,ACIN, 就会自动发出信号去开启 PCH 的待机电压(VCCSUS3_3,V5REF_SUS), PCH 在收到待机电压后会发出一个应答信号 SUSWRAN#(此信号为低会导致不上电)给到 EC 然后发出 RSMRST#(PCH 内部 ACPI控制器的复位清零信号)待机电压电源好给到 PCH,通知南桥此时待机电压正常,如果 EC 检测不到适配器,...
