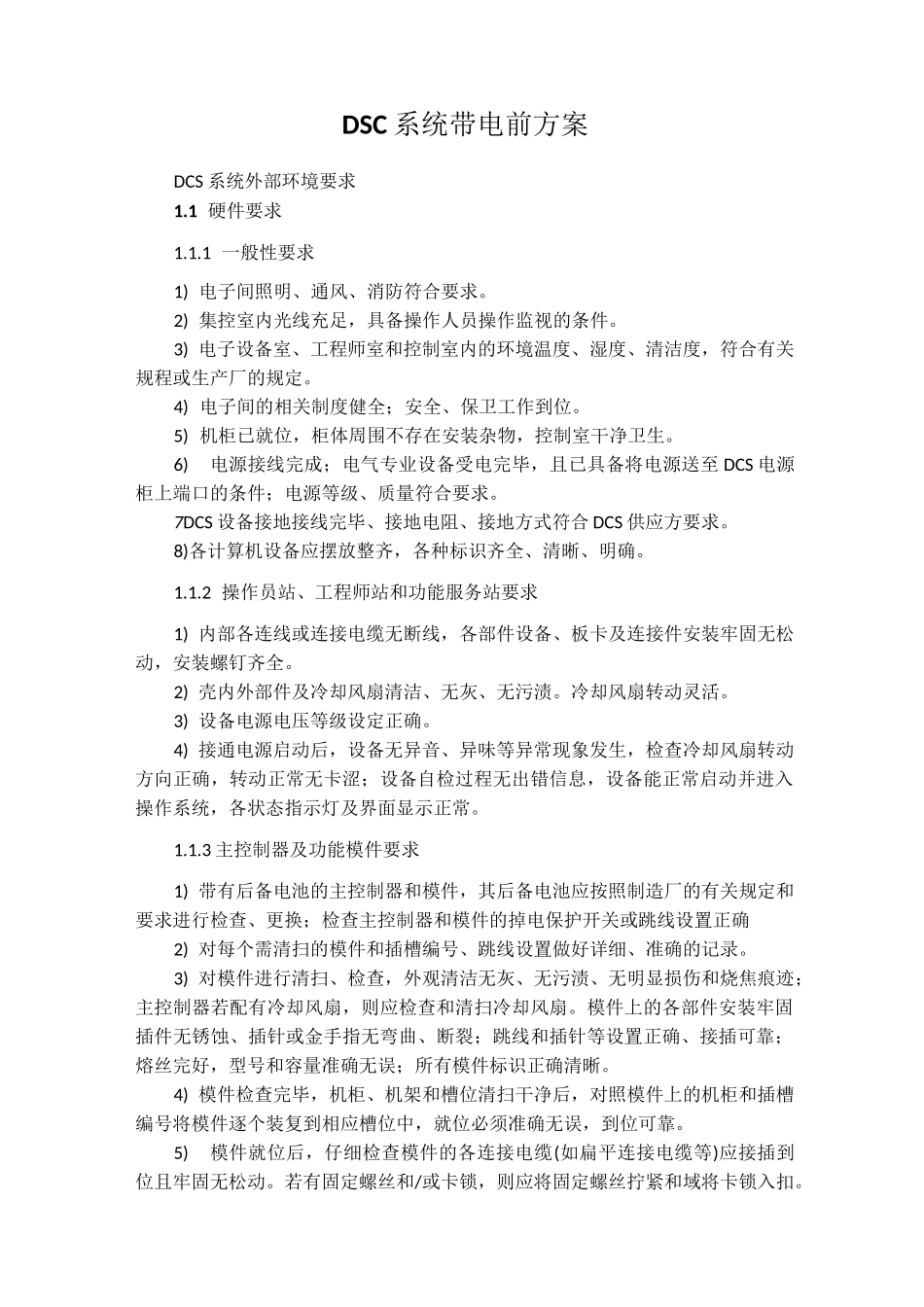

DSC 系统带电前方案DCS 系统外部环境要求1.1 硬件要求1.1.1 一般性要求1) 电子间照明、通风、消防符合要求。2) 集控室内光线充足，具备操作人员操作监视的条件。3) 电子设备室、工程师室和控制室内的环境温度、湿度、清洁度，符合有关规程或生产厂的规定。4) 电子间的相关制度健全；安全、保卫工作到位。5) 机柜已就位，柜体周围不存在安装杂物，控制室干净卫生。6)电源接线完成；电气专业设备受电完毕，且已具备将电源送至 DCS 电源柜上端口的条件；电源等级、质量符合要求。7DCS 设备接地接线完毕、接地电阻、接地方式符合 DCS 供应方要求。8)各计算机设备应摆放整齐，各种标识齐全、清晰、明确。1.1.2 操作员站、工程师站和功能服务站要求1) 内部各连线或连接电缆无断线，各部件设备、板卡及连接件安装牢固无松动，安装螺钉齐全。2) 壳内外部件及冷却风扇清洁、无灰、无污渍。冷却风扇转动灵活。3) 设备电源电压等级设定正确。4) 接通电源启动后，设备无异音、异味等异常现象发生，检查冷却风扇转动方向正确，转动正常无卡涩；设备自检过程无出错信息，设备能正常启动并进入操作系统，各状态指示灯及界面显示正常。1.1.3 主控制器及功能模件要求1) 带有后备电池的主控制器和模件，其后备电池应按照制造厂的有关规定和要求进行检查、更换；检查主控制器和模件的掉电保护开关或跳线设置正确2) 对每个需清扫的模件和插槽编号、跳线设置做好详细、准确的记录。3) 对模件进行清扫、检查，外观清洁无灰、无污渍、无明显损伤和烧焦痕迹；主控制器若配有冷却风扇，则应检查和清扫冷却风扇。模件上的各部件安装牢固插件无锈蚀、插针或金手指无弯曲、断裂；跳线和插针等设置正确、接插可靠；熔丝完好，型号和容量准确无误；所有模件标识正确清晰。4) 模件检查完毕，机柜、机架和槽位清扫干净后，对照模件上的机柜和插槽编号将模件逐个装复到相应槽位中，就位必须准确无误，到位可靠。5)模件就位后，仔细检查模件的各连接电缆(如扁平连接电缆等)应接插到位且牢固无松动。若有固定螺丝和/或卡锁，则应将固定螺丝拧紧和域将卡锁入扣。6) 模件通电前，再次核对模件熔丝齐全，容量正确。模件通电后，各指示灯指示正常。1.1.4I/O 电源、系统电源和机柜电源要求1.1.4.1 上电前检查1) 电源熔丝符合规格要求。2) 测量变压器一、二次之间和一次端子对地间的绝缘电阻 250MQ。3) 通电前检查电源电压等级设置应正确；通电后电源装置无异...
