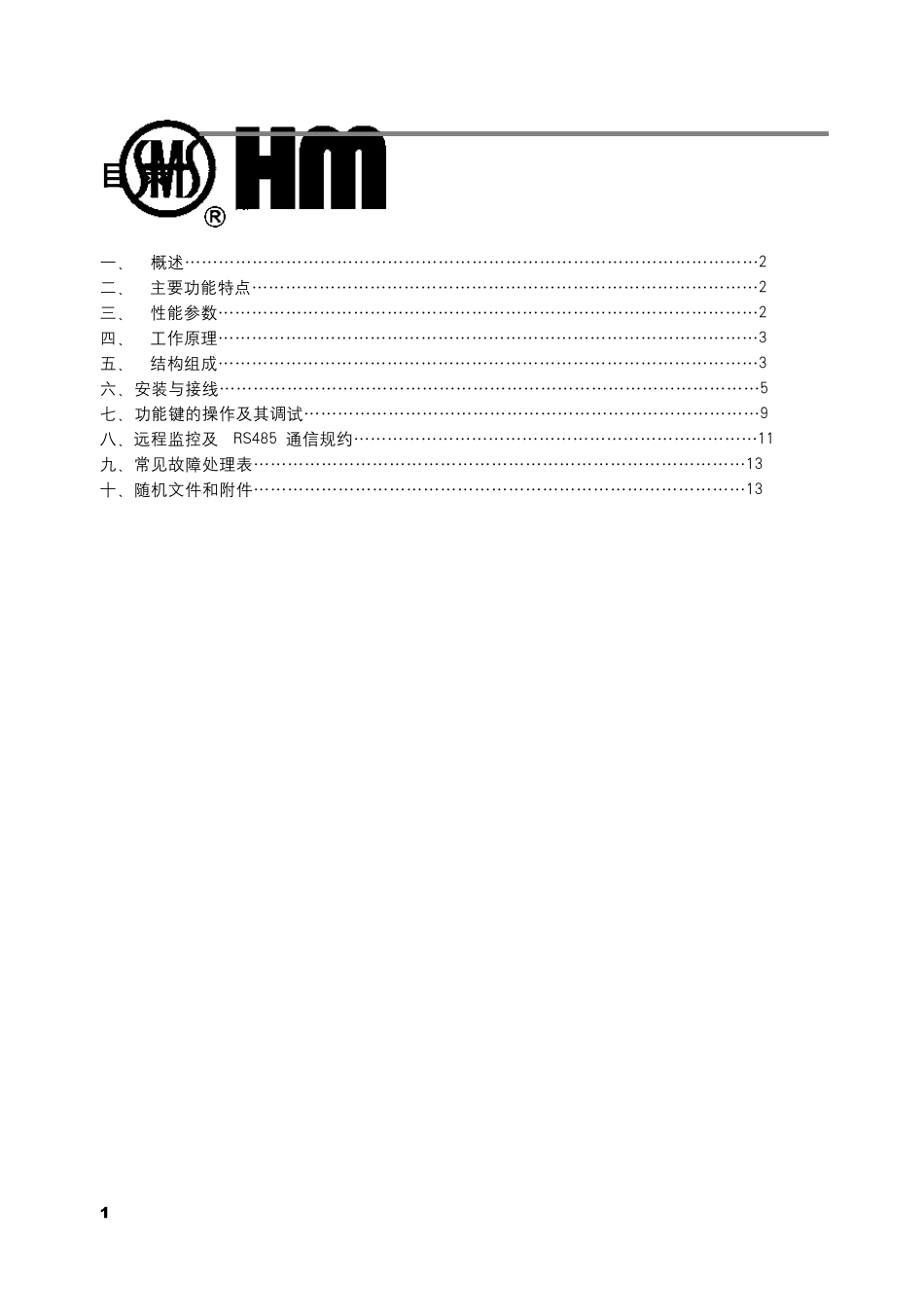

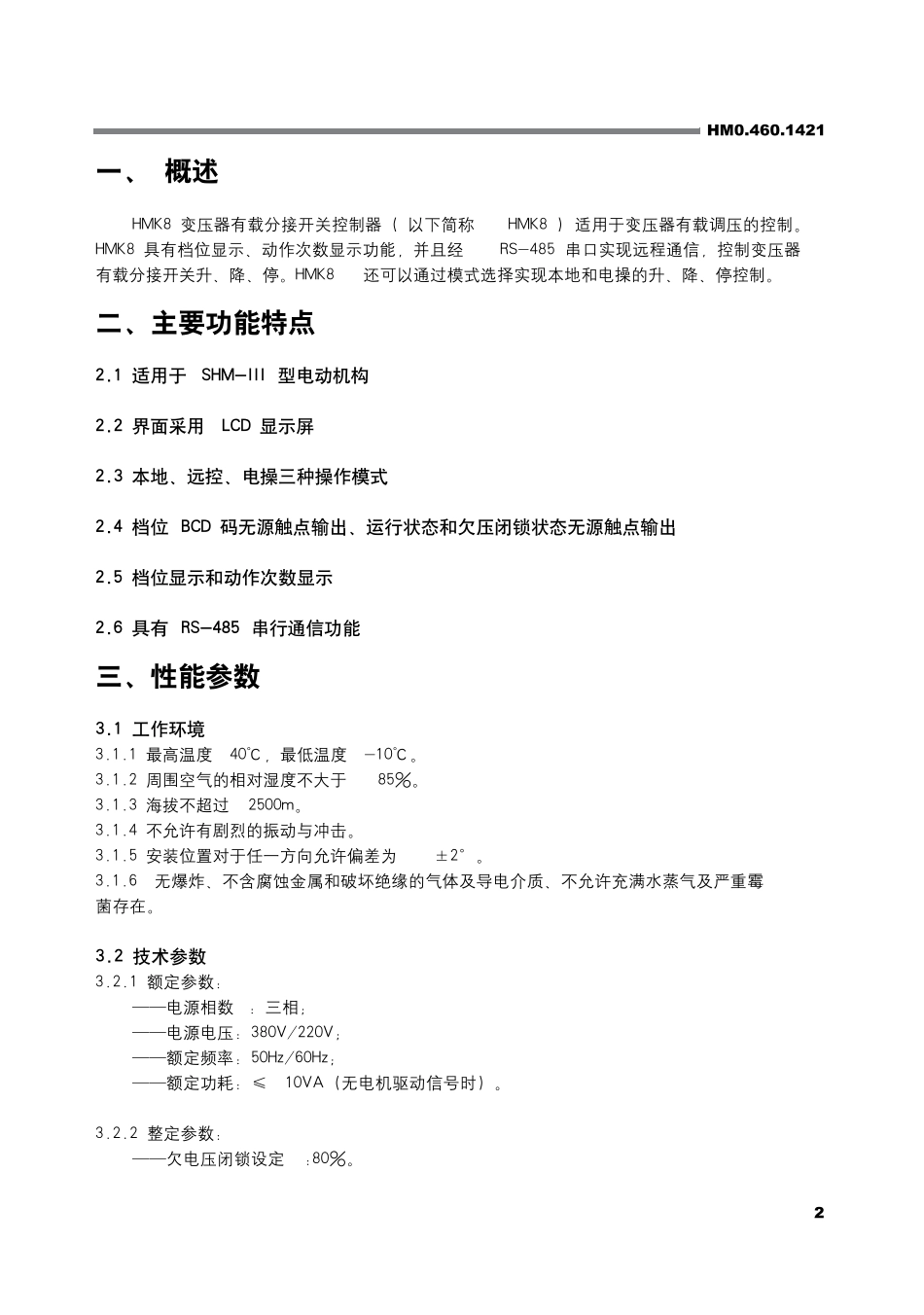

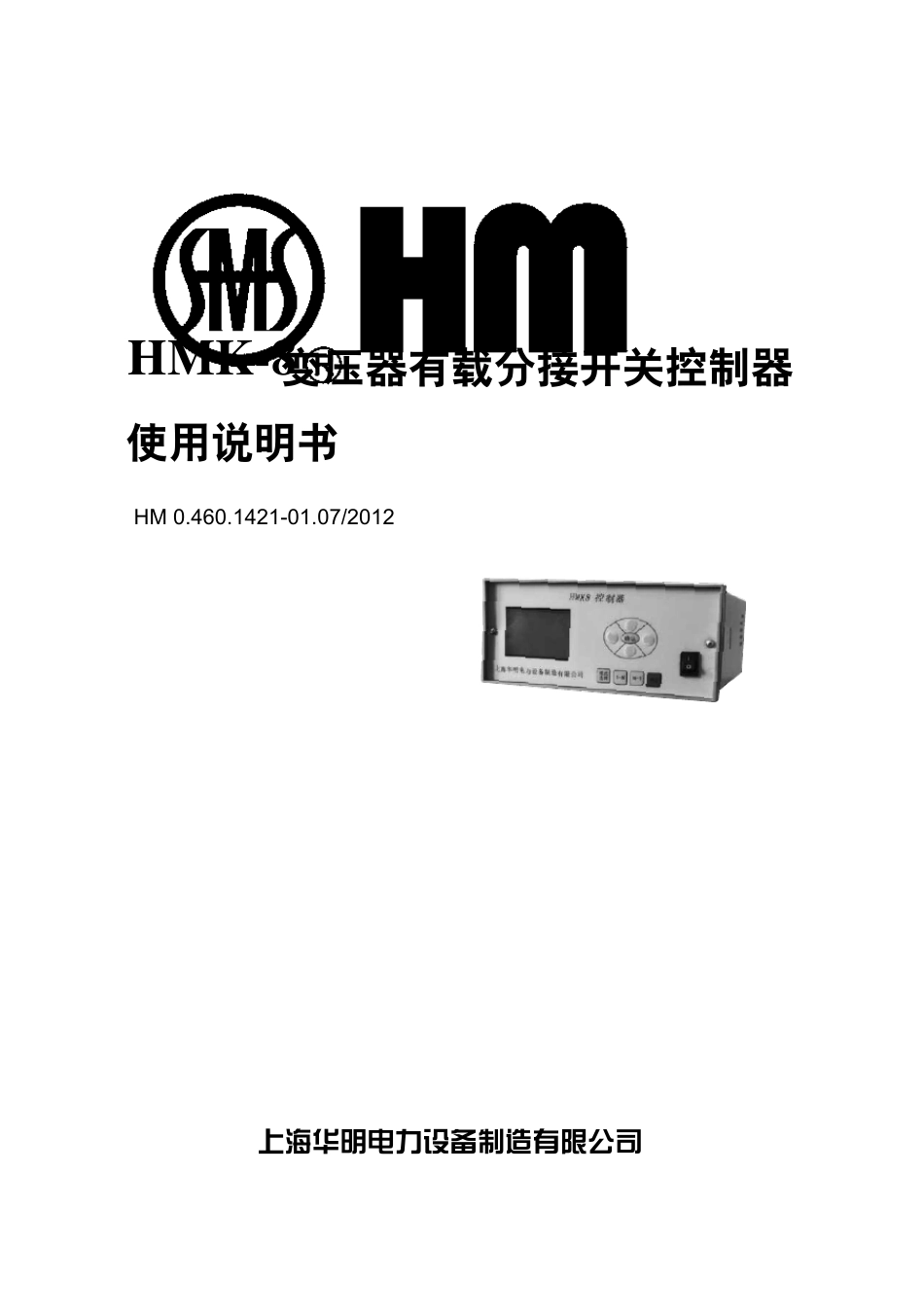

上 海 华 明 电 力 设 备制造有限公司HM K-8变压器有载分接开关控制器 HM 0.460.1421-01.07/2012使用说明书1目 录一 、 概述…………………………………………………………………………………………2二、 主要功能特点………………………………………………………………………………2三、 性能参数……………………………………………………………………………………2四、 工作原理……………………………………………………………………………………3五、 结构组成……………………………………………………………………………………3六、安装与接线……………………………………………………………………………………5七、功能键的操作及其调试………………………………………………………………………9八、远程监控及RS485 通信规约………………………………………………………………11九、常见故障处理表……………………………………………………………………………13十、随机文件和附件……………………………………………………………………………13HM0.460.1421一 、 概述HMK8 变 压 器 有 载 分 接 开 关 控 制 器 ( 以 下 简 称HMK8 ) 适 用 于 变 压 器 有 载 调 压 的 控 制 。HMK8 具 有 档 位 显 示 、动作次数显 示 功能，并且经RS-485 串口实现远程通信，控 制 变 压 器有 载 分 接 开 关 升、降、停。 HMK8还可以 通过模式选择实现本地和电操的 升、降、停控 制 。二、主要功能特点2.1 适用于SHM-III 型电动机构2.2 界面采用LCD 显示屏2.3 本地、远控、电操三种操作模式2.4 档位 BCD 码无源触点输出、运行状态和欠压闭锁状态无源触点输出2.5 档位显示和动作次数显示2.6 具有 RS-485 串行通信功能三、性能参数3.1 工作环境3.1.1 最高温度40℃，最低温度-10℃。3.1.2 周围空气的 相对湿度不大于85％。3.1.3 海拔不超过2500m。3.1.4 不允许有 剧烈的 振动与冲击。3.1.5 安装位 置对于 任一方向允许偏差为±2°。3.1.6 无爆炸、不含腐蚀金属和破坏绝缘的 气体及导电介质、不允许充满水蒸气及严重霉菌存在。3.2 技术参数3.2.1 额定参数：——电源相数: 三相；——电源电压 ：380V/220V；——额定频率：50Hz/60Hz；——额定功耗：≤10VA（无电机驱动信号时）。3.2.2 整定参数：——欠电压 闭锁设定:80％。23.2.3 显 示...
