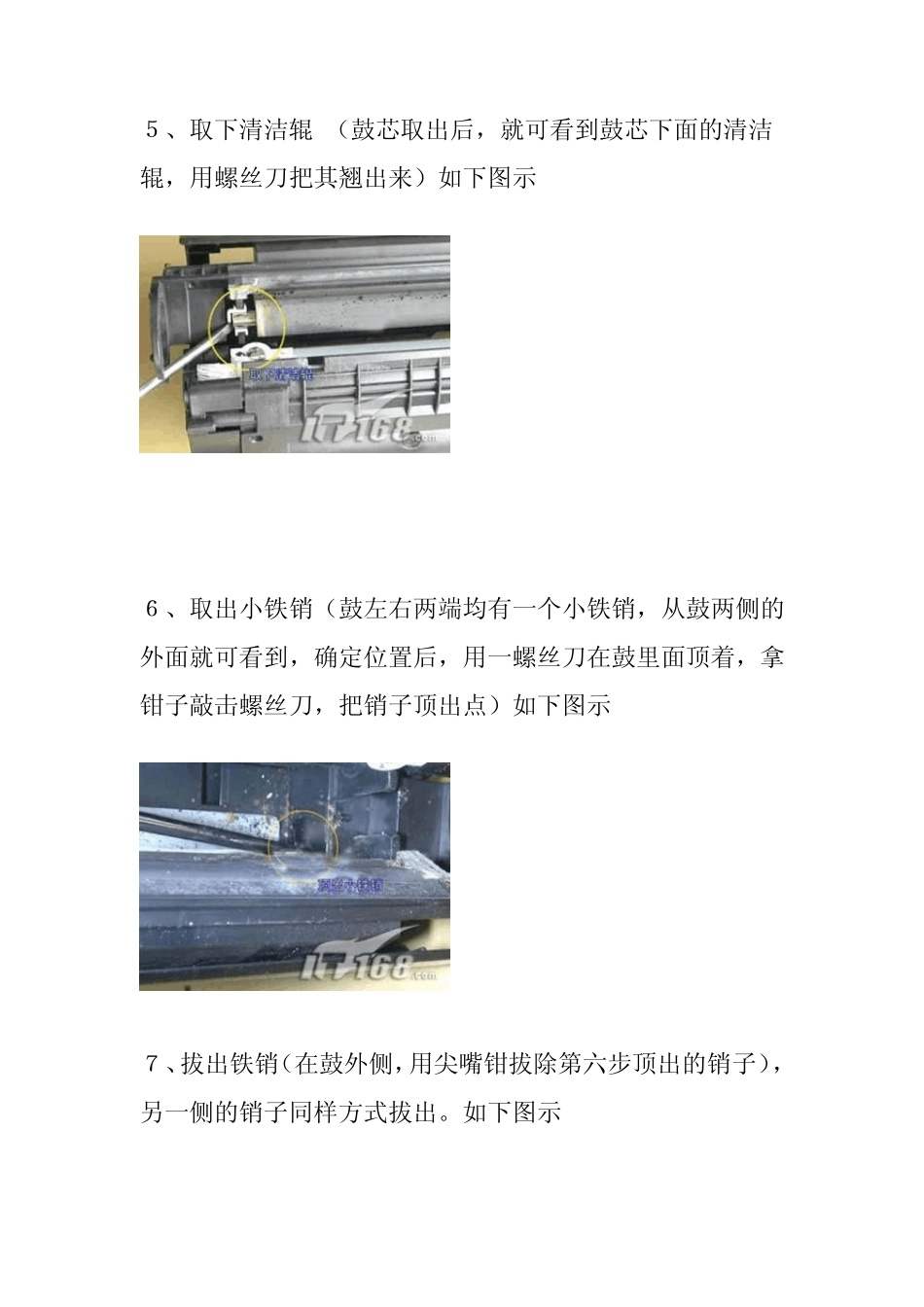

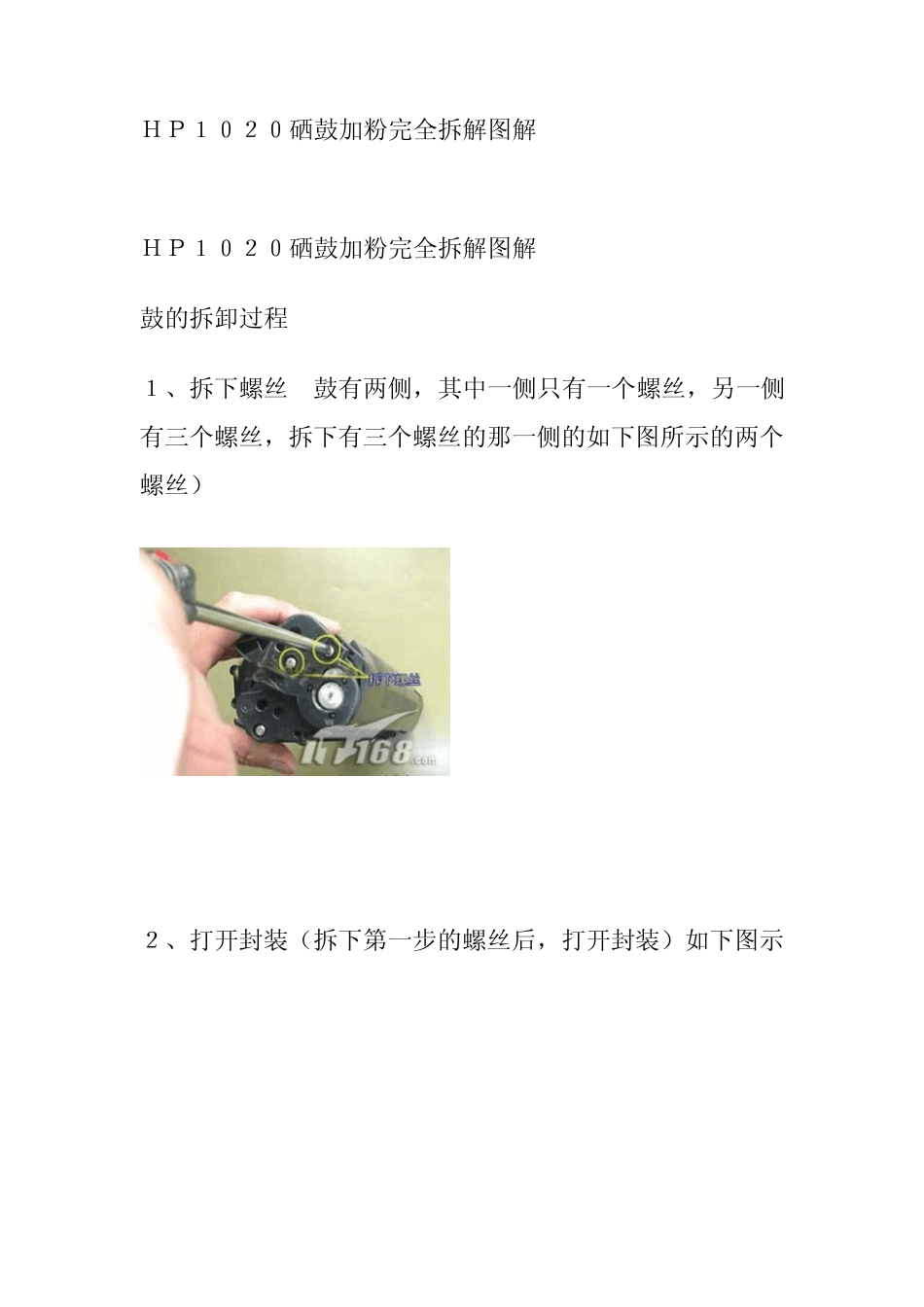

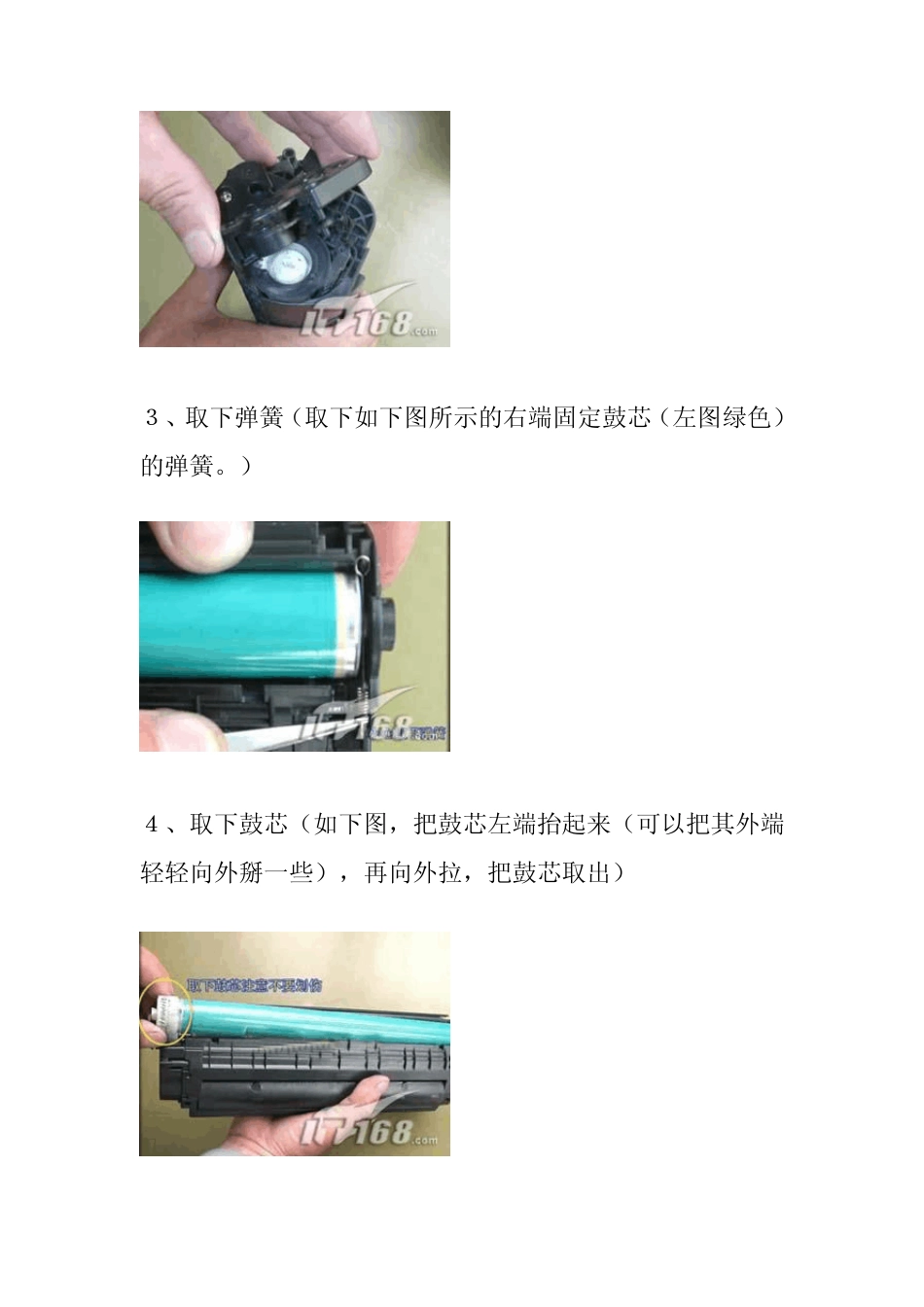

HP1020硒鼓加粉完全拆解图解 2009-10-22 19:50 HP1020硒鼓加粉完全拆解图解 鼓的拆卸过程 1、拆下螺丝( 鼓有两侧,其中一侧只有一个螺丝,另一侧有三个螺丝,拆下有三个螺丝的那一侧的如下图所示的两个螺丝) 2、打开封装(拆下第一步的螺丝后,打开封装)如下图示 3、取下弹簧(取下如下图所示的右端固定鼓芯(左图绿色)的弹簧。) 4、取下鼓芯(如下图,把鼓芯左端抬起来(可以把其外端轻轻向外掰一些),再向外拉,把鼓芯取出) 5、取下清洁辊 (鼓芯取出后,就可看到鼓芯下面的清洁辊,用螺丝刀把其翘出来)如下图示 6、取出小铁销(鼓左右两端均有一个小铁销,从鼓两侧的外面就可看到,确定位置后,用一螺丝刀在鼓里面顶着,拿钳子敲击螺丝刀,把销子顶出点)如下图示 7、拔出铁销(在鼓外侧,用尖嘴钳拔除第六步顶出的销子),另一侧的销子同样方式拔出。如下图示 8、拆开鼓体(两个销子都拔出后,轻轻掰动两面鼓体,鼓体就可分成两半)如下图示 以下几步是清理粉仓,加粉的过程: 9、拧下螺丝 10、打开封盖 (拧下第九步的螺丝后,就可把封盖打开),这时可以看到一个圆形的瓶盖。注:后边 13步加粉时就是打开这个瓶盖,放上漏斗,把粉从漏斗处加进去。 11、抽出磁辊,清空粉仓(继第十步打开封盖后,把如下图示的磁辊抽出,把剩余的粉倒出,再打开圆形的瓶盖,用电脑专用的吹风机(一般电脑城都有卖的,40-50元左右)清理一下粉仓,磁辊。 12、装上磁辊(清理完剩余的粉后, 把磁辊装上。)如下图示 13、加粉(参看第十步后的 注:) 14、封盖(加满粉后,盖上盖子),用手稍微转动磁辊,使粉均匀布在磁辊,晃动一下,看看漏不漏粉。一般是不会漏的。 15、封装(继第十四步后,封装加完粉的这面) 16、拧好螺丝(拧好螺丝 ,把这半面固体放下。) 下面这几步是清理废粉仓: 17、取下定位簧(拿起另一面鼓体,取下如下图示黄色圈 里的定位簧) 18、取下档板 19、拧下螺丝 20、清理废粉仓,(如下图示)清理废粉仓 ,(用以上用的吹风机) 21、拧下螺丝 (清理完后,按顺序装上) 22、装上清洁辊 23、装上鼓芯 下面是两面合并 24、钉入铁销(把两面鼓体合在一起,从鼓两侧,把两个铁销钉入 。鼓两面就合并到一起了。) 25、拧上螺丝,装上鼓芯定位弹簧,完成 1.加粉之前,需要把废粉完全清除,磁辊上的粉尽量用皮老鼠弄干净,如果加入的...
