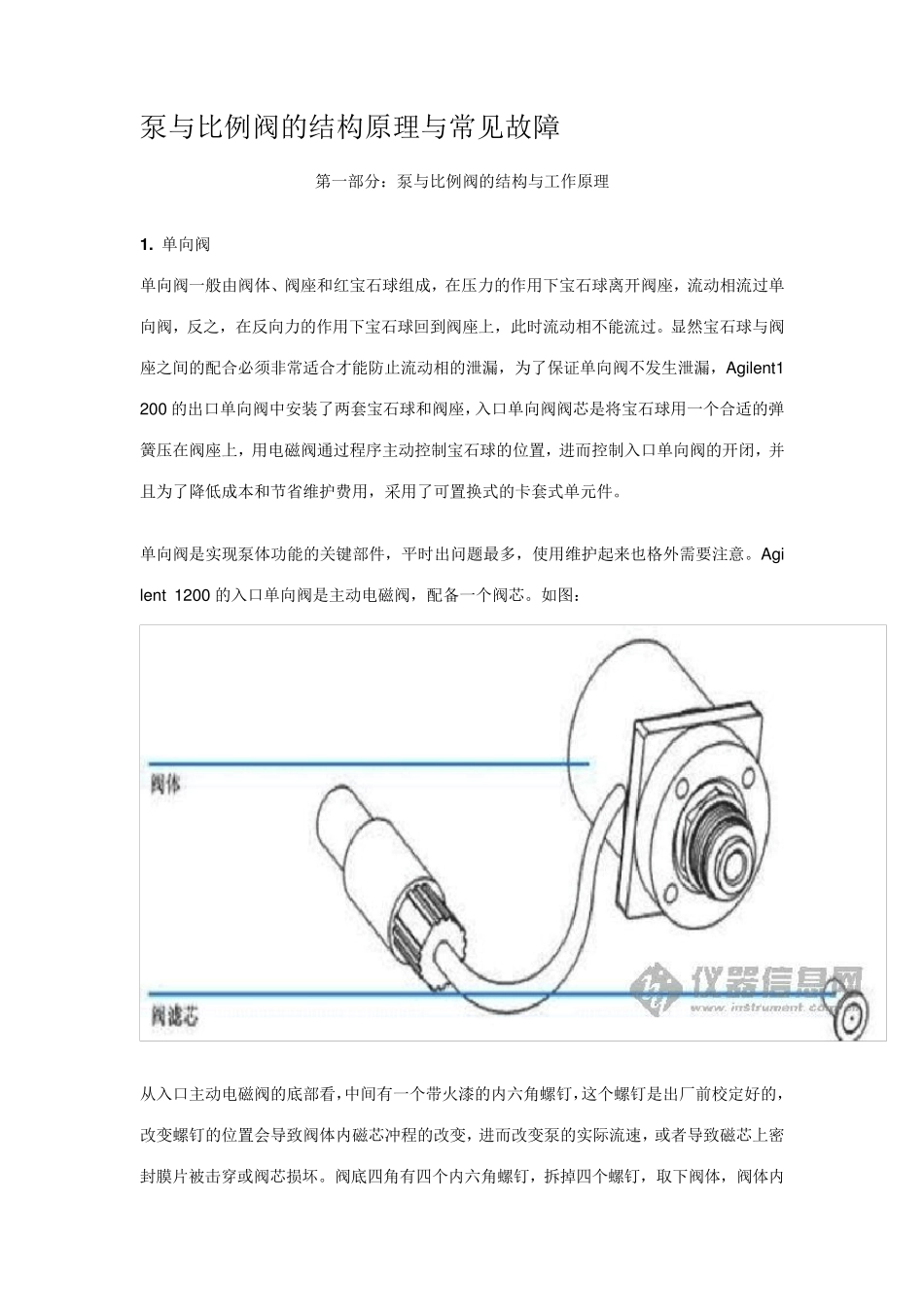

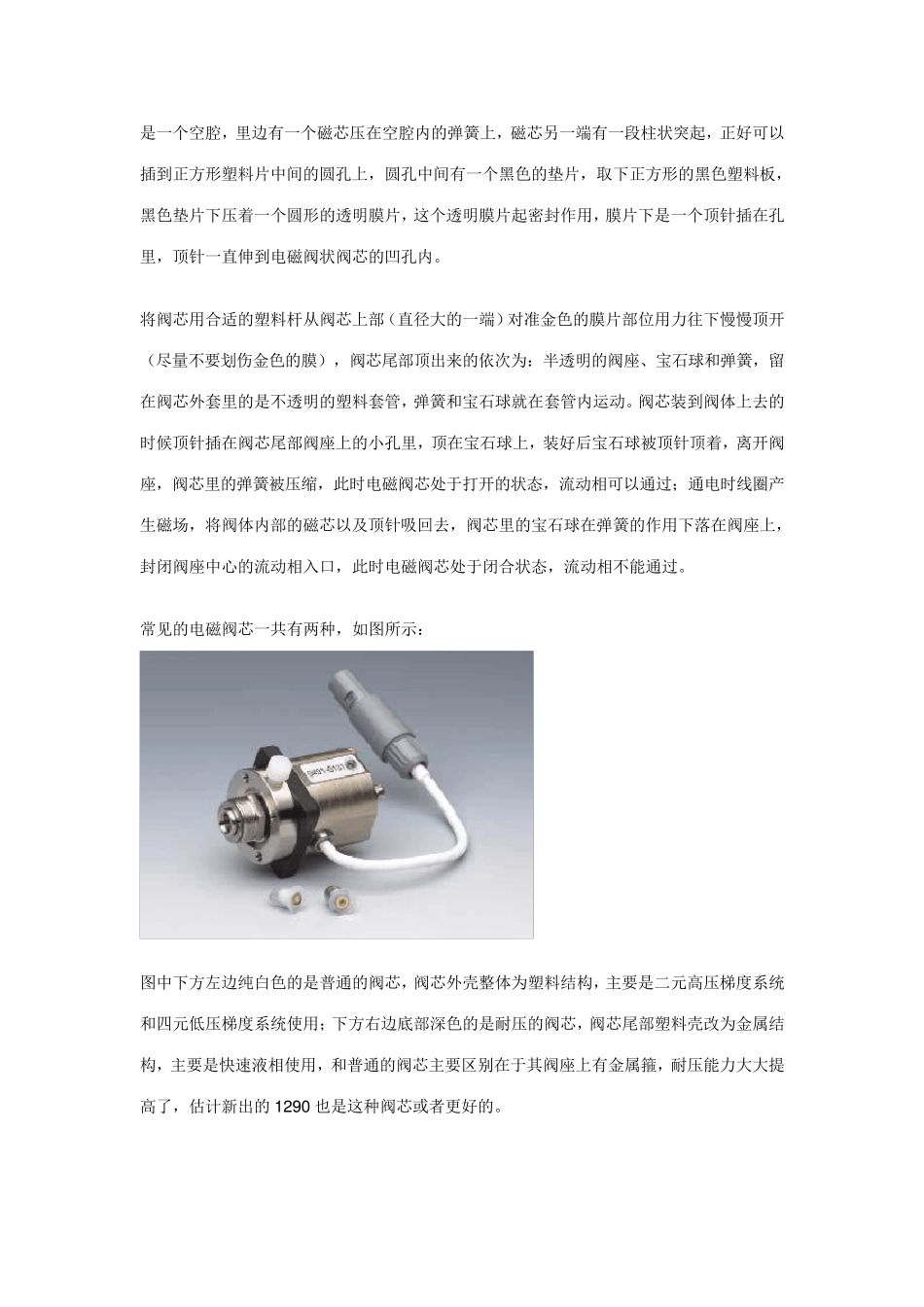

泵与比例阀的结构原理与常见故障 第一部分:泵与比例阀的结构与工作原理 1 . 单向阀 单向阀一般由阀体、阀座和红宝石球组成,在压力的作用下宝石球离开阀座,流动相流过单向阀,反之,在反向力的作用下宝石球回到阀座上,此时流动相不能流过。显然宝石球与阀座之间的配合必须非常适合才能防止流动相的泄漏,为了保证单向阀不发生泄漏,Agilent1200 的出口单向阀中安装了两套宝石球和阀座,入口单向阀阀芯是将宝石球用一个合适的弹簧压在阀座上,用电磁阀通过程序主动控制宝石球的位置,进而控制入口单向阀的开闭,并且为了降低成本和节省维护费用,采用了可置换式的卡套式单元件。 单向阀是实现泵体功能的关键部件,平时出问题最多,使用维护起来也格外需要注意。Agilent 1200 的入口单向阀是主动电磁阀,配备一个阀芯。如图: 从入口主动电磁阀的底部看,中间有一个带火漆的内六角螺钉,这个螺钉是出厂前校定好的,改变螺钉的位置会导致阀体内磁芯冲程的改变,进而改变泵的实际流速,或者导致磁芯上密封膜片被击穿或阀芯损坏。阀底四角有四个内六角螺钉,拆掉四个螺钉,取下阀体,阀体内是一个空腔,里边有一个磁芯压在空腔内的弹簧上,磁芯另一端有一段柱状突起,正好可以插到正方形塑料片中间的圆孔上,圆孔中间有一个黑色的垫片,取下正方形的黑色塑料板,黑色垫片下压着一个圆形的透明膜片,这个透明膜片起密封作用,膜片下是一个顶针插在孔里,顶针一直伸到电磁阀状阀芯的凹孔内。 将阀芯用合适的塑料杆从阀芯上部(直径大的一端)对准金色的膜片部位用力往下慢慢顶开(尽量不要划伤金色的膜),阀芯尾部顶出来的依次为:半透明的阀座、宝石球和弹簧,留在阀芯外套里的是不透明的塑料套管,弹簧和宝石球就在套管内运动。阀芯装到阀体上去的时候顶针插在阀芯尾部阀座上的小孔里,顶在宝石球上,装好后宝石球被顶针顶着,离开阀座,阀芯里的弹簧被压缩,此时电磁阀芯处于打开的状态,流动相可以通过;通电时线圈产生磁场,将阀体内部的磁芯以及顶针吸回去,阀芯里的宝石球在弹簧的作用下落在阀座上,封闭阀座中心的流动相入口,此时电磁阀芯处于闭合状态,流动相不能通过。 常见的电磁阀芯一共有两种,如图所示: 图中下方左边纯白色的是普通的阀芯,阀芯外壳整体为塑料结构,主要是二元高压梯度系统和四元低压梯度系统使用;下方右边底部深色的是耐压的阀芯,阀芯尾部塑料壳改为金属结构,主要是快速液相使用,和普通的阀芯主要...
