HT45R35烟机控制板

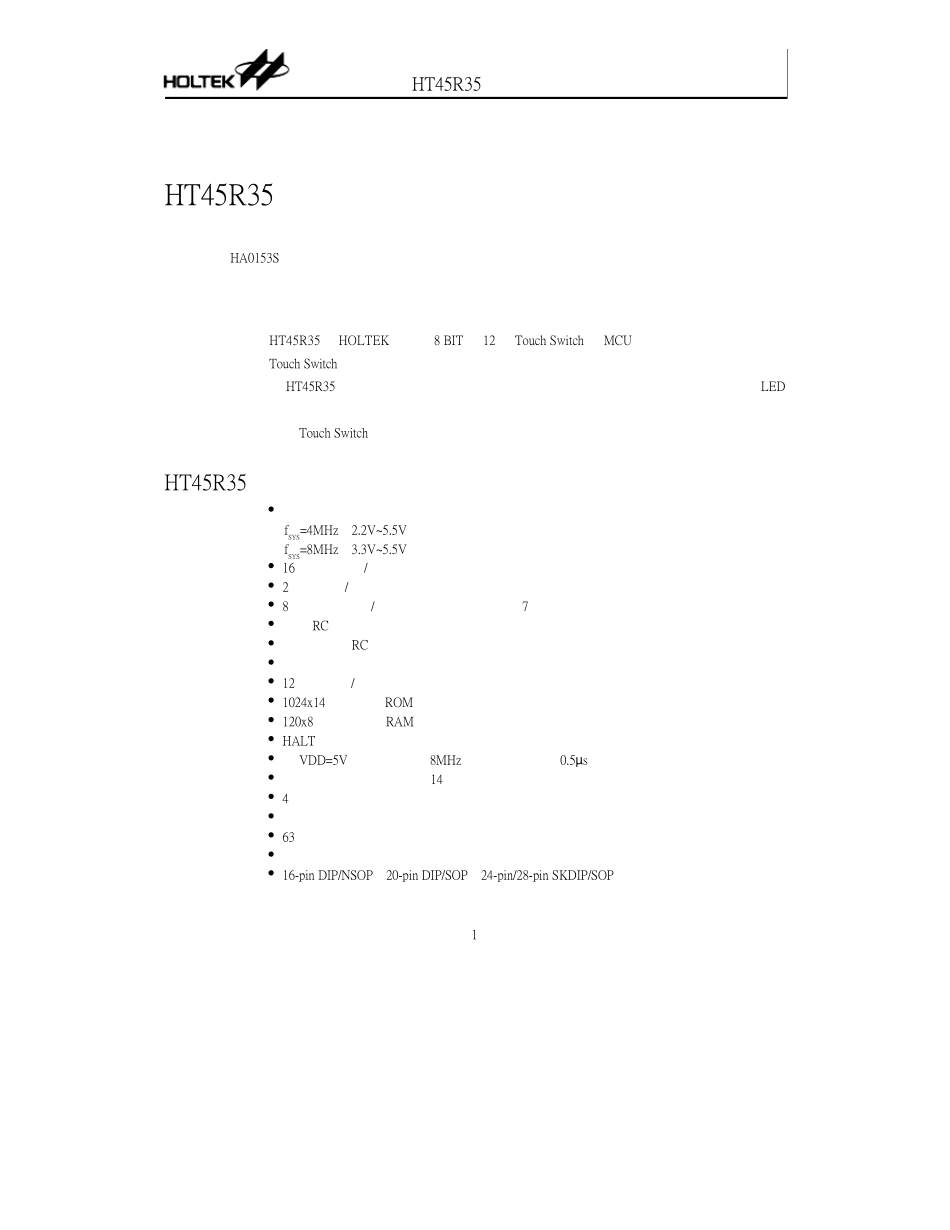

HT45R35烟机控制板_第1页
1/9
HT45R35烟机控制板_第2页
2/9

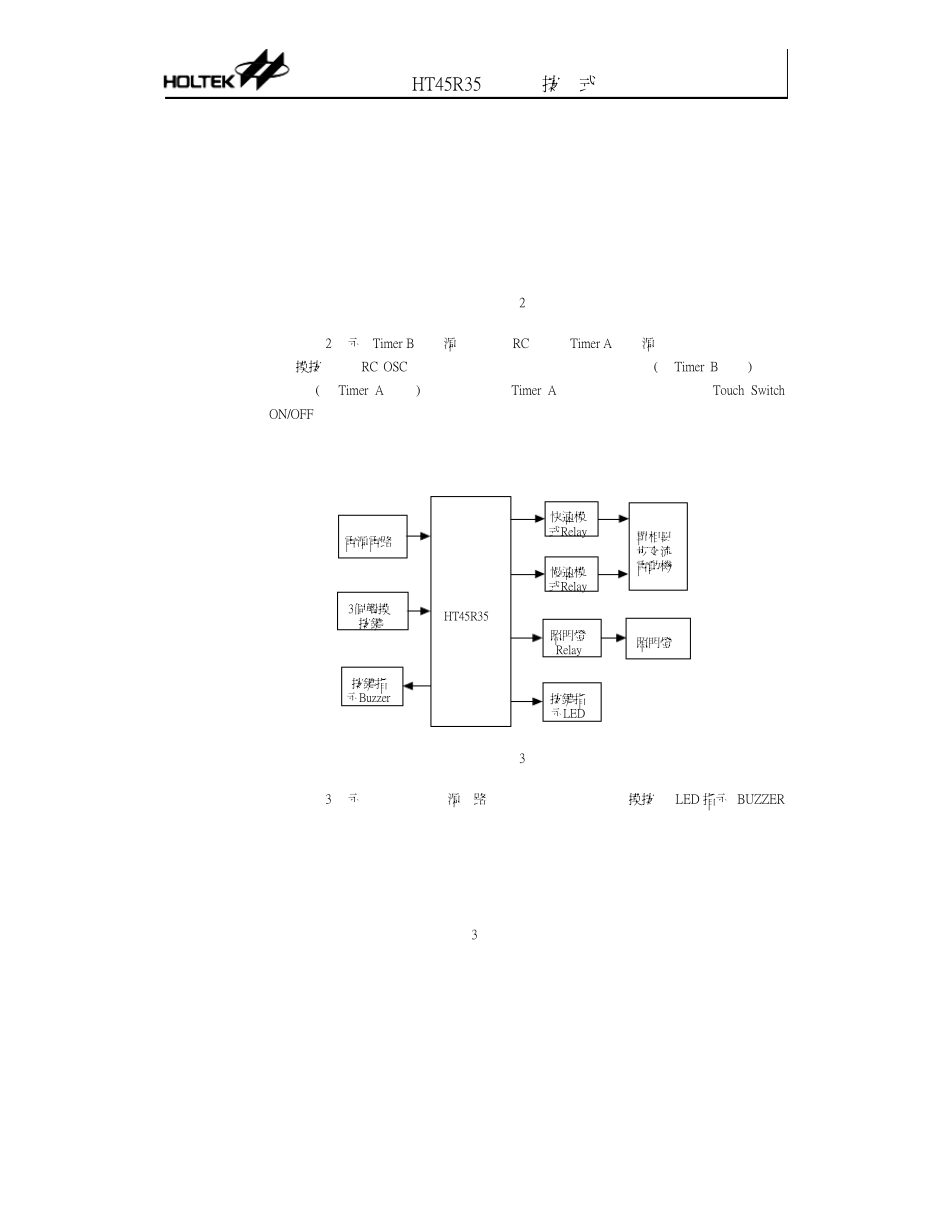

HT45R35烟机控制板_第3页
3/9
HT45R35 在触控按键式抽油烟机控制器中的应用 1 HT45R35 在触控按键式抽油烟机控制器中的应用 文件编码:HA0153S 简介 HT45R35是 HOLTEK开发的 8 BIT 含 12 个 Touch Switch 的 MCU。 Touch Switch 是一种电容式的非接触式触摸按键,它可以用来取代传统的机械式按键。 以 HT45R35 开发的抽油烟机控制器,具有快速抽油烟、慢速抽油烟、工作延时、照明、LED按键指示等功能。 采用 Touch Switch 设计的抽油烟机具有外观漂亮、易于清洗等优点。 HT45R35 基本特征 • 工作电压: fSYS=4MHz:2.2V~5.5V fSYS=8MHz:3.3V~5.5V • 16 个双向输入/输出口。 • 2 个与输入/输出口共享引脚的外部中断输入。 • 8 位可编程定时/计数器,具有溢出中断和 7 级预分频器。 • 外部 RC 振荡转换电路。 • 内置晶体和 RC 振荡电路。 • 看门狗定时器。 • 12 通道电容/电阻型传感器输入。 • 1024x14 程序内存 ROM。 • 120x8 数据存储器 RAM。 • HALT 和唤醒功能可降低功耗。 • 在 VDD=5V,系统频率为 8MHz 时,指令周期为 0.5µ s。 • 查表指令,表格内容字长 14 位。 • 4 层硬件堆栈。 • 位元操作指令。 • 63 条指令。 • 低电压复位功能。 • 16-pin DIP/NSOP、20-pin DIP/SOP、24-pin/28-pin SKDIP/SOP 封装。 HT45R35 在触控按键式抽油烟机控制器中的应用 2 HT45R35 Touch Switch 侦测原理 Touch Switch 是利用人体电容效应改变 C/R-F 电路中电容的容量,进而改变其振荡频率,通过检测频率的改变大小即可检测出按键是否被按下。 图 1 外部 RC 震荡电路框架如上图,RC1~RC12 表示可提供 12 根 RC 线用来输入外部 RC 振荡,IN (0Ω),RREF (68KΩ),CREF (10pF) 引脚分别连接了固定的电阻电容(括号中为 Demo Board 所用的电阻电容值),RC OSC 电路振荡产生一个波形其周期值为参考周期值,当有电阻或电容连到 RC 引脚,就会改变 RC OSC 电路的振荡周期。当人接触 Touch Switch 时,相当于在电路中并入一个电容,振荡周期会增长,程序只需要检测实时周期与参考周期的差值大小,即可判断 Touch Switch 是否被按下。 HT45R35 在触控按键式抽油烟机控制器中的应用 3 图 2 如图 2 所示,Timer B 时钟源选为外部 RC 振荡,Timer A 时钟源选为系统时钟,当人手有触摸按键时,RC OSC 振荡周期会改...
