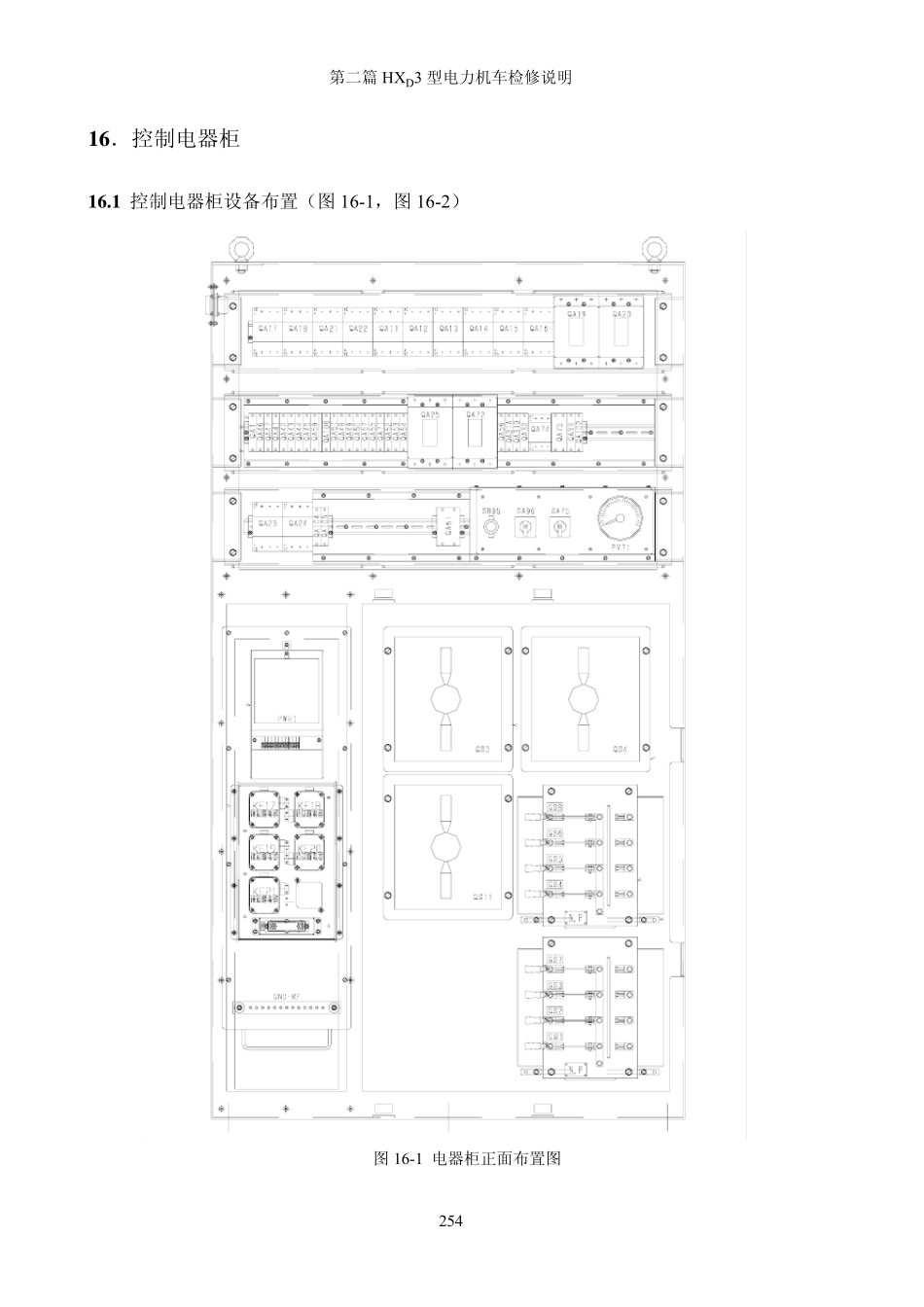

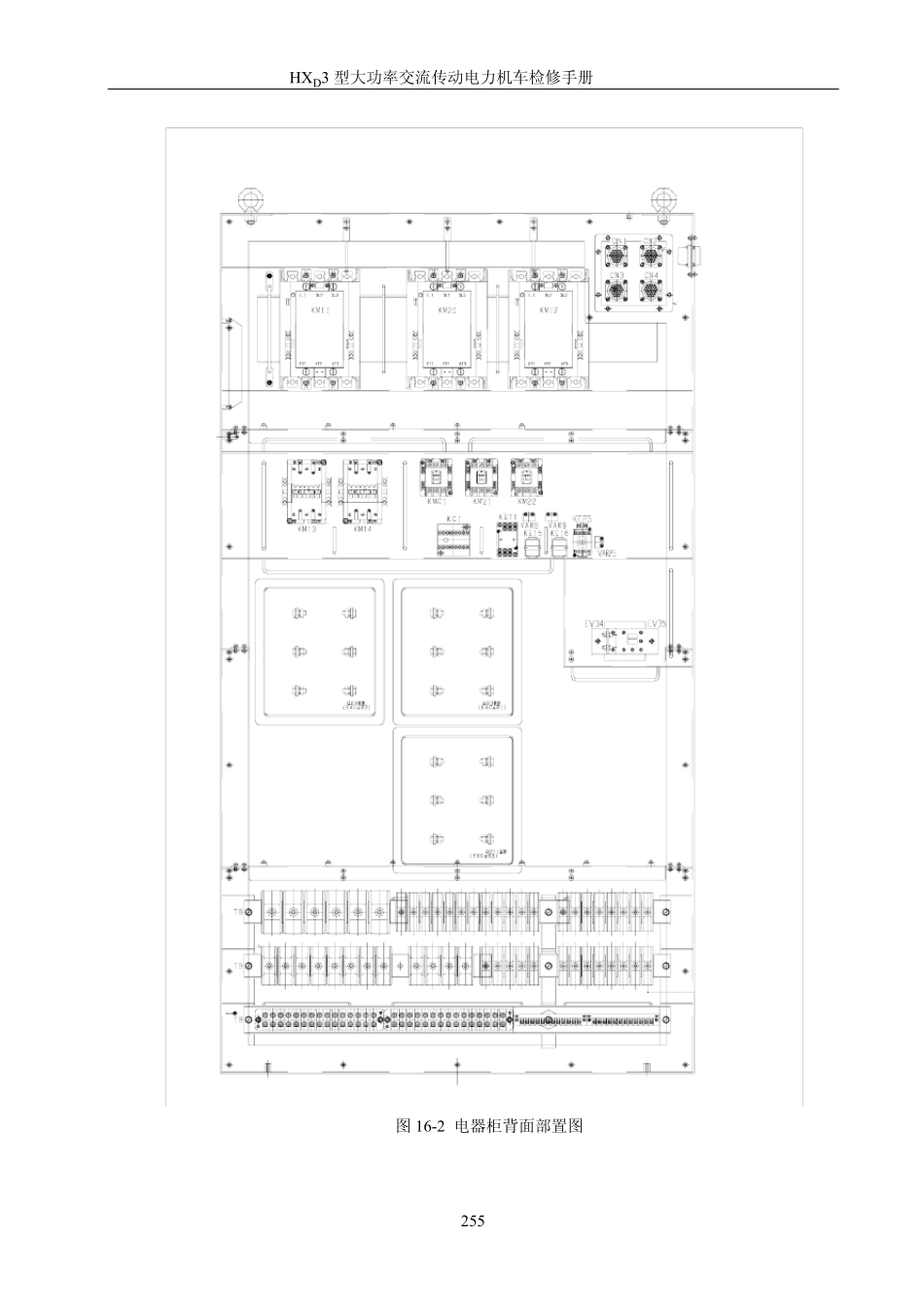

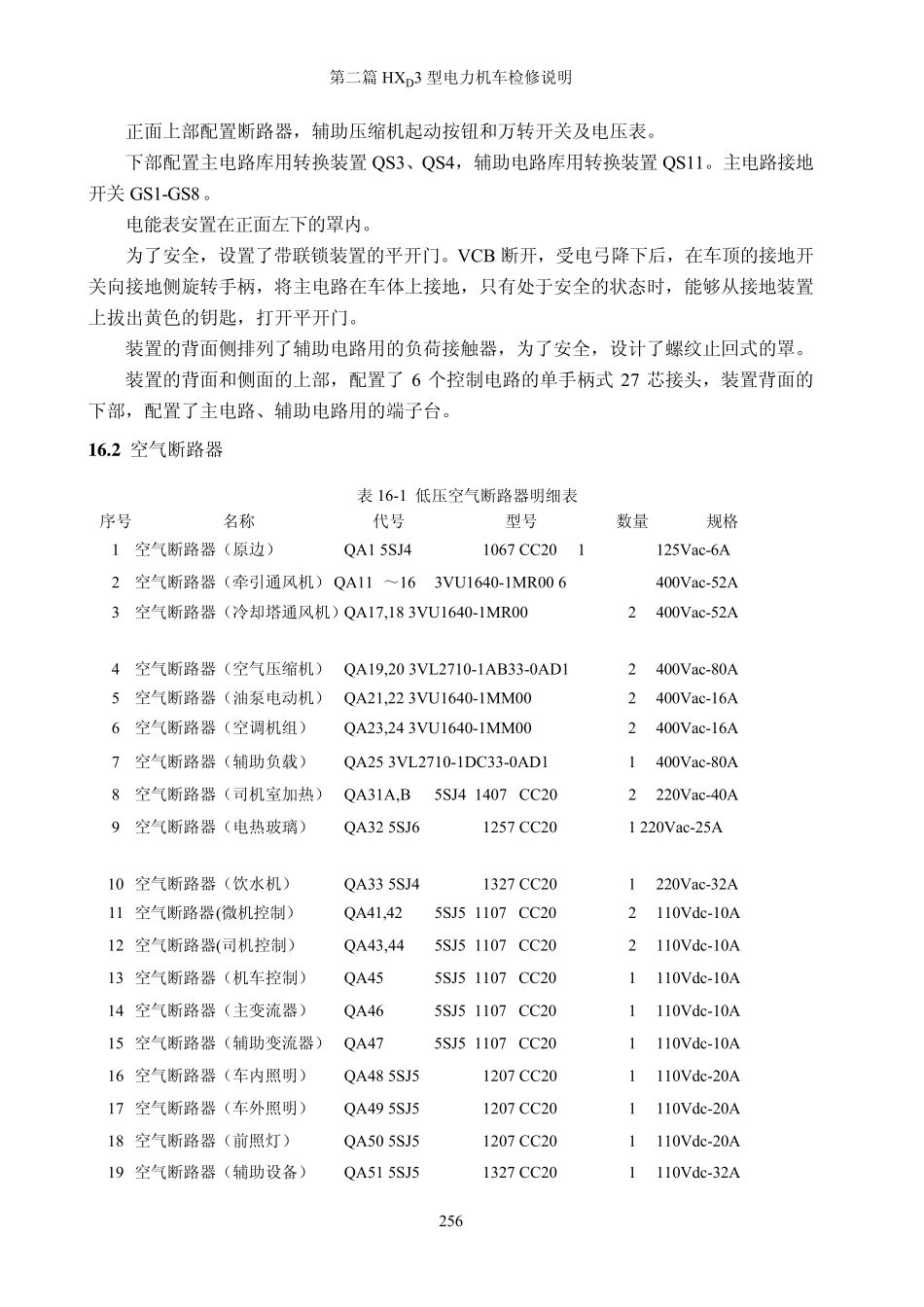

第二篇HXD3 型电力机车检修说明 1 6 ．控制电器柜 1 6 .1 控制电器柜设备布置（图 16-1，图 16-2） 图 16-1 电器柜正面布置图 254 HXD3 型大功率交流传动电力机车检修手册 图 16-2 电器柜背面部置图 255第二篇HXD3 型电力机车检修说明 正面上部配置断路器，辅助压缩机起动按钮和万转开关及电压表。 下部配置主电路库用转换装置QS3、QS4，辅助电路库用转换装置QS11。主电路接地开关GS1-GS8。 电能表安置在正面左下的罩内。 为了安全，设置了带联锁装置的平开门。VCB 断开，受电弓降下后，在车顶的接地开关向接地侧旋转手柄，将主电路在车体上接地，只有处于安全的状态时，能够从接地装置上拔出黄色的钥匙，打开平开门。 装置的背面侧排列了辅助电路用的负荷接触器，为了安全，设计了螺纹止回式的罩。 装置的背面和侧面的上部，配置了 6 个控制电路的单手柄式 27 芯接头，装置背面的下部，配置了主电路、辅助电路用的端子台。 1 6 .2 空气断路器 表16-1 低压空气断路器明细表 序号 名称 代号 型号 数量规格 1 空气断路器（原边） QA1 5SJ4 1067 CC20 1 125Vac-6A 2 空气断路器（牵引通风机） QA11 ～16 3VU1640-1MR00 6 400Vac-52A 3 空气断路器（冷却塔通风机） QA17,18 3VU1640-1MR00 2 400Vac-52A 4 空气断路器（空气压缩机） QA19,20 3VL2710-1AB33-0AD12 400Vac-80A 5 空气断路器（油泵电动机） QA21,22 3VU1640-1MM00 2 400Vac-16A 6 空气断路器（空调机组） QA23,24 3VU1640-1MM00 2 400Vac-16A 7 空气断路器（辅助负载） QA25 3VL2710-1DC33-0AD11 400Vac-80A 8 空气断路器（司机室加热） QA31A,B 5SJ4 1407 CC20 2 220Vac-40A 9 空气断路器（电热玻璃） QA32 5SJ6 1257 CC20 1 220Vac-25A 10 空气断路器（饮水机） QA33 5SJ4 1327 CC20 1 220Vac-32A 11 空气断路器(微机控制） QA41,42 5SJ5 1107 CC20 2 110Vdc-10A 12 空气断路器(司机控制） QA43,44 5SJ5 1107 CC20 2 110Vdc-10A 13 空气断路器（机车控制） QA45 5SJ5 1107 CC20 1 110Vdc-10A 14 空气断路器（主变流器） QA46 5SJ5 1107 CC20 1 110Vdc-10A 15 空气断路器（辅助变流器） QA47 5SJ5 1107 CC20 1 110Vdc-10A 16 空气断路器（车内照明） QA48 5SJ5 1207 CC20 1 110Vdc-20A 17 空气断路器（车外照明） QA...
