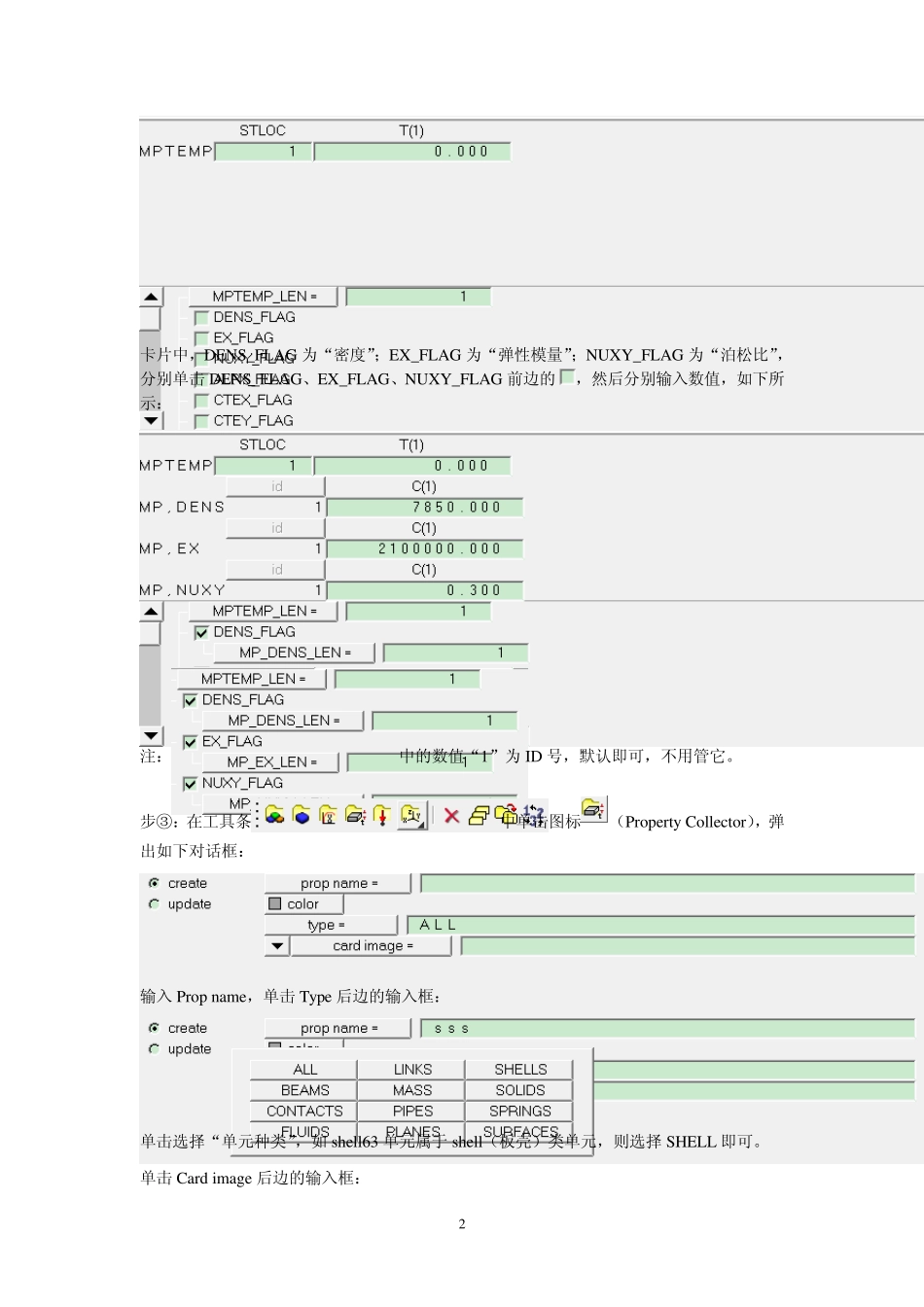

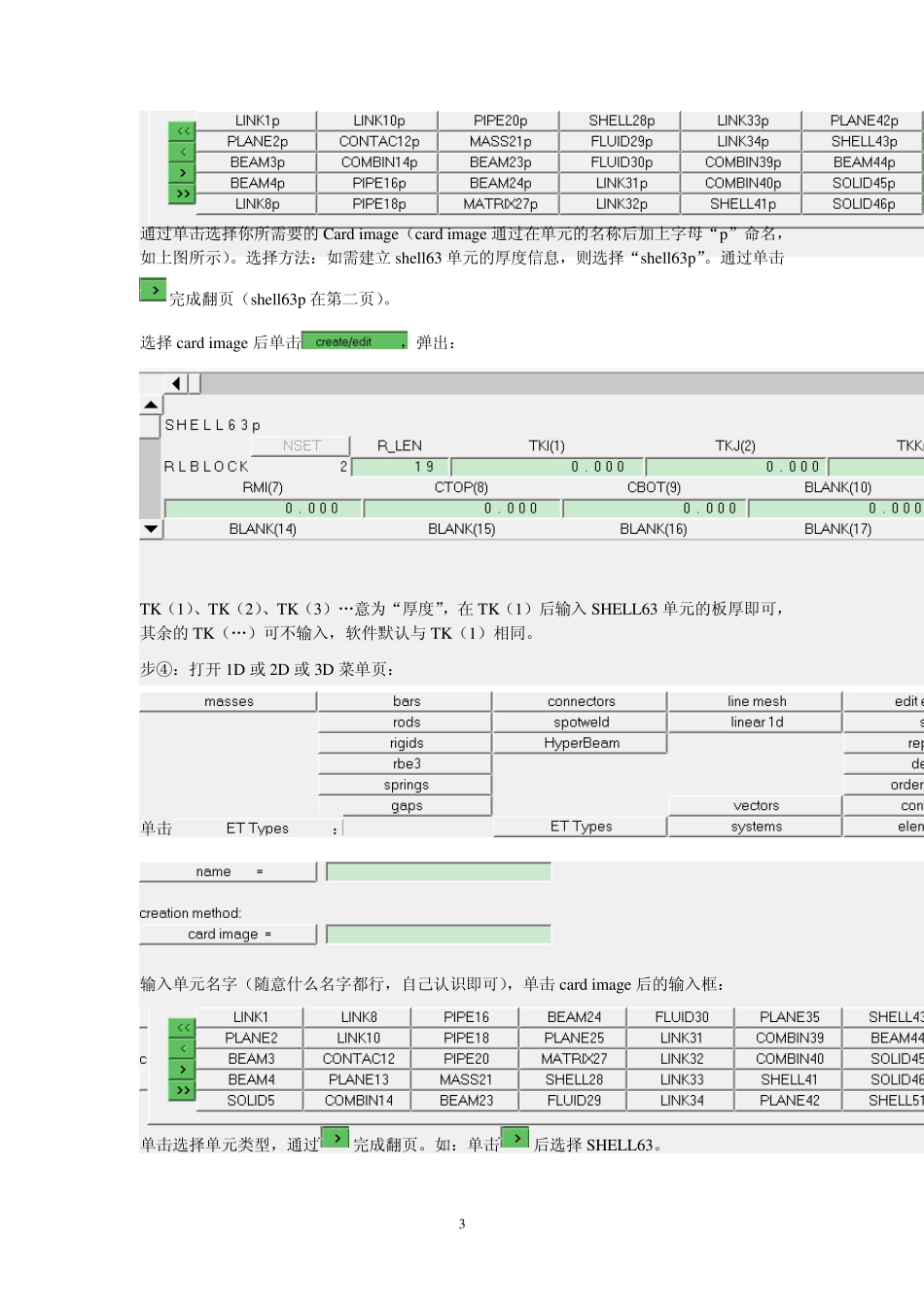

1 一、有限元模型（即“网格”）的组成 （1）网格 ①节点——提供“网格”的几何信息 ②材料——提供“网格”的材料特性参数 ③属性——提供“网格”的几何补充信息（例如：将薄板简化为二维网格（shell 单元）时，需要对而二维网格（shell 单元）补充薄板的“厚度信息”） 注：在 hy permesh 中“网格的几何补充信息”称为“属性（Property ），并通过 Property Collector 完成属性的建立和管理；在 Ansy s 中称作“实常数（Real Constans）”；在 Hy permesh ANSYS 模版中的 Component Manager 中也称为“实常数（Real Constans）”。 ④单元类型 小结：①②③④所提供的各种“网格”信息就创建出了“有限元网格模型”。 （2）当有限元模型带有边界条件时需要补充以下内容 ⑤载荷及边界条件 （3）做优化时需要补充以下内容 ⑥设计变量（Design Variable） ⑦响应(Response) 二、以上内容在 Hypermesh中的创建步骤 步①：网格划分——即：完成“节点”的创建。 步②：在工具条中单击图标（Material Collector）打开“材料定义对话框”： 在对话框中自由指定材料名称，单击 card image 后面的输入框： 单击选择“Material”。单击“create/edit”，弹出“Meterial”卡片： 2 卡片中，DENS_FLAG 为“密度”；EX_FLAG 为“弹性模量”；NUXY_FLAG 为“泊松比”，分别单击 DENS_FLAG、EX_FLAG、NUXY_FLAG 前边的，然后分别输入数值，如下所示： 注：中的数值“1”为ID 号，默认即可，不用管它。 步③：在工具条中单击图标（Property Collector），弹出如下对话框： 输入 Prop name，单击 Ty pe 后边的输入框： 单击选择“单元种类”，如 shell63 单元属于 shell（板壳）类单元，则选择 SHELL 即可。 单击 Card image 后边的输入框： 3 通过单击选择你所需要的Card image（card image 通过在单元的名称后加上字母“p”命名，如上图所示）。选择方法：如需建立 shell63 单元的厚度信息，则选择“shell63p”。通过单击完成翻页（shell63p 在第二页）。 选择card image 后单击，弹出： TK（1）、TK（2）、TK（3）„意为“厚度”，在TK（1）后输入 SHELL63 单元的板厚即可，其余的TK（„）可不输入，软件默认与 TK（1）相同。 步④：打开 1D 或 2D 或 3D 菜单页： 单击： 输入单元名字（随意什么名字都行，自己认识即可），单击card image 后的输入框：...
