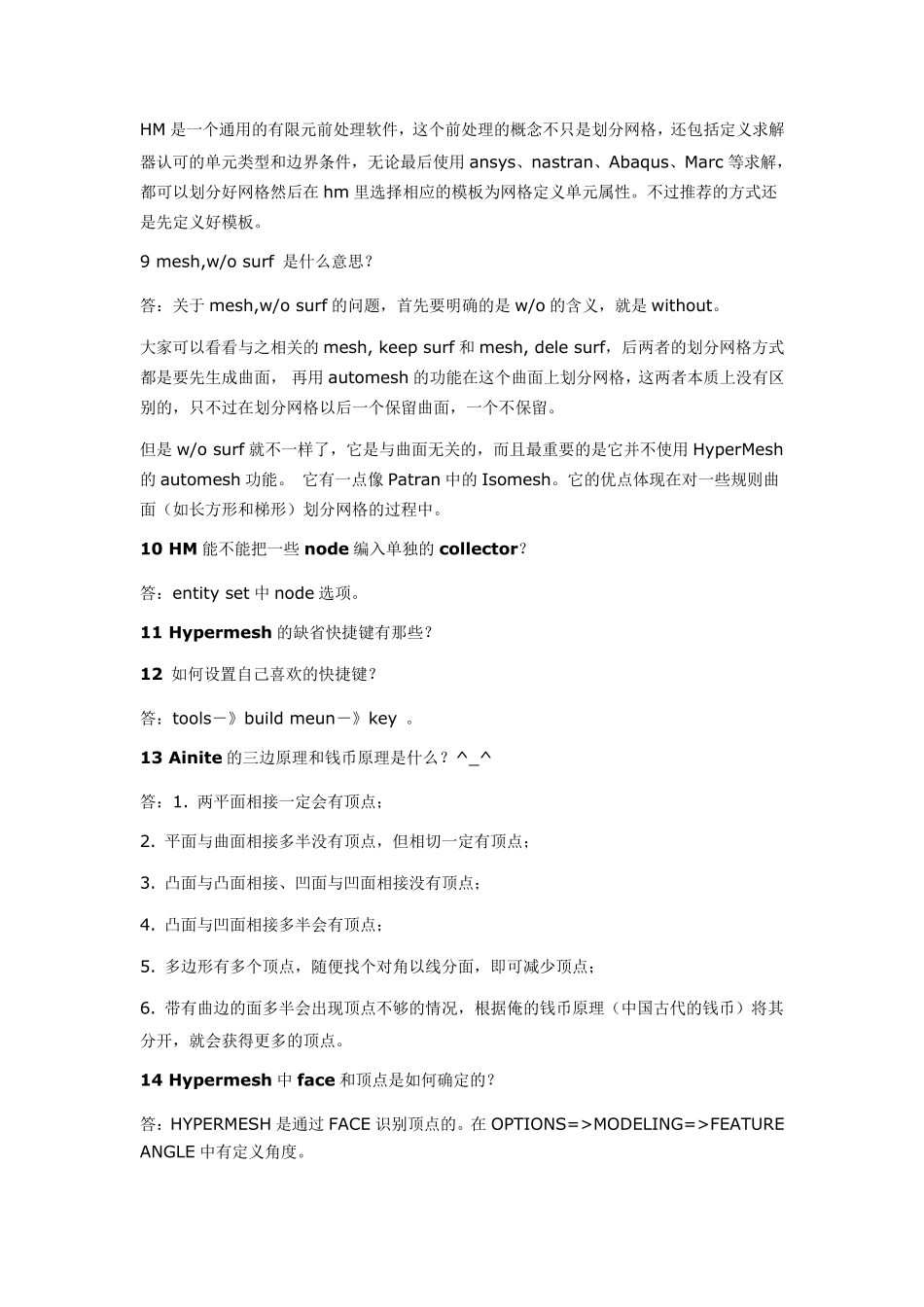

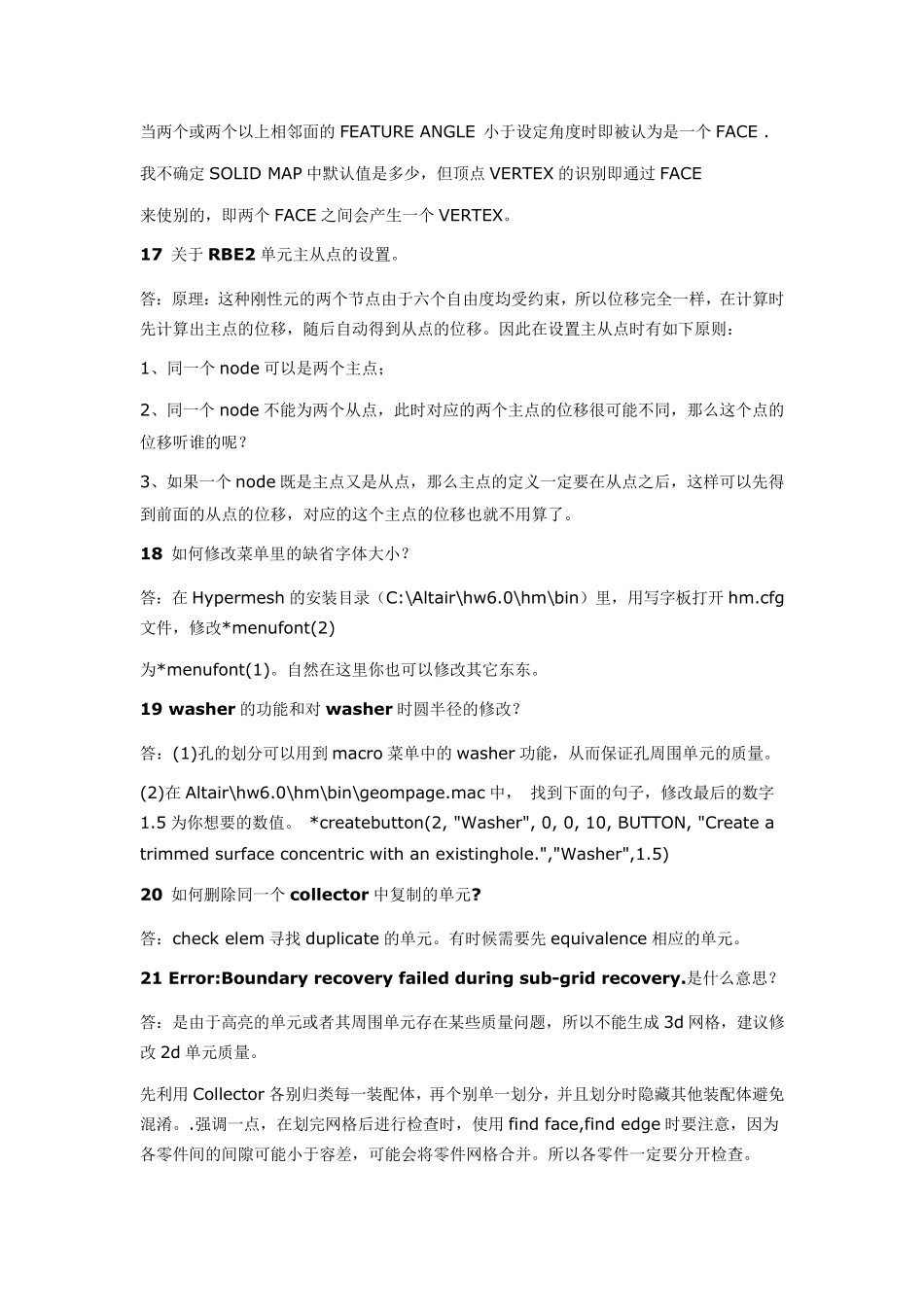

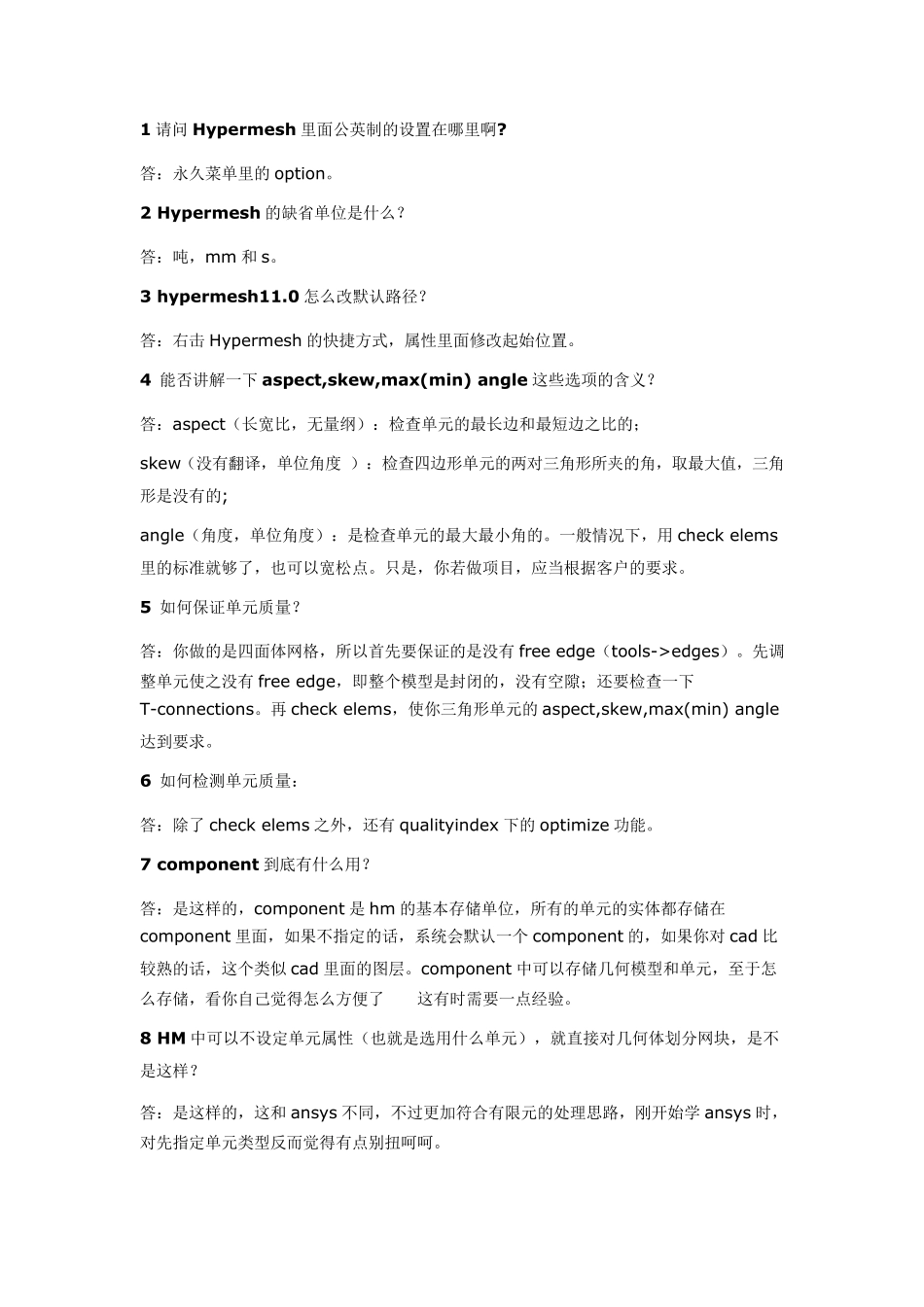

hypermesh使用技巧大全_第1页
1/62
hypermesh使用技巧大全_第2页
2/62
hypermesh使用技巧大全_第3页
3/62
1 请问Hypermesh 里面公英制的设置在哪里啊? 答:永久菜单里的option。 2 Hypermesh 的缺省单位是什么? 答:吨,mm 和 s。 3 hypermesh11.0 怎么改默认路径? 答:右击 Hypermesh 的快捷方式,属性里面修改起始位置。 4 能否讲解一下 aspect,skew,max(min) angle 这些选项的含义? 答:aspect(长宽比,无量纲):检查单元的最长边和最短边之比的; skew(没有翻译,单位角度 ):检查四边形单元的两对三角形所夹的角,取最大值,三角形是没有的; angle(角度,单位角度):是检查单元的最大最小角的。一般情况下,用 check elems里的标准就够了,也可以宽松点。只是,你若做项目,应当根据客户的要求。 5 如何保证单元质量? 答:你做的是四面体网格,所以首先要保证的是没有 free edge(tools->edges)。先调整单元使之没有 free edge,即整个模型是封闭的,没有空隙;还要检查一下T-connections。再 check elems,使你三角形单元的aspect,skew,max(min) angle达到要求。 6 如何检测单元质量: 答:除了 check elems 之外,还有 qualityindex 下的optimize 功能。 7 component 到底有什么用? 答:是这样的,component 是 hm 的基本存储单位,所有的单元的实体都存储在component 里面,如果不指定的话,系统会默认一个 component 的,如果你对 cad 比较熟的话,这个类似 cad 里面的图层。component 中可以存储几何模型和单元,至于怎么存储,看你自己觉得怎么方便了——这有时需要一点经验。 8 HM 中可以不设定单元属性(也就是选用什么单元),就直接对几何体划分网块,是不是这样? 答:是这样的,这和 ansys 不同,不过更加符合有限元的处理思路,刚开始学 ansys 时,对先指定单元类型反而觉得有点别扭呵呵。 HM 是一个通用的有限元前处理软件,这个前处理的概念不只是划分网格,还包括定义求解器认可的单元类型和边界条件,无论最后使用ansys、nastran、Abaqus、Marc 等求解,都可以划分好网格然后在 hm 里选择相应的模板为网格定义单元属性。不过推荐的方式还是先定义好模板。 9 mesh,w/o surf 是什么意思? 答:关于 mesh,w/o surf 的问题,首先要明确的是w/o 的含义,就是without。 大家可以看看与之相关的mesh, keep surf 和mesh, dele surf,后两者的划分网格方式都是要先生成曲面, 再用automesh 的功能在这个曲面上划分网格,这两者本质...
