HyperMesh悬臂梁的拓扑优化

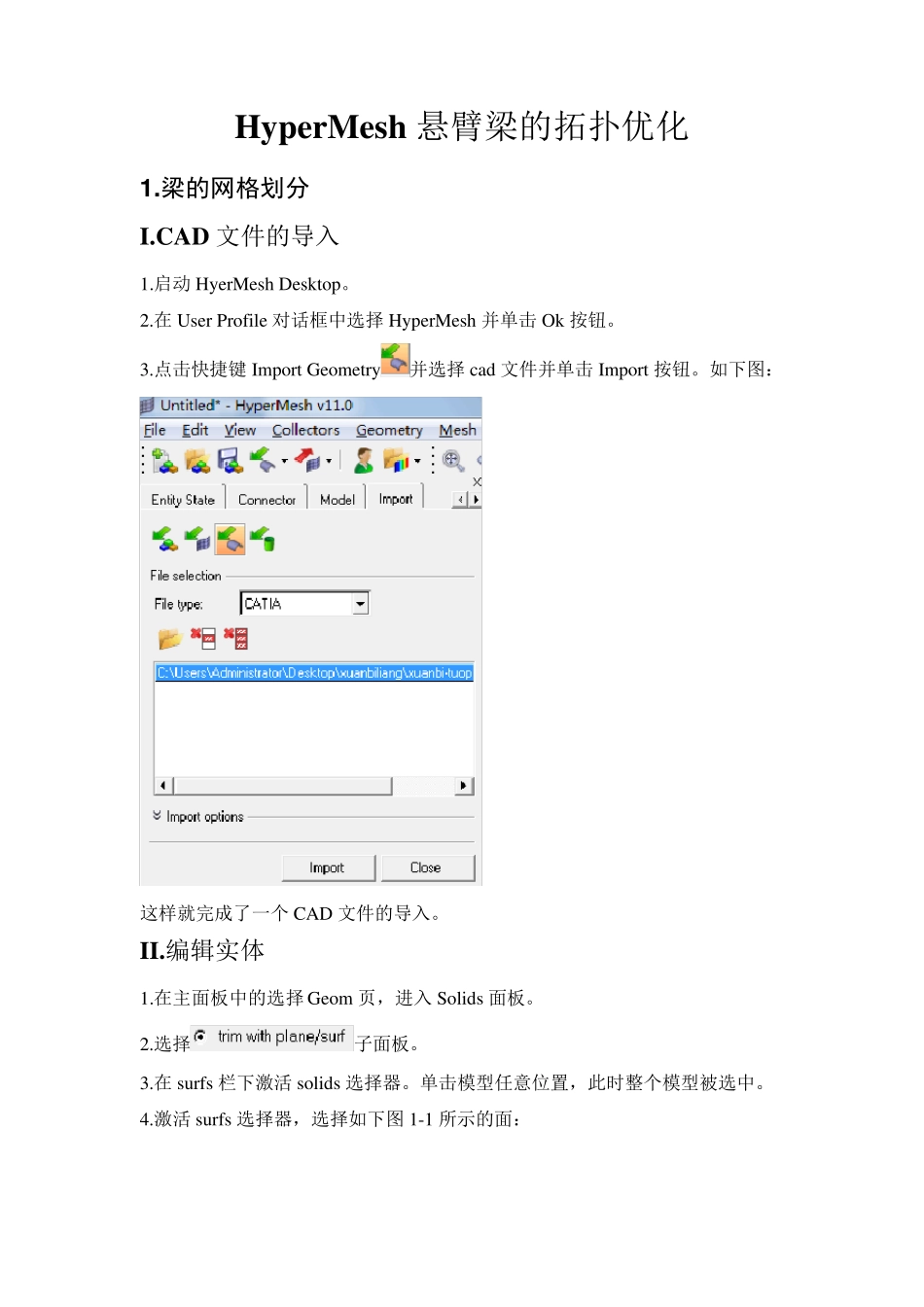

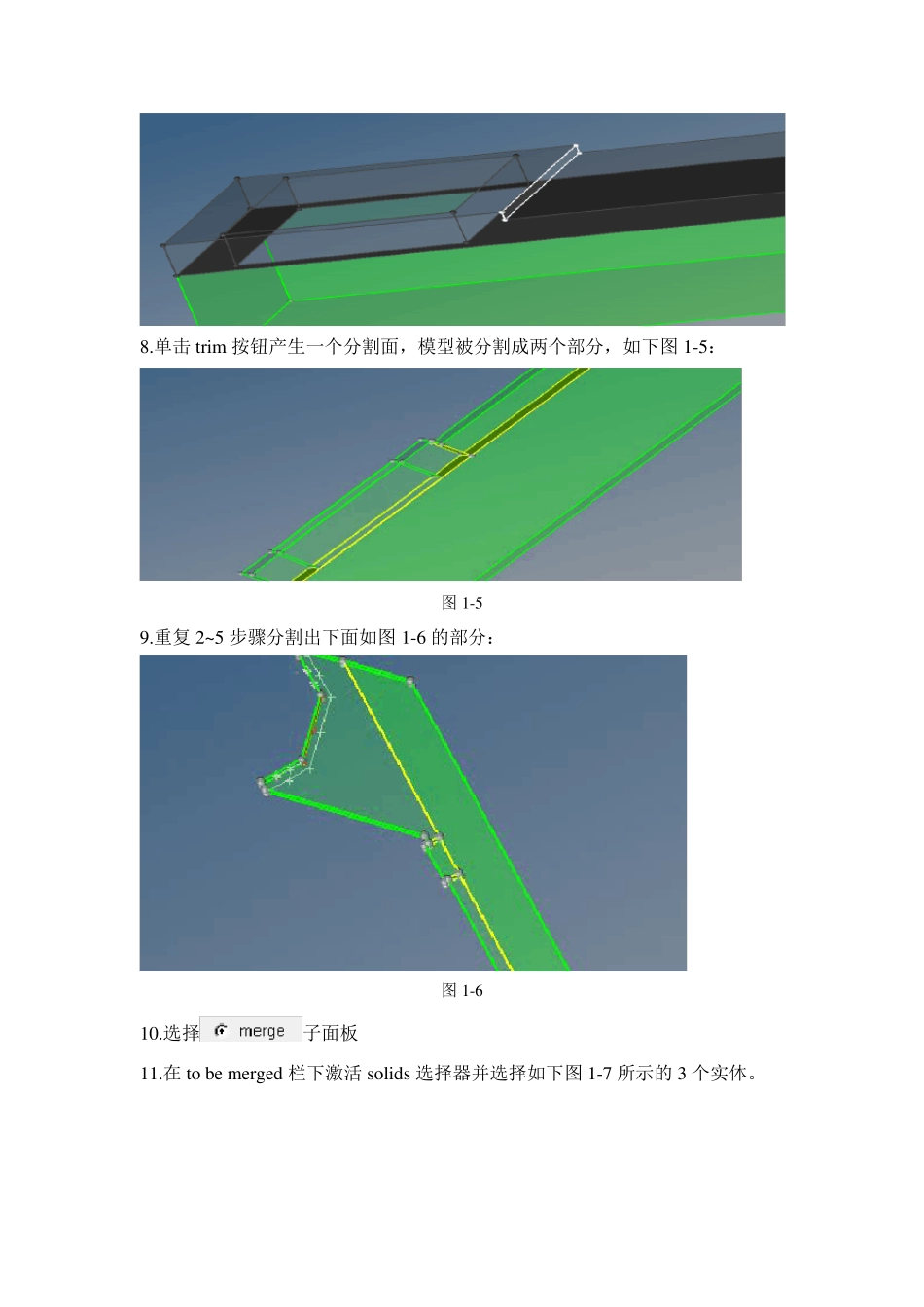

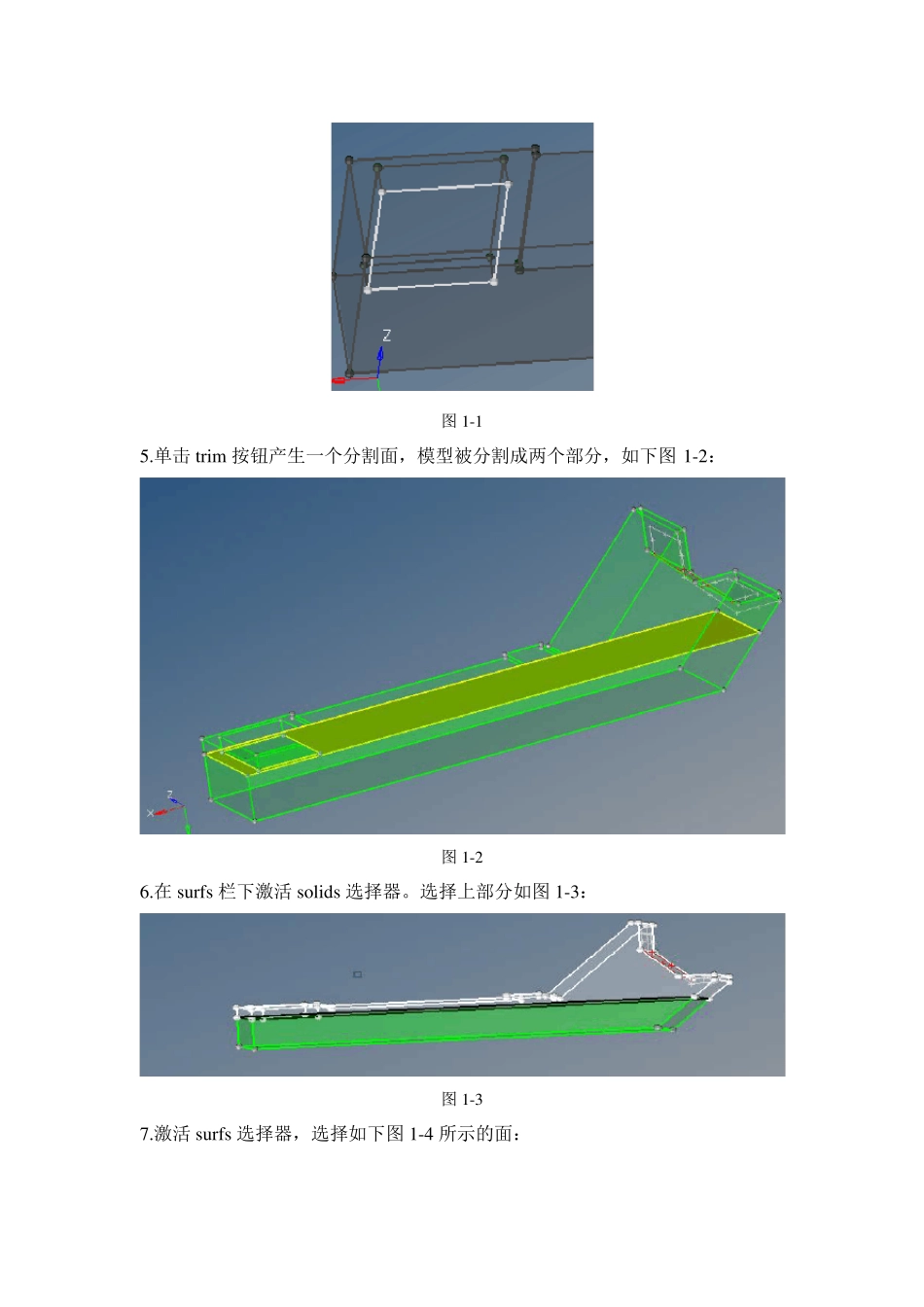

HyperMesh 悬臂梁的拓扑优化 1 .梁的网格划分 I.CAD 文件的导入 1.启动Hy erMesh Desktop。 2.在 User Profile 对话框中选择 Hy perMesh 并单击 Ok 按钮。 3.点击快捷键 Import Geometry并选择 cad 文件并单击 Import 按钮。如下图： 这样就完成了一个 CAD 文件的导入。 II.编辑实体 1.在主面板中的选择 Geom 页，进入Solids 面板。 2.选择子面板。 3.在 su rfs 栏下激活 solids 选择器。单击模型任意位置，此时整个模型被选中。 4.激活 su rfs 选择器，选择如下图 1-1 所示的面： 图1-1 5.单击trim 按钮产生一个分割面，模型被分割成两个部分，如下图1-2： 图1-2 6.在su rfs 栏下激活solids 选择器。选择上部分如图1-3： 图1-3 7.激活su rfs 选择器，选择如下图1-4 所示的面： 8.单击trim 按钮产生一个分割面，模型被分割成两个部分，如下图1-5： 图1-5 9.重复2~ 5 步骤分割出下面如图1-6 的部分： 图1-6 10.选择子面板 11.在to be merged 栏下激活solids 选择器并选择如下图1-7 所示的3 个实体。 图1-7 12.单击merge 按钮并合并这3 个实体。合并后的结果如下图1-8 所示。 图1-8 13.在 File 下拉菜单中，选择 Save 命令，弹出 Save Modle As 对话框；选择想要的保存数据的路径，并输入文件名xbl-change.hm，单击Save 按钮。 III.3D 网格的划分 3D 网格划分要先进行 2d 网格划分 1.在 design 实体的表面进行 2D 网格划分 1）在模型浏览窗口右击component，选择 design 并单击右键 Make Curent。 2）在 2D 页面选择 automesh。 3）进入子面板。 4)在 element size =文本框中输入 20. 5)设置 mesh type 为 mixed。 6)将面板左下侧的 meshing node（分网方式）从 interactive 切换为 automesh。 7)确认选择 element to surf comp 选项。 8)选择suerfaces>displayed. 9)单击mesh 生成网格如图1-9 所示。 10)单击return 按钮，返回主面板。 图1-9 2.把design 部分生成的 2D 网格划分成 3D 1）进入 3d 面板。 2）点击solid map 按钮进入 soild map 子面板。 3）选择子面板。 4）选择element to drag 栏下的 element，单击鼠标右键选择displayed。如图所示1-10。 图1-10 5）在复选框中打勾。 6）在 along geom 栏下选择lines，单击lines 使其激活。选择如图1-11 所示的线段。...
