H型钢柱技术规格书

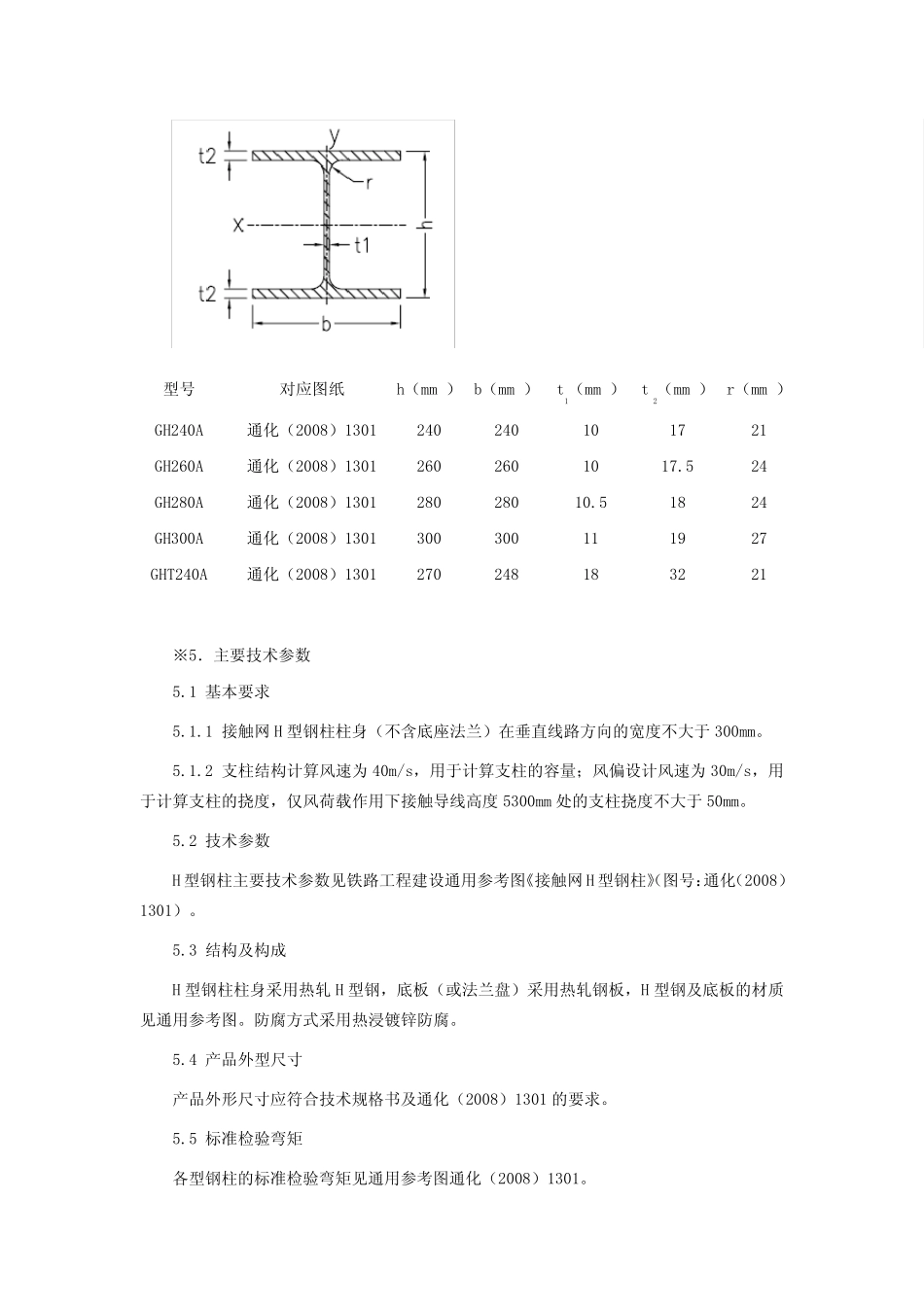

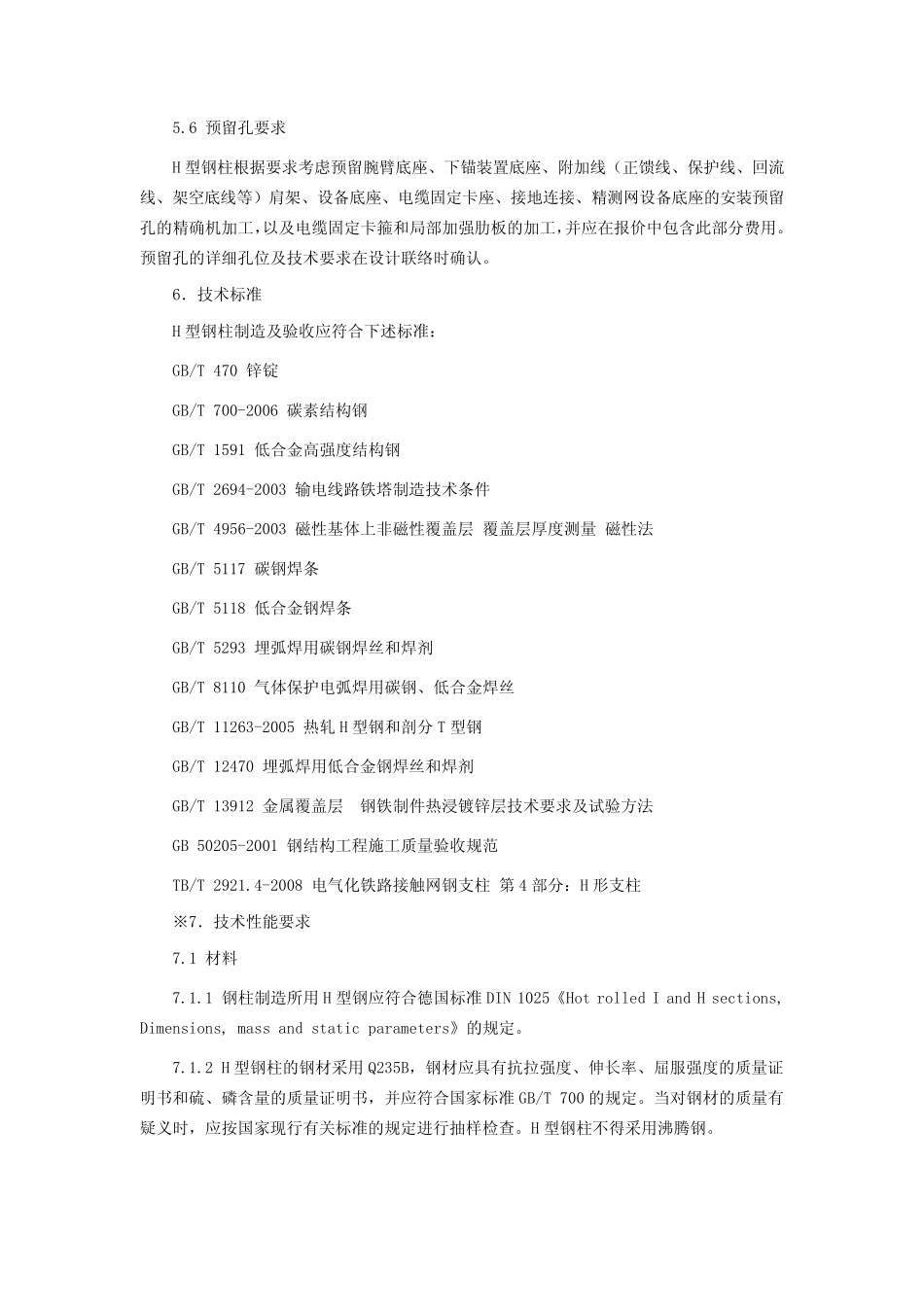

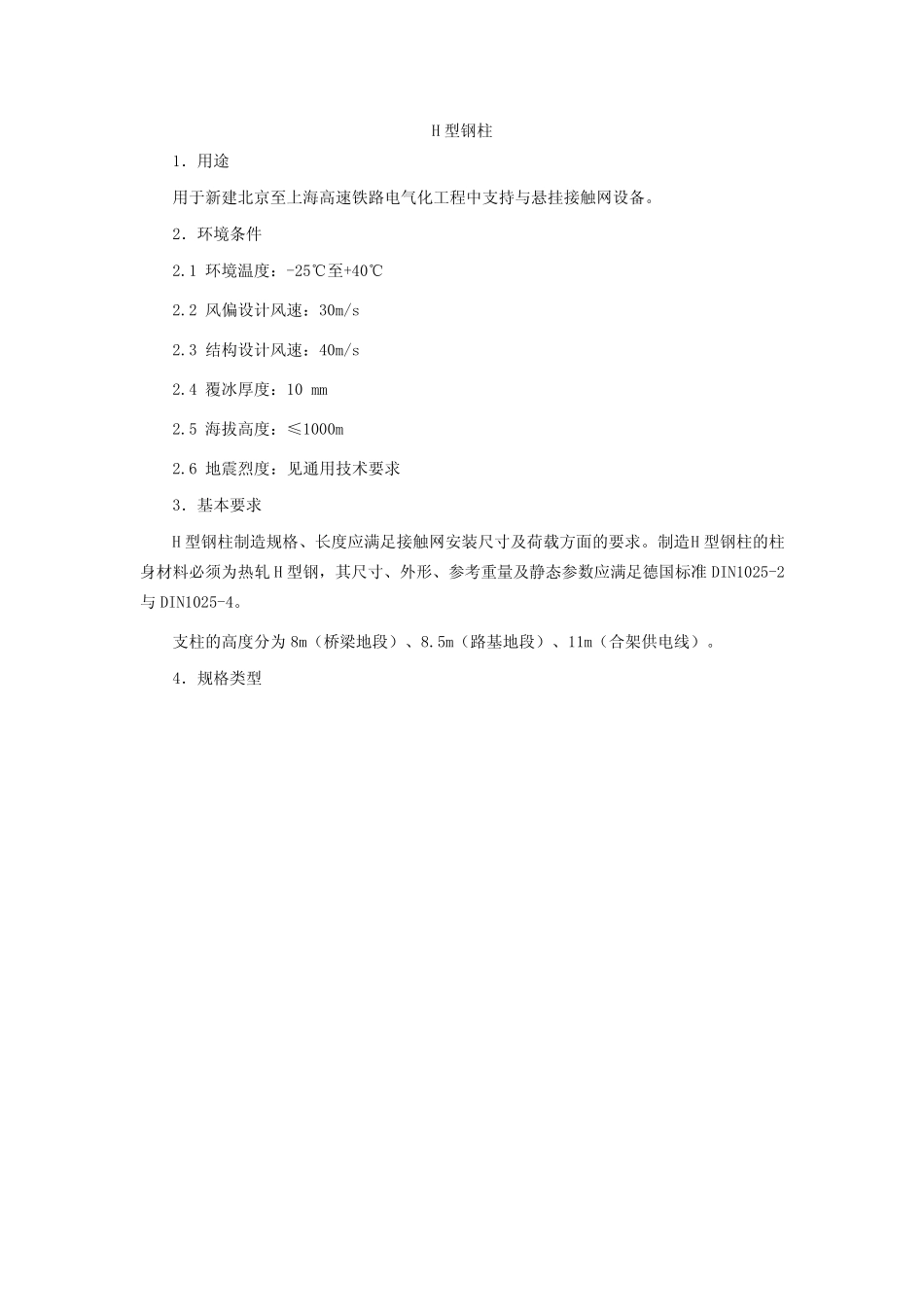

H 型钢柱1．用途用于新建北京至上海高速铁路电气化工程中支持与悬挂接触网设备。2．环境条件2.1 环境温度：-25℃至+40℃2.2 风偏设计风速：30m/s2.3 结构设计风速：40m/s2.4 覆冰厚度：10 mm2.5 海拔高度：≤1000m2.6 地震烈度：见通用技术要求3．基本要求H 型钢柱制造规格、长度应满足接触网安装尺寸及荷载方面的要求。制造H 型钢柱的柱身材料必须为热轧 H 型钢，其尺寸、外形、参考重量及静态参数应满足德国标准 DIN1025-2与DIN1025-4。支柱的高度分为 8m（桥梁地段）、8.5m（路基地段）、11m（合架供电线）。4．规格类型型号对应图纸 h（mm ）b（mm ）t1（mm ）t2（mm ）r（mm ）GH240A通化（2008）1301240240101721GH260A通化（2008）13012602601017.524GH280A通化（2008）130128028010.51824GH300A通化（2008）1301300300111927GHT240A通化（2008）1301270248183221※5．主要技术参数5.1 基本要求5.1.1 接触网 H 型钢柱柱身（不含底座法兰）在垂直线路方向的宽度不大于 300mm。5.1.2 支柱结构计算风速为 40m/s，用于计算支柱的容量；风偏设计风速为 30m/s，用于计算支柱的挠度，仅风荷载作用下接触导线高度 5300mm 处的支柱挠度不大于 50mm。5.2 技术参数H 型钢柱主要技术参数见铁路工程建设通用参考图《接触网 H 型钢柱》（图号：通化（2008）1301）。5.3 结构及构成H 型钢柱柱身采用热轧 H 型钢，底板（或法兰盘）采用热轧钢板，H 型钢及底板的材质见通用参考图。防腐方式采用热浸镀锌防腐。5.4 产品外型尺寸产品外形尺寸应符合技术规格书及通化（2008）1301 的要求。5.5 标准检验弯矩各型钢柱的标准检验弯矩见通用参考图通化（2008）1301。5.6 预 留 孔 要 求H 型 钢 柱 根 据 要 求 考 虑 预 留 腕 臂 底 座 、 下 锚 装 置 底 座 、 附 加 线 （ 正 馈 线 、 保 护 线 、 回 流线 、 架 空 底 线 等 ） 肩 架 、 设 备 底 座 、 电 缆 固 定 卡 座 、 接 地 连 接 、 精 测 网 设 备 底 座 的 安 装 预 留孔 的 精 确 机 加 工 ，以 及 电 缆 固 定 卡 箍 和 局 部 加 强 肋 板 的 加 工 ，并 应 在 报 价 中 包 含 此 部 分 费 用 。预 留 孔 的 详 细 孔 位 及 技 术 要 求 在 设 计 联 络 时 确 认 。6． 技 术 标 准H 型 钢 柱 ...
