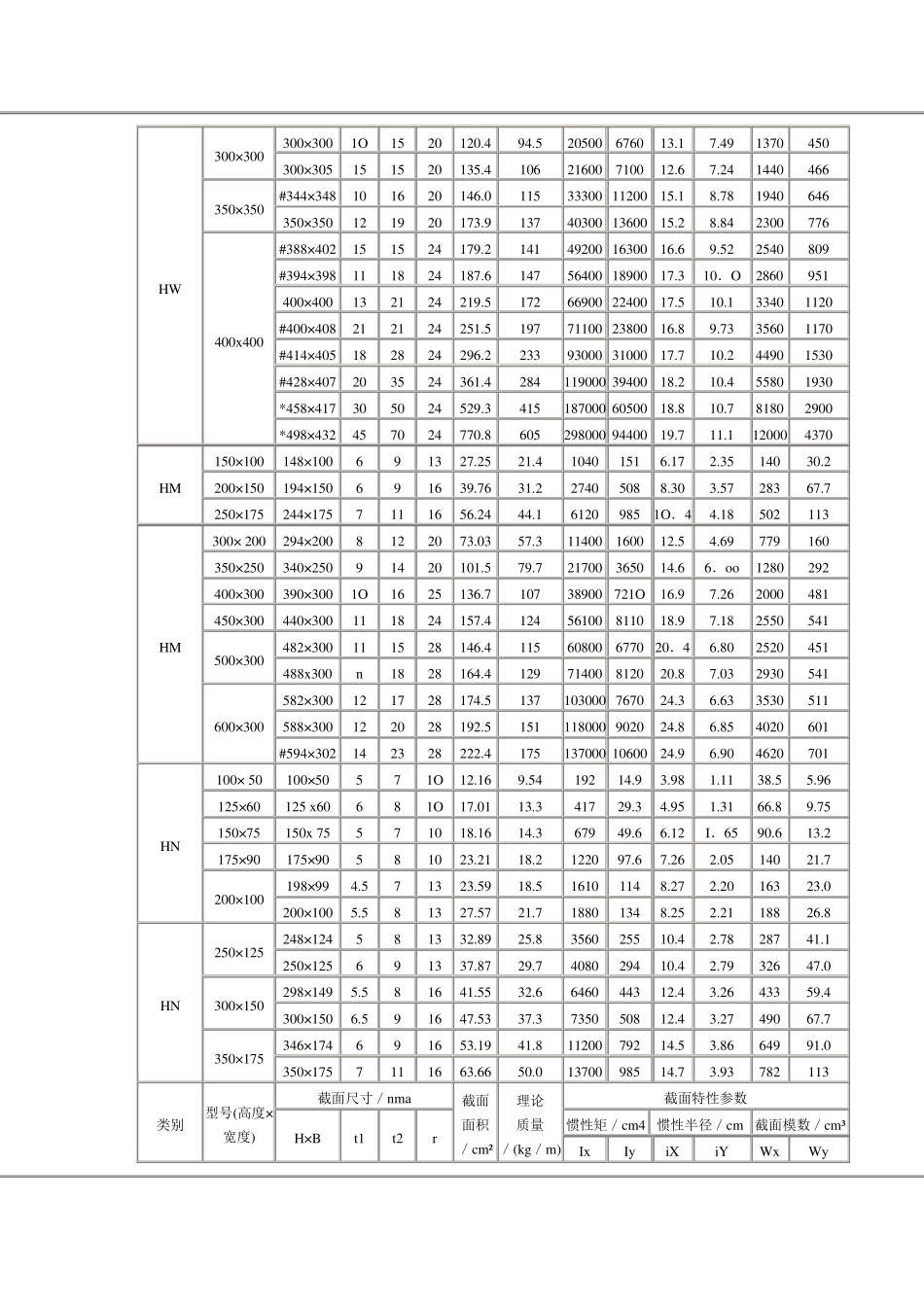

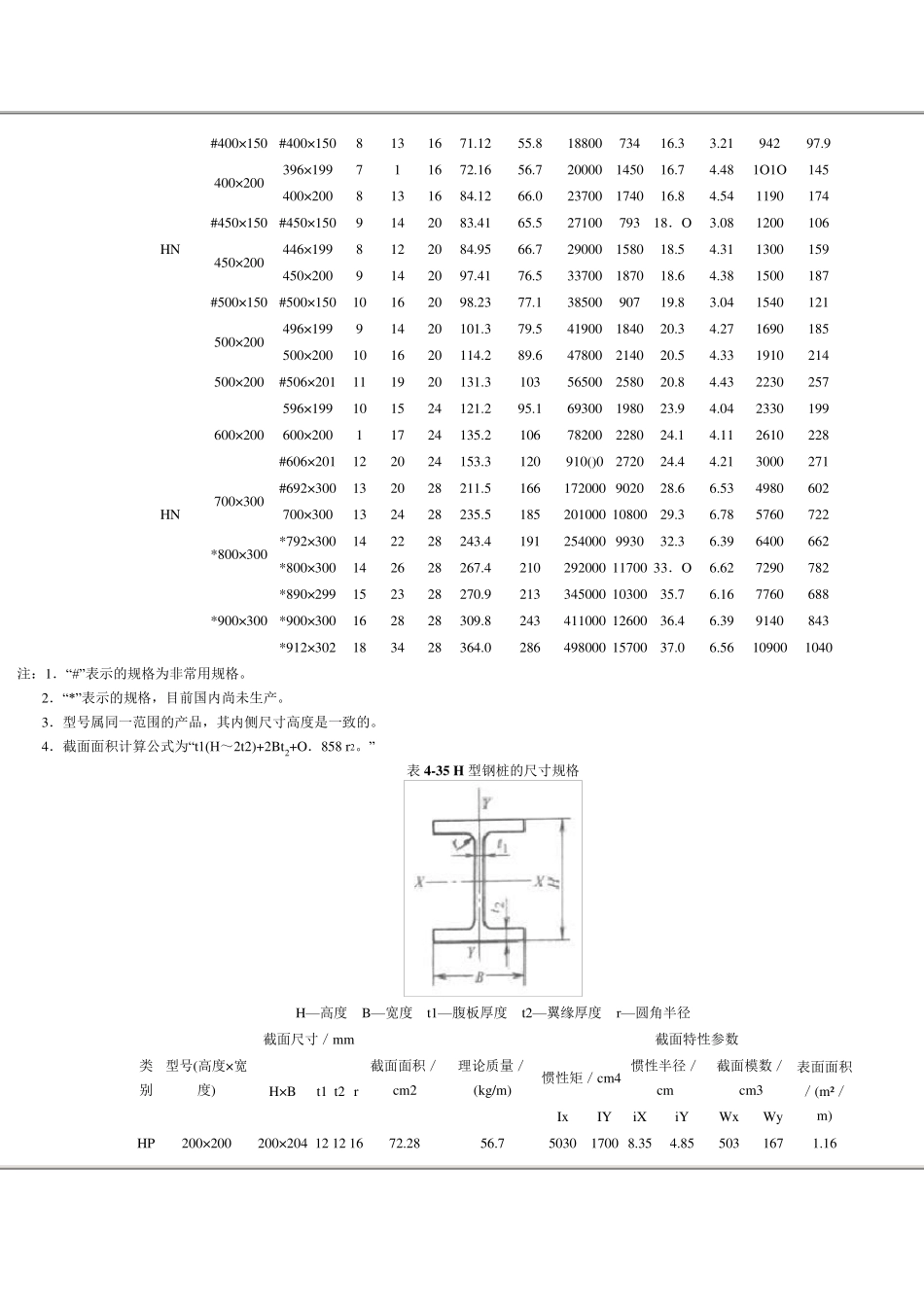

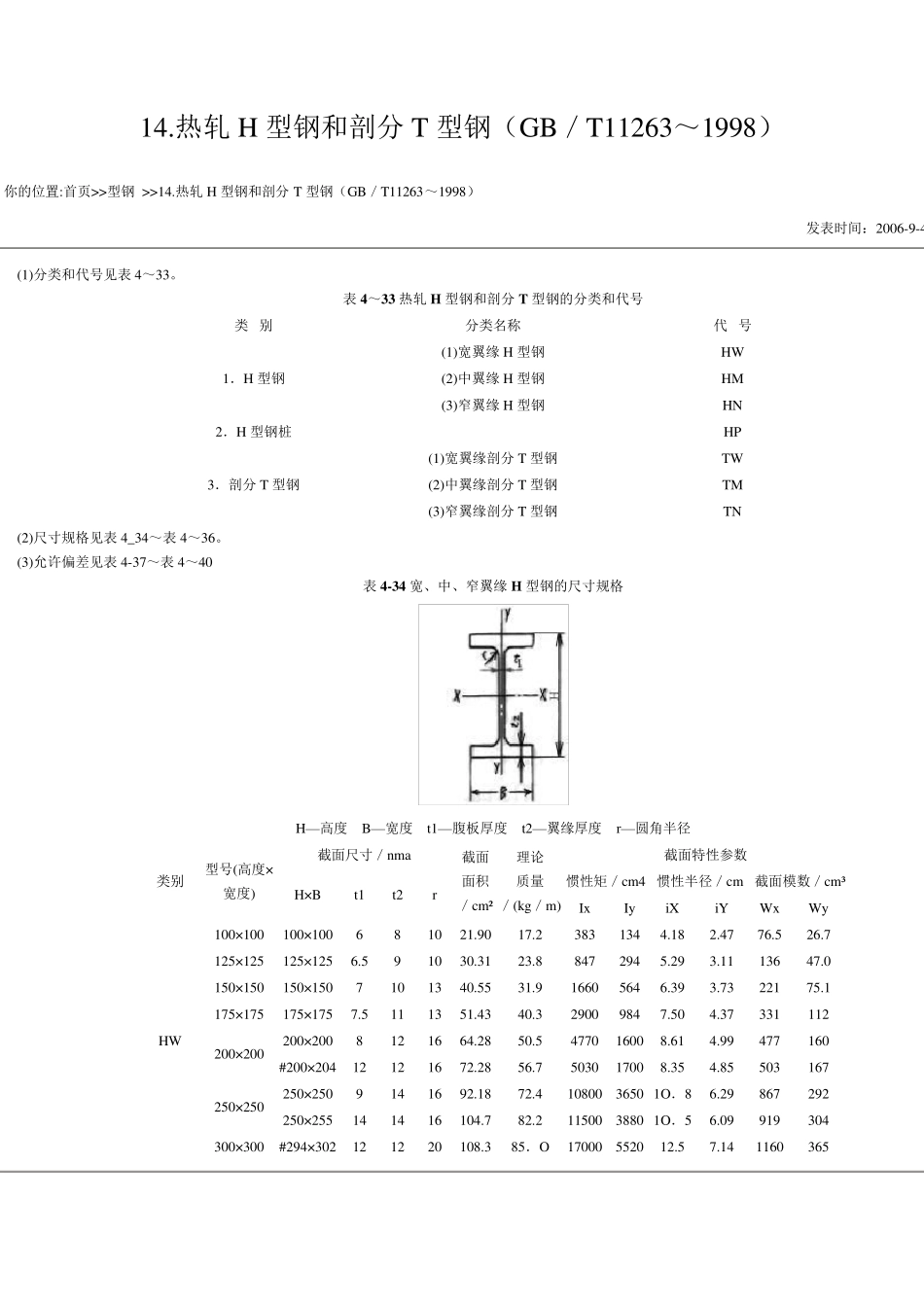

14.热轧H 型钢和剖分T 型钢(GB/T11263~1998) 你的位置:首页>>型钢 >>14.热轧H 型钢和剖分T 型钢(GB/T11263~1998) 发表时间:2006-9-4(1)分类和代号见表4~33。 表4~33 热轧H 型钢和剖分T型钢的分类和代号 类 别 分类名称 代 号 1.H 型钢 (1)宽翼缘H 型钢 HW (2)中翼缘H 型钢 HM (3)窄翼缘H 型钢 HN 2.H 型钢桩 HP 3.剖分T 型钢 (1)宽翼缘剖分T 型钢 TW (2)中翼缘剖分T 型钢 TM (3)窄翼缘剖分T 型钢 TN (2)尺寸规格见表4_34~表4~36。 (3)允许偏差见表4-37~表4~40 表4-34 宽、中、窄翼缘H 型钢的尺寸规格 H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚度 r—圆角半径 类别 型号(高度×宽度) 截面尺寸/nma 截面 面积 /cm² 理论 质量 /(kg/m) 截面特性参数 H×B t1 t2 r 惯性矩/cm4 惯性半径/cm 截面模数/cm³ Ix Iy iX iY Wx Wy HW 100×100 100×100 6 8 10 21.90 17.2 383 134 4.18 2.47 76.5 26.7 125×125 125×125 6.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47.0 150×150 150×150 7 10 13 40.55 31.9 1660 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.50 4.37 331 112 200×200 200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 160 #200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167 250×250 250×250 9 14 16 92.18 72.4 10800 3650 1O.8 6.29 867 292 250×255 14 14 16 104.7 82.2 11500 3880 1O.5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85.O 17000 5520 12.5 7.14 1160 365 HW 300×300 300×300 1O 15 20 120.4 94.5 20500 6760 13.1 7.49 1370 450 300×305 15 15 20 135.4 106 21600 7100 12.6 7.24 1440 466 350×350 #344×348 10 16 20 146.0 115 33300 11200 15.1 8.78 1940 646 350×350 12 19 20 173.9 137 40300 13600 15.2 8.84 2300 776 400x400 #388×402 15 15 24 179.2 141 49200 16300 16.6 9.52 2540 809 #394×398 11 18 24 187.6 147 56400 18900 17.3 10.O 2860 951 400×400 13 21 24 219.5 172 66900 22400 17.5 10.1 3340 112...
