I2C总线——总结

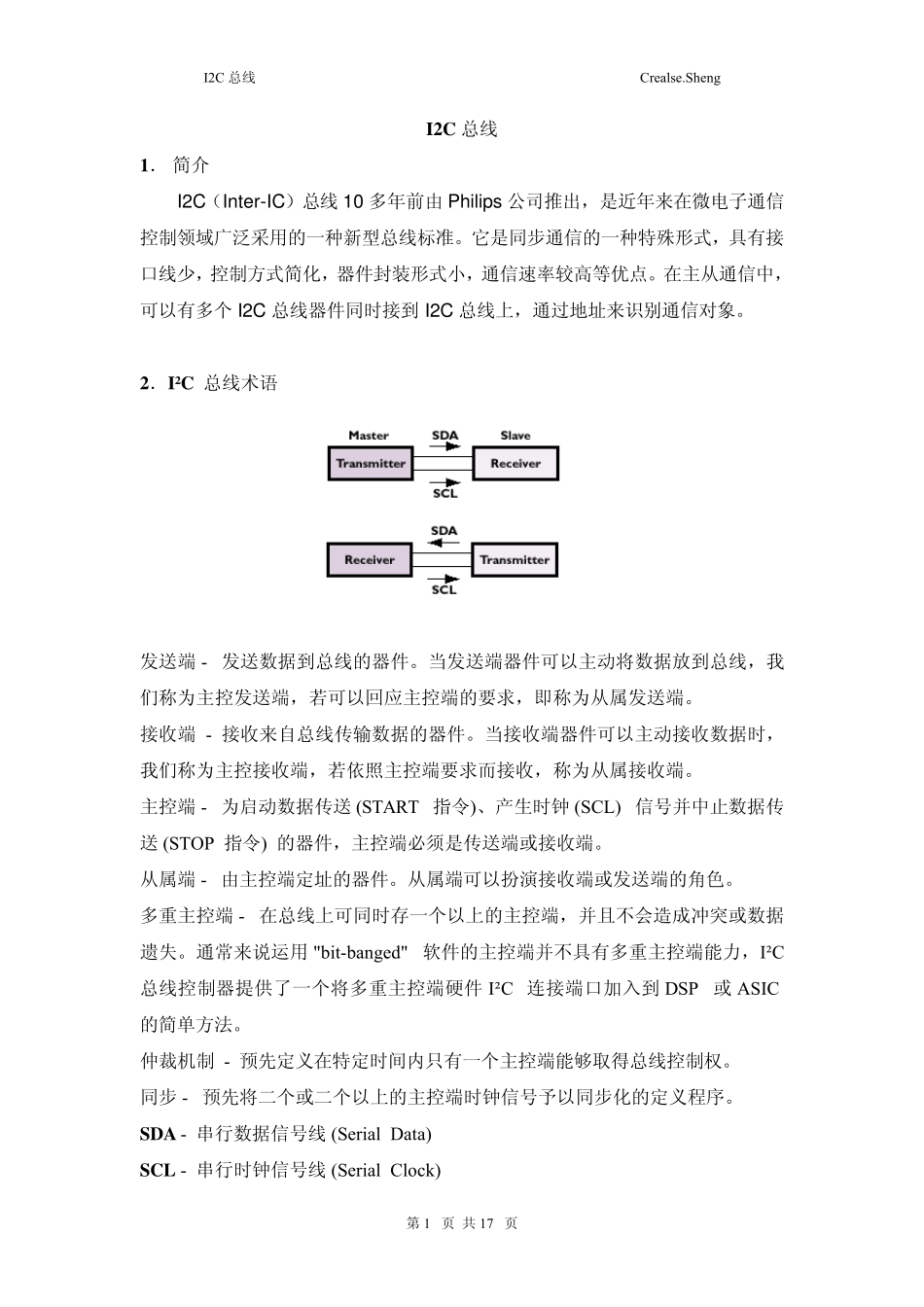

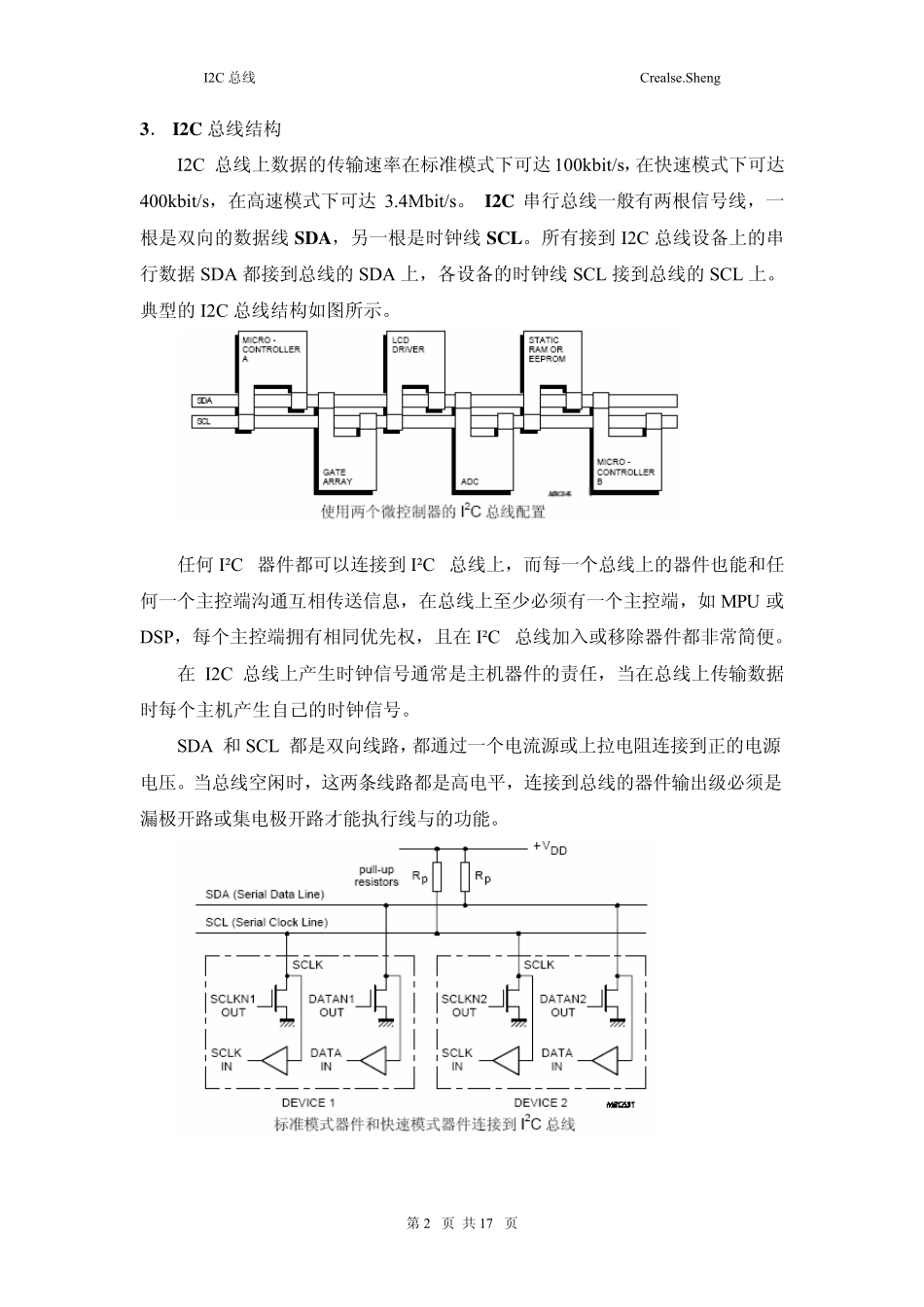

I2C 总线 Crealse.Sheng I2C 总线 1． 简介 I2C（Inter-IC）总线10 多年前由Philips 公司推出，是近年来在微电子通信控制领域广泛采用的一种新型总线标准。它是同步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。在主从通信中，可以有多个I2C 总线器件同时接到I2C 总线上，通过地址来识别通信对象。 2．I²C 总线术语 发送端 - 发送数据到总线的器件。当发送端器件可以主动将数据放到总线，我们称为主控发送端，若可以回应主控端的要求，即称为从属发送端。 接收端 - 接收来自总线传输数据的器件。当接收端器件可以主动接收数据时，我们称为主控接收端，若依照主控端要求而接收，称为从属接收端。 主控端 - 为启动数据传送 (START 指令)、产生时钟 (SCL) 信号并中止数据传送 (STOP 指令) 的器件，主控端必须是传送端或接收端。 从属端 - 由主控端定址的器件。从属端可以扮演接收端或发送端的角色。 多重主控端 - 在总线上可同时存一个以上的主控端，并且不会造成冲突或数据遗失。通常来说运用 "bit-banged" 软件的主控端并不具有多重主控端能力，I²C 总线控制器提供了一个将多重主控端硬件 I²C 连接端口加入到 DSP 或 ASIC 的简单方法。 仲裁机制 - 预先定义在特定时间内只有一个主控端能够取得总线控制权。 同步 - 预先将二个或二个以上的主控端时钟信号予以同步化的定义程序。 SDA - 串行数据信号线 (Serial Data) SCL - 串行时钟信号线 (Serial Clock) 第 1 页 共 17 页 I2C 总线 Crealse.Sheng 3． I2C 总线结构 I2C 总线上数据的传输速率在标准模式下可达100kbit/s，在快速模式下可达400kbit/s，在高速模式下可达3.4Mbit/s。 I2C 串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到 I2C 总线设备上的串行数据SDA 都接到总线的SDA 上，各设备的时钟线SCL 接到总线的SCL 上。典型的I2C 总线结构如图所示。 任何 I²C 器件都可以连接到 I²C 总线上，而每一个总线上的器件也能和任何一个主控端沟通互相传送信息，在总线上至少必须有一个主控端，如 MPU 或 DSP，每个主控端拥有相同优先权，且在 I²C 总线加入或移除器件都非常简便。 在I2C 总线上产生时钟信号通常是主机器件的责任，当在总线上传输数据时每个主机产生自己的时钟信号。 SDA 和 SCL 都是双向线路，都...
