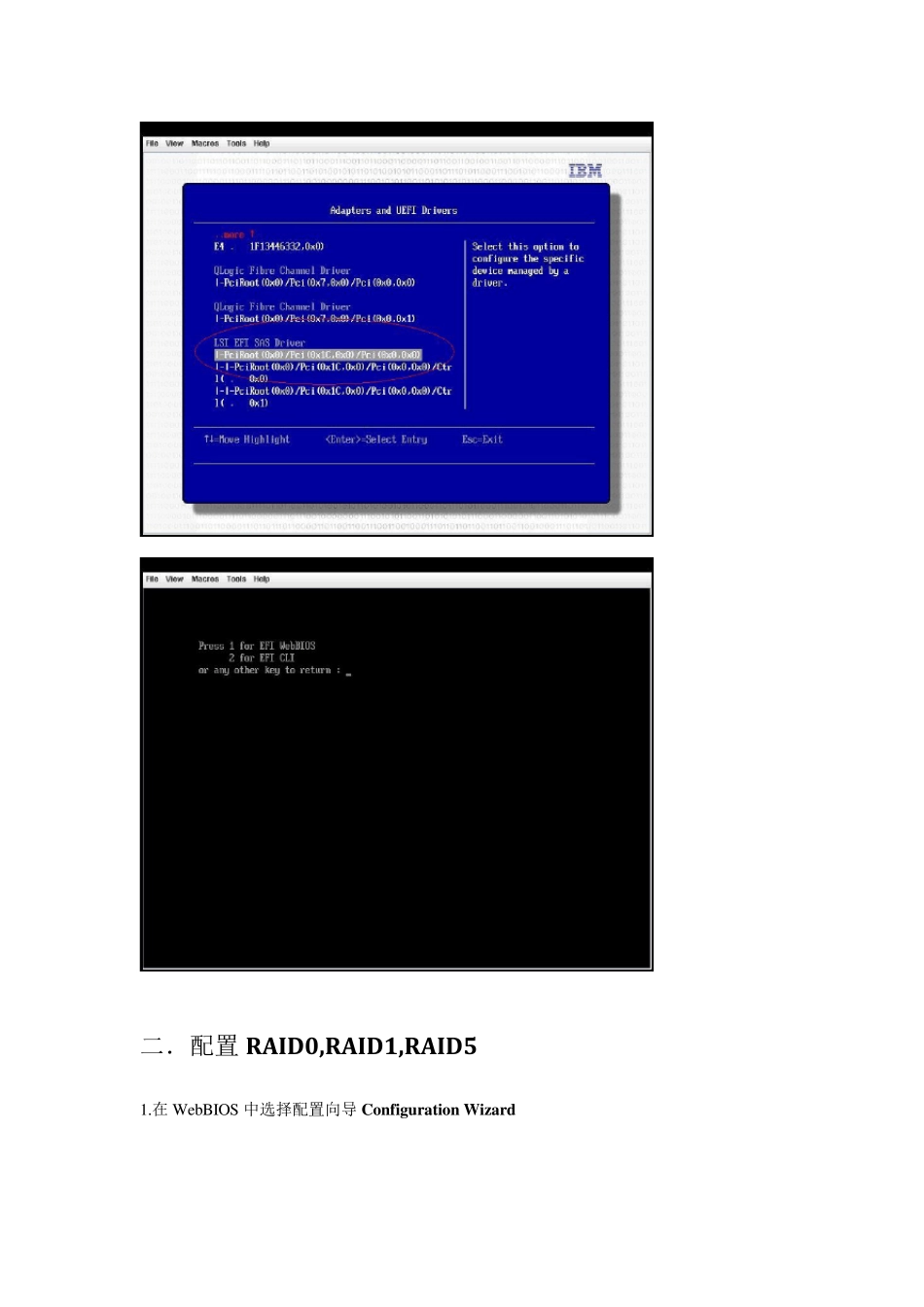

PXE 网启安装法 这一次我采用了WEB BIOS 来配置阵列，用光盘引导盘配置阵列虽然简单，但是如果想随心所欲的配置的，这一种方法比较好，可以配置成复合型阵列。 一．启动 WebBIOS 启动 WebBIOS 有两种方法 1.配置有 Serv eRaid MR 5000 阵列卡的服务器，在开机自检的过程中会有 CTRL+H 的提示。按下 CTRL+H 组合键后会出现阵列卡配置界面 2.开机按 F1 进入 UEFI 配置界面 选择 Sy stem Settings->Adapters and UEFI Driv ers，可以看到配置的阵列卡，按回车选中后，按 1 进入 WebBIOS 二．配置R AID0,R AID1,R AID5 1.在WebBIOS 中选择配置向导 Configuration Wizard 2 .选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。 选择Yes 确定 3.选择手动配置Manual Configuration 4.选择要配置在阵列中的硬盘，按Add to Array 从左边的Drivers 中选到右边的Driver Groups 中，配置RAID1 需要2 块硬盘，配置RAID5 至少需要3 块硬盘。 5.选好硬盘后，选择Accept DG 后点击Nex t 7.在左侧的Array WithFreeSpace 中选中刚刚做好的Disk Grou ps 按 Add to SPAN 添加到右侧的span 中，然后选择Nex t 8.Virtu al Disk 配置界面，选好Virtu al Disk 参数后，点选Accept 接受配置，最后选择Nex t。 ·RAID Level 中可以选择要配置的 RAID 级别； ·右侧的 Possible RAID Level 中显示可能的 RAID 级别的磁盘容量，比如示例中三个 73G的硬盘配置raid0 容量约为 200G，而如果配置RAID5 容量约为 134G； ·Select size 选项中可以修改 Virtu al Disk 的容量，通常这个值设定为该磁盘组 RAID 级别的最大容量。注意单位选择GB 9.在最后的确认画面里点选Accept 接受配置，然后会要求确认保存配置和初始化清除数据，就完成了对阵列的配置。 10.在WebBIOS 的主界面右侧的Logical View 中可以查看刚刚配置的阵列的状态，在示例中可以看到刚刚配置的阵列状态是正常的Optimal，阵列中每个硬盘的状态都是在线的Online。 三．配置R AID10 配置复合型阵列RAID10 需要在选择Driv e Grou p 部分做特殊修改，其他部分与配置RAID1,RAID5 相同。 1.先用 Add To Array 从左侧 Driv es 中选择两块硬盘到右侧的Driv e Grou ps中，点选Accept DG创建 D...
